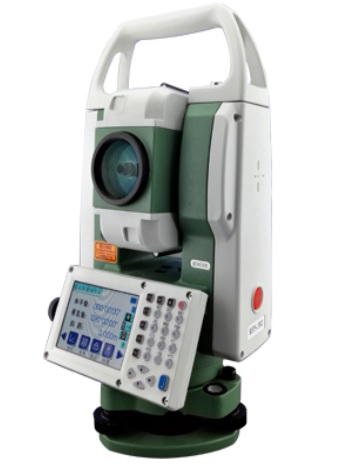

型号:OTS632B/RTS382R10 全站仪 国产 库号：D371130

全站仪 国产 库号：D371130

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

全站仪 国产 库号：D371130
全站仪 国产 库号：D371130
全站仪 国产 库号：D371130
全站仪概述

全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。因其一次安置仪器可完成该测站上全部测量工作，所以称之为全站仪。用于地上大型建筑和地下隧道施工等工程测量或变形监测领域。

全站仪几乎可以用在所有的测量领域。电子全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、及显示屏、键盘等组成。   同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器多的功能，使用也方便。这些特殊部件构成了全站仪在结构方面独树一帜的特点。



的液态光电双轴补偿系统

  首先了解一下“补偿”的概念，补偿是修正。这里的 “单轴补偿”和“双轴补偿”是指全站仪或电子经纬仪等测量仪器在没有整平的情况下，通过双轴补偿器反馈回的倾斜角度，在一定的范围内改正误差，测量。因为测量时外界的环境（走步、过车……等）都会对仪器有影响，使仪器发生倾斜，而补偿器正是在一定范围内检测倾斜角度变化，实时对这些轻微变化进行修正，使仪器保持水平垂直的测量状态。所以补偿器的实质是测量倾斜角度的传感器。

作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正

免棱镜全站仪

免棱镜全站仪是通俗的说法，相对普通型全站仪而言是指可免棱镜全站仪，即全站仪不照准反射棱镜、反射片等反射工具即可测距的全站仪。测绘行业很多厂家也称为无协作目标全站仪、无棱镜全站仪、免棱镜激光全站仪等。

免棱镜全站仪一般知识

  （1）免棱镜全站仪光源 免棱镜全站仪的光源到目前为止，无论是外厂家都使用激光光源(LD)作为载波信号源。根据各厂家的免棱镜测距不同，以及处于激光考虑，多使用690nm左右的LD。   

（2）免棱镜全站仪的测距模式   目前这类仪器采用的测距模式分为：相位比较式、脉冲式、脉冲相位比较式几种。其中相位比较式测距模式测距精度高、脉冲式测程远；脉冲相位比较式是这几年的新科技成果，测程远而且测距精度高。  

（3）免棱镜全站仪在免棱镜测量时的优点   可免棱镜测距，适合不宜放置反射棱镜或者反射片的地方的测距。例如，观测悬崖、石壁等的滑坡、变形测量，隧道施工等

随着厂商对光源的正确选择、对测距模式综合应用的改进，特别是对镜头膜层改良，应该对免棱镜全站仪的缺点有大的改进；那时免棱镜全站仪对测绘朋友会带来大福音，使这种仪器的被应用于各种施工项目。



编码度盘(技术)的仪器

开机不需要初始化， 关机或断电仍然保存设站信息,重新开机角度保持不变。

产品特点：

●长距离免棱镜测距

●可见激光免棱镜测距

●数字键盘操作快速



技术参数：

望远镜：

镜筒长:156mm

成像:正像

物镜直径（EDM）:Ф45mm

放大倍率:30x

视场:1°30′

分辨率（JIS）:3″

短视距:1.5m



测距部分：

测距光源（可见激光）650～690nm

光斑直径:12mm/50mm椭圆

激光等级:Class3

测程(良好天气条件)*1：

免棱镜（白色）:300m

反光板RP30:600m/（30mm×30mm）

反光板RP60:800m/（60mm×60mm）

迷你棱镜:1200m

单棱镜:5000m

测距精度:±（2+2×10-6·D）mm

测量时间:1.2s/0.9s/0.5s(精测/快测/跟踪)， 初始:2.5s

测距小读数:测量模式 1mm

跟踪测量模式:10mm

温度设定范围:-30℃～+60℃

温度范围:步长 1℃（自动修正可选）

大气压改正:510hPa-1066 hPa

大气压力:步长1 hPa（自动修正可选）

棱镜常数改正:-99.9mm ～ +99.9mm



补偿器：

补偿范围:单轴补偿

补偿方式:±3′



角度测量

读数系统:光电增量编码系统

小读数:1″/5″

精度*2:2″/5″

显示单位:360°/400gon/mil



光学对点：

精度:±0.8mm/1.5m

成像:像

放大倍率:3x

视场:5°

调焦范围:0.5m～∞

激光对点：

调焦范围：0.5m～∞

光斑大小/能量：可调

激光等级：Class2/IEC60825-1

波长：635nm

精度：±0.8mm/1.5m
