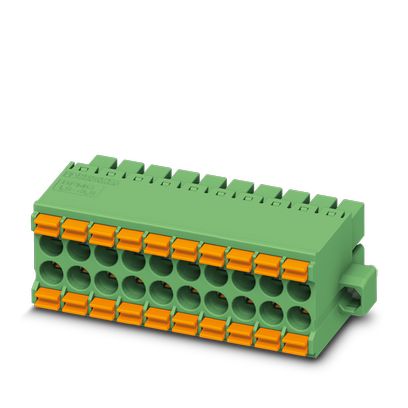

DFMC 1,5/16-STF-3,5 - 1790438 PCB 插拔式连接器

DFMC 1,5/16-STF-3,5 - PCB 插拔式连接器1790438

上海积进自动化设备有限公司：经营德国菲尼克斯（PHOENIX）电气全系列产品,施耐德产品，西门子产品。 美国A-B/罗克韦尔, 德国pilz/皮尔磁产品：BALLUFF/巴鲁夫，魏德米勒。

菲尼克斯开关电源，菲尼克斯隔离器，菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，菲尼克斯防雷器，菲尼克斯工具。A-B控制器，A-B模块。。。皮尔磁安全继电器，皮尔磁控制器。巴鲁夫传感器，魏德米勒电源。。

DFMC 1,5/16-STF-3,5 - PCB 插拔式连接器
1790438

类型 插头
产品线 COMBICON Connectors S
产品类型 PCB插拔式连接器
产品系列 DFMC 1,5/..-STF PCB 插拔式连接器
位数 16
针距 3.5 mm
连接量 32
行数 2
安装法兰 螺纹法兰
电位数目 32
电气特性
额定电流IN 8 A
额定电压 UN 160 V
污染等级 3
接触电阻 2.1 mΩ
额定电压(III/3) 160 V
额定电涌电压(III/3) 2.5 kV
额定电压(III/2) 160 V
额定电涌电压(III/2) 2.5 kV
额定电压 (II/2) 320 V
额定电涌电压(II/2) 2.5 kV
连接数据
连接技术
类型 插头
连接器系统 COMBICON DFMC 1,5
额定横截面 1.5 mm²
触点类型 孔式插头
互锁
锁定类型 螺钉锁紧
安装法兰 螺纹法兰 PCB 插拔式连接器
紧固扭矩 0.2 Nm
导线连接
连接方式 直插式弹簧连接
导线／PCB连接方向 0 °
刚性导线横截面 0.2 mm² ... 1.5 mm²
柔性导线横截面 0.2 mm² ... 1.5 mm²
可连接导向横截面 AWG 24 ... 16
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 1.5 mm²
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 0.75 mm²
塞规a x b／直径 2.4 mm x 1.5 mm / 1.6 mm
剥线长度 10 mm
不带绝缘颈环的套管的规格
推荐的压接工具 1212034 CRIMPFOX 6
不带绝缘卡套的套管，符合DIN 46228‑1 接线容量： 0.25 mm²; 长度: 7 mm
接线容量： 0.34 mm²; 长度: 7 mm
接线容量： 0.5 mm²; 长度: 8 mm ... 10 mm
接线容量： 0.75 mm²; 长度: 8 mm ... 10 mm
接线容量： 1 mm²; 长度: 8 mm ... 10 mm
接线容量： 1.5 mm²; 长度: 10 mm
带绝缘颈环的套管的规格
推荐的压接工具 1212034 CRIMPFOX 6
带绝缘卡套的套管，符合DIN 46228‑4 接线容量： 0.14 mm²; 长度: 8 mm
接线容量： 0.25 mm²; 长度: 8 mm ... 10 mm
接线容量： 0.34 mm²; 长度: 8 mm ... 10 mm
接线容量： 0.5 mm²; 长度: 8 mm ... 10 mm
接线容量： 0.75 mm²; 长度: 10 mm
材料规格
                                       尺寸
          安装
     机械测试
                                                    环境和真实条件
                                                     电气测试
                                              包装规格
  商业数据
订货号 1790438
包装单位 50 pc
最小订货量 50 pc
销售关键代码 AABFJB
产品关键代码 AABFJB
目录页面 页码185 (C-1-2013)
GTIN 4046356594882
单件重量（含包装） 18.046 g
单件重量（不含包装） 16.822 g
关税号 8536901900
原产地 CN
