特征说明：

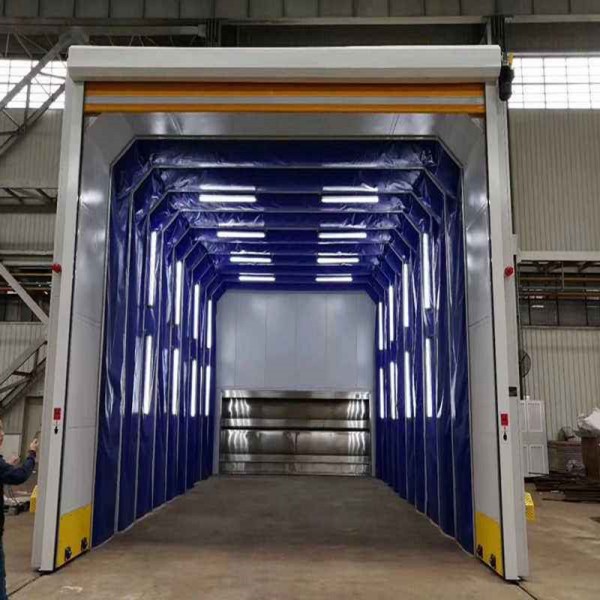

1、伸缩喷漆房是专门为解决较大型工件移动运送困难而研制的实用型产品,喷漆区可根据产量大小，任意调整，充分利用生产场地和操作空间；

2、使用伸缩移动喷漆房在生产工艺上简化了不断用车间天车吊运大型笨重工件来回周转的工艺流程；而无需专门的运输工具；展开长度可以在任意位置；

3、伸缩移动喷漆房整体为框架传动结构，每组框架间均有阻燃PVC布密封连接，安装快捷、外形美观，结构精巧，使用方便；

4、工作中房体沿地面铺设的轨道前后伸缩移动，采用两边分别驱动，互相连锁的方式运行，前后限位控制，机械运行稳定，操作简单，使用方便；

5、工作区内安装有照明灯，可满足生产中的照明需要；

6、可根据客户的实际生产需要定做各种型号的非标尺寸；

7、在无需进行喷漆流程的工作时间内，可将前室并拢，节省空间场地作为其他与喷漆交叉作业的工序所使用；

8、可选配各种喷漆空气净化设备（如：水帘喷漆房、无泵水幕喷漆室、干式喷漆房）；适合各类客户的需求；

9、可选配加热送风系统和辅助烘干房装置，结构方式和适应性使其能满足产品生产的各项功能要求；

10、移动室体预装配化程度高、现场施工快捷；

各部分结构功能如下：

1、轨道：采用轻型地轨作为伸缩移动轨道。轨道的起始端和终止端特置，移动框架室体：由移动龙门架结构、伸缩房体支架、伸缩控制连杆、房体密封布等组成。
2.移动龙门架结构是伸缩式喷漆房的伸缩牵引支架，它包括了龙门架、伸缩移动驱动架、伸缩警示灯。伸缩动力装置即伸缩移动架及安装在伸缩架上的驱动电机、减速箱、主动轮及其传动系统。移动龙门架安装在伸缩驱动架上。
3.伸缩房体支架：包括垂直移动框架、横梁、从动轮。是伸缩房体的主要钢结构支架系统。用于房体长度方向伸缩受力传递和密封布的支撑固定。后一套支架为固定支架，其余支架的垂直支架底座安装被动滚轮，用于支撑支架和伸缩控制系统：分为左右两组，每组由上下斜连杆、垂直连杆、连接轴套、紧固螺栓、隔离垫片等组成。斜连杆的中间连接轴固定于垂直支架上，两端与相邻斜连杆轴连，其中上面一组的上端与垂直连杆连接，并通过垂直连杆与下面一组上部斜连杆连接点连接。龙门架及固定垂直支架通过半连杆与相邻垂直移动架斜连杆连接。连接杆的作用是将龙门架的伸缩长度平均分配给移动支架，整套房体前后伸缩的一致性。垂直连杆的作用是通过控制上下两组伸缩连杆的伸缩一致，从而龙门架及各移动支架的垂直平移。
