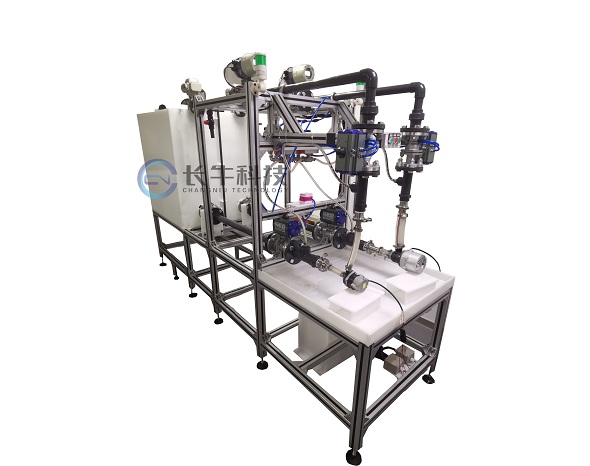

汽车电子泵测试系统

杭州长牛科技汽车电子泵测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、带电绕组温升测试仪及LWGY涡轮流量传感器、压力变送器、压力表等组成；能够自动测试水泵性能参数，形成水泵试验报告原始数据表，泵性能曲线图，测试结果汇总，其中性能曲线包括P-Q、H-Q、E-Q曲线和气蚀特性曲线。

杭州长牛科技有限公司,座落在杭州市余杭高新区。业从事于检验测试仪器、自动化设备、控制测试系统工程设备研发、生产、销售和技术服务为一体的高新技术企业。公司拥有业的研发团队，汇聚了一批以教授、博士、硕士为骨干的业科技人才。强大的团队为化设计、生产、服务的战略提供了强有力的保障与技术支撑。 

公司主要产品有电机测功机测试系统，电力测功机测试系统，新能源汽车电机测试系统，智能型电机定子、出厂测试系统，风力发电机测试系统，水泵综合测试系统，吸尘器及电机型式试验系统，电器安规综合测试仪，直流电机转速测试仪，多路温度测试仪，带电绕组温升测试仪，电子负载，电子变压器电量测试仪，直流电阻测试仪，匝间测试仪，电气安规测试仪，变频电源，单、三相电参数测试仪,马达寿命试验台，开关电源老化台，数字存储示波器，直流稳压电源，LCR数字电桥，函数信号发生器等产品。 

自成立以来，长牛科技秉承做电机/水泵量检测行业者的理念，为航空航天、汽车船舶、高校科研、电机电控、检计量等行业领域的客户提供性能的智能仪器设备与系统解决方案。 我们期待与您合作！

汽车电子泵测试系统：

一、概述：

1、汽车电子泵测试系统测试项目：流量、转速、电流、功率、压力(扬程)、效率、温升；

2、系统指标符合GB/T3216-2005《回转动力泵 水力性能验收试验 1级和2级》和GB/T12785-2002《潜水电泵试验方法》；

3、测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、带电绕组温升测试仪及LWGY涡轮流量传感器、压力变送器、压力表等组成；
4、方案概述：本方案的系统配置主要针对卧（立）式单螺杆泵、卧式双（三）螺杆泵、转子泵及离心泵的出厂试验、型式试验、汽蚀试验，采用闭环式结构的标准试验装置。

5、应用场合：潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、汽车喷油泵、汽车洗涤器、汽车用冷却水泵、机动喷雾机、鱼缸泵、高压清洗机、洗衣机（洗碗机）、等水泵电机。

二、汽车电子泵测试系统功能：

1、系统能对各种水泵进行性能试验和汽蚀试验。

2、系统能实时显示水泵的流量、入口压力、出口压力、轴的转矩、转速、轴功率、效率、扬程及水温。

3、系统能自动判别并显示正负扭矩。

4、系统能自动对转矩转速传感器进行温度修正。

5、系统能对流量、进口压力、转矩、转速分别进行上、下限报警，报警值可任意设定。

6、系统可以对测试数据自动进行存储。

7、系统能实时显示采集数据和曲线。

8、系统可任意设置曲线坐标值以满足各种水泵试验的需求。

9、在试验过程中，如取到了坏点，允许删除和插入重做。

10、系统对于各种参数的设置具有记忆功能，只需输入一次即可。

11、系统具有历史数据回放功能，并且允许编辑、修改。

12、系统可以通过打印机对测试结果进行数据、曲线的打印。

13、系统的整个功能具有菜单和快捷键双重操作，在屏幕上均可得到汉字的提示，从而使得操作者感到极大的方便。

三、技术指标：

1、流量测量精度：优于±0.5%FS

2、流量测量范围：取决于流量传感器

3、入口压力测量精度：优于±0.5%FS

4、入口压力测量范围：取决于压力传感器

5、出口压力测量精度:优于±0.5%FS

6、出口压力测量范围：取决于压力传感器

7、温度测量精度：±0.5%

8、温度测量范围：0~100℃

9、转矩测量精度：±0.5%FS

10、转矩测量范围：取决于转矩转速传感器

11、转速测量精度：±0.2%±1个字

12、报警数值范围：任意设定上限和下限。

四、方案配置与功能、示意图

方案配置：本方案系统整体由仪表控制系统和管道系统（用户自备）组成。仪表控制系统由转速测试仪、压力扬程测试仪、三相电参数测量仪及LWGY涡轮流量传感器、压力变送器（进出口）、压力表、电磁阀、强电柜、系统整合柜以及（手）自动测试软件组成。

五、软件介绍：

自动测试水泵性能参数，形成水泵试验报告原始数据表，泵性能曲线图，测试结果汇总，其中性能曲线包括P-Q、H-Q、E-Q曲线和气蚀特性曲线。
