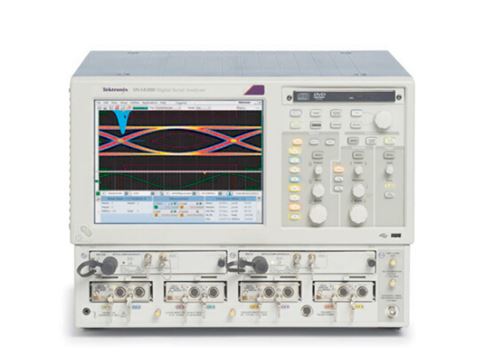

DSA8300 泰克ktronixDSA8300数字采集示波器

TY10DSA8300数字采样示波器ZX21
主要特点和优点 最高保真度信号捕获 超低时基抖动 在同时采集的最多8条通道上，典型值为425 fs 在配备82A04相位参考模块时，在最多6条通道上典型值为<200 fs 最佳的垂直分辨率 – 16位模数转换器 电接口分辨率：<20 μV LSB (1 V全量程) 光接口分辨率取决于光接口模块的动态范围 – 从80C07B (1 mW全量程)的<20 nW到80C10B (30 mW全量程)的<0.6 μW 灵活的配置 通过当前采样模块系列，DSA8300支持同时采集最多8个信号 多种光接口、电接口和附件模块，满足您的特定测试要求 光接口模块 全面集成光接口模块，支持155 Mb/s - 100 Gb/s所有标准光接口数据速率 经过认证的光接口参考接收机，支持标准规定必须进行的一致性测试指定的要求 >80 GHz的光接口带宽 光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准 经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗 经过校准的消光比测量，在采用这一出厂校准选项模块时，系统间消光比测量可靠性<0.5 dB 电接口模块 电接口带宽>70 GHz 超低噪声电接口采样器(280 μV @ 20 GHz, 450 μV @ 60 GHz, 典型值) 可以选择带宽(使用80E07, 08, 09, 10)，允许用户用采样器带宽和噪声换取最优的数据采集性能 远程采样器 (80E07, 08, 09, 10)或紧凑的采样扩展器模块电缆，采样器可以放在被测器件附近，使信号劣化达到最小 世界上性能最高的集成TDR (10 ps典型阶跃上升时间)，高效检定阻抗不连续点，高动态范围，执行高达50 GHz的S参数测量 分析 标准分析功能 为NRZ、RZ和脉冲信号类型提供了一套完整的超过120种自动测量功能 80多种行业标准模板，自动进行模板测试。新模板可以导入到DSA8300中，支持新的新兴标准。此外，用户可以为自动模板测试定义自己的模板 垂直直方图和水平直方图，对采集的波形进行统计分析 垂直光标、水平光标和波形光标(带测量数据) 通过80SJNB基本和高级应用软件选项提供抖动、噪声、BER和串行数据链路分析 通过IConnect®应用软件选项提供高级TDR分析、S参数测量、仿真模型提取和串行链路仿真功能 高测试吞吐量 每条通道高达300 kS/s的采样采集速率 高效编程接口(IEEE-488、以太网或本地处理器接入)，实现高测试吞吐量 应用 设计/检验电信和数据通信器件和系统 ITU/ANSI/IEEE/SONET/SDH制造/一致性测试 高性能真正差分TDR测量 串行数据应用阻抗检定和网络分析，包括S参数 高级抖动、噪声和BER分析 通道和眼图仿真及基于测量的SPICE模型

光接口眼图测试


无源互连测试


串行数据网络分析
