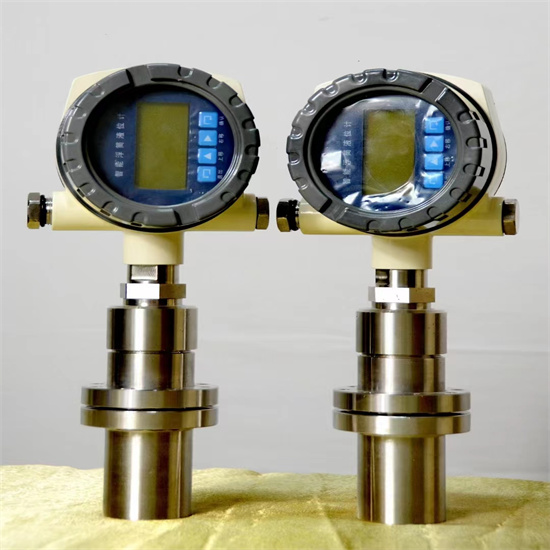

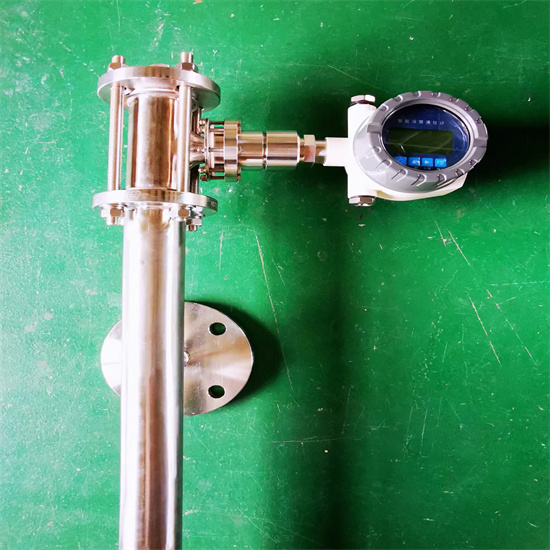

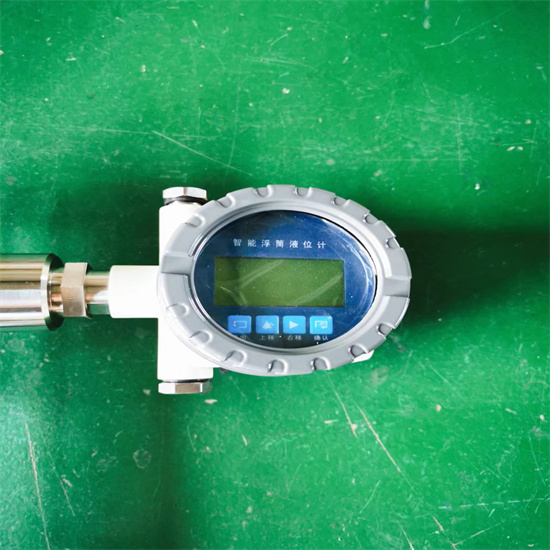

TYCO-7800 天津 高温高压浮筒液位计

浮筒液位计是根据阿基米德定律和磁耦合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。一般用于测量压力容器内液位，由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。天津 高温高压浮筒液位计

河北相位自动化科技有限公司简称相位自动化，坐落于闻名三千年的古都邯郸，是一家专业从事仪器仪表、传感器、控制阀门、执行机构、电气设备、自动化控制系统等产品的生产、销售、维修及服务一体的综合性企业，针对于该地区的电厂、钢厂、化工厂、水泥厂、药厂、食品加工厂、污水处理厂、自来水厂、农田灌溉、装备制造厂等企业提供相关产品销售及维修、安装、调试、运维、技术培训等服务。公司拥有专业的技术团队和仪器，可以对正在使用的仪器仪表等相关产品进行选型、替、检测、维修等服务，降低了客户的使用成本，避免订购进口产品货期较长带来的生产困扰，增加了产品使用的经济性和时效性。

电动浮筒液位计是根据阿基米德定律和磁耦合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。一般用于测量压力容器内液位，由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。浮筒液位计在测量液位时，浸在液体中的浮筒收到向下的重力，向上的浮力和弹簧扭力的复合作用，当这三个力达到平衡时，浮筒就静止在某一位置，当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化来达到新的平衡，通过指示器内磁感应原件和传动装置使其指示出液位。

浮筒液位计原理：

浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。

基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。

浮筒液位计主要技术参数

测量范围：300～3000mm

精 度：液位测量±0.5%FS，界位测量±1%FS

重 复 性：≤±0.25%FS

电 源：12～30VDC

输出信号：模拟量：4～20mA

数字量：HART

液晶显示：模拟量或液位、界位、温度、扭力管转角及百分数范围

最小密度差：0.05 g/cm3

工作压力：2.5～32.0MPa

介质温度：常温型：-40～150℃ 高温型：150～350℃

环境温度：-40～80℃

接液材质：浮筒：304；316

外浮筒：碳钢；304；316

扭管：316
