ISA-392GD-MP 电动机保护测控装置

ISA-392GD-MP 电动机保护测控装置，是 66kV 及以下大中型电动机保护、测控一体化装置，可实现电动机保护、测控、操作等功能，满足各类变电站、电厂、石油化工、矿业领域中大中型三相异步电动机保护与测控要求。

计算机系统集成及信息技术服务;电力自动化保护控制设备、楼宇智能化设备、电力电子设备(不含需许可项目)、仪器仪表、输配电及控制设备、光伏新能源设备、安防监控设备、工业自动化控制设备及其智能控制管理系统软件的研究开发、生产、销售、技术服务;电气元件的销售;电力工程咨询、设计、施工、运行维护及工程总承包(不含电力承装承修);光伏发电工程总承包;自营和代理各类商品和技术的进出口业务(法律、行政法规禁止、限制以及经营的进出口项目除外)(依法须经批准的项目,经相关部门批准后方可开展经营活动);以下经营范围按许可证或批准文件核定内容经营,未取得相关有效许可或批准文件的,不得经营:电力销售及服务

ISA-392GD-MP 电动机保护测控装置
概述
ISA-392GD-MP 是 66kV 及以下大中型电动机保护、测控一体化装置，可实现电动机保护、测控、操作等功能，满足各类变电站、电厂、石油化工、矿业领域中大中型三相异步电动机保护与测控要求。
保护功能
l 电动机冷起动，热起动，软起动判定功能

l 差流越限告警

l 差动速断保护

l 比率差动保护

l 磁平衡差动保护

l 速断保护

l 长起动保护

l 堵转保护

l 过负荷保护（跳闸/告警可选）

l FC 过流闭锁保护

l 不平衡保护（负序过流 I 段、负序过流 II 段、负序过流告警）

l 零序过流保护

l 零序过电压告警（接地告警）

l 非电量保护（4 路非电量保护，跳闸告警可选，非电量 4 延时定值可整定至 100 分钟）

l 过热保护

l 过电压保护

l 低电压保护

l 小电流接地选线

l PT 断线告警、控制回路断线告警、CT 断线告警等辅助告警逻辑。
典型应用配置

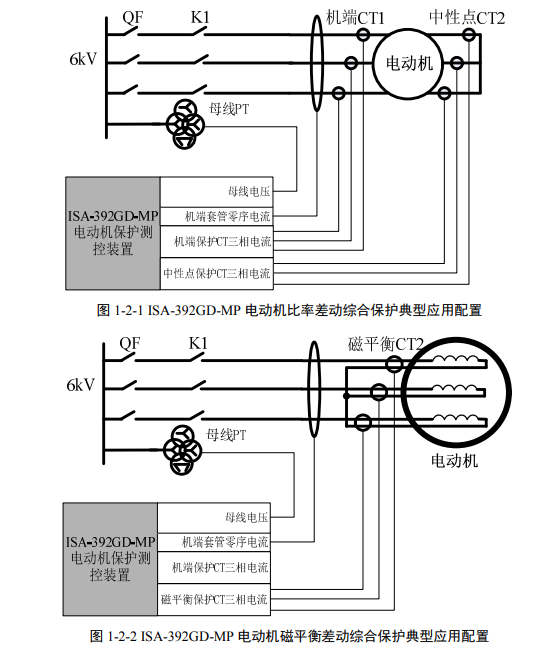

图1-2-1为ISA-392GD-MP电动机比率差动综合保护的典型应用配置，图1-2-2为ISA-392GD-MP电动机磁平衡差动综合保护的典型应用配置，其具体接线方式应参考实际应用。

ISA-392GD-MP 电动机保护测控装置
ISA-392GD-MP 电动机保护测控装置
