CSC-246型备用电源自动投入

CSC-246型备用电源自动投入，适用于220kV及以下各电压等级、不同主接线方式变电站和发电厂内各种备用电源自投逻辑而设计。

计算机系统集成及信息技术服务;电力自动化保护控制设备、楼宇智能化设备、电力电子设备(不含需许可项目)、仪器仪表、输配电及控制设备、光伏新能源设备、安防监控设备、工业自动化控制设备及其智能控制管理系统软件的研究开发、生产、销售、技术服务;电气元件的销售;电力工程咨询、设计、施工、运行维护及工程总承包(不含电力承装承修);光伏发电工程总承包;自营和代理各类商品和技术的进出口业务(法律、行政法规禁止、限制以及经营的进出口项目除外)(依法须经批准的项目,经相关部门批准后方可开展经营活动);以下经营范围按许可证或批准文件核定内容经营,未取得相关有效许可或批准文件的,不得经营:电力销售及服务

CSC-246型备用电源自动投入
概述

CSC-246数字式备用电源自动投入装置适用于220kV及以下各电压等级、不同主接线方式变电站和发电厂内各种备用电源自投逻辑而设计。装置能接入12路交流量，16路开关量输入，输出8组出口，在装置硬件容量满足要求的情况下，通过修改软件实现各种特殊的备投方案。装置典型设计包括5种常用的备用电源自投逻辑以及某一开关的常规过流、零流保护功能。可提供某一开关的测控功能，可在开关柜就地安装。
CSC-246型备用电源自动投入

强大、灵活的通信功能

1)提供基于光电以太网、LonWorks现场总线、光电485的通信接口。

2)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。

3)支持GPS脉冲对时、IRIG-B码对时和网络对时，具备硬件时钟系统。

人性化设计及友好界面

1)提供中文界面，操作简便，提供六个快捷功能键，可以实现打印及定值区切换的快速操作，十一个指示灯实时指明装置允许状态；

2)具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发；

3)提供全面的设备运行信息和故障信息记录；

4)具备完善的软硬件自检功能和免调节电路设计，安装调试更简单；

5)提供基于PC机的辅助分析软件。
CSC-246型备用电源自动投入

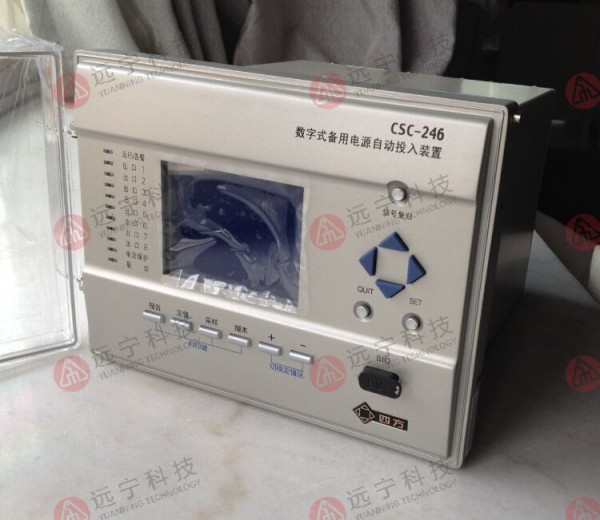

图片仅供参考，型号以标题为主。

技术指标

功率消耗

1)直流电源回路：不大于15W。

2)交流电流回路：当In=5A时，不大于1VA/相；当In=1A时，不大于0.5VA/相。

3)交流电压回路：在额定电压下不大于0.5VA/相。

额定参数

交流电压Un：100V或57.7V。

交流电流In：5A或1A。

频率：50Hz。

直流电压：220V或110V。

动作值误差

a)电流、电压动作值误差不超过±3％；

b)频率动作值误差不超过±0.02Hz；

c)频率变化率误差不超过±0.5Hz/s；

b)延时段动作值平均误差不超过±40ms或±1.5％。

测量表计精度

电流：0.2级。
CSC-246型备用电源自动投入
