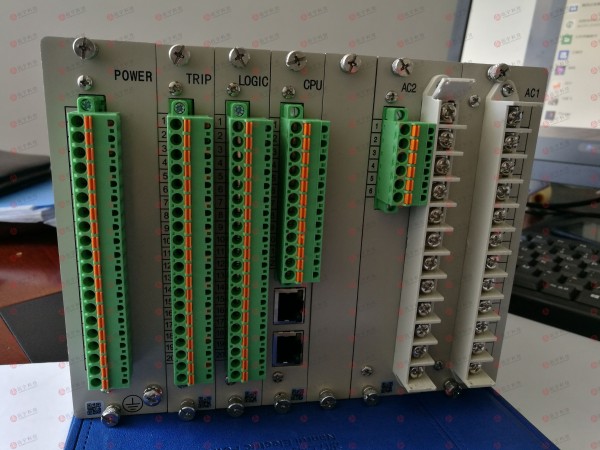

四方CSC-326GC/GD型变压器差动保护

四方CSC-326GC/GD型变压器差动保护，适用于66kV及以下电压等级的双绕组变压器，可在开关柜就地安装。

计算机系统集成及信息技术服务;电力自动化保护控制设备、楼宇智能化设备、电力电子设备(不含需许可项目)、仪器仪表、输配电及控制设备、光伏新能源设备、安防监控设备、工业自动化控制设备及其智能控制管理系统软件的研究开发、生产、销售、技术服务;电气元件的销售;电力工程咨询、设计、施工、运行维护及工程总承包(不含电力承装承修);光伏发电工程总承包;自营和代理各类商品和技术的进出口业务(法律、行政法规禁止、限制以及经营的进出口项目除外)(依法须经批准的项目,经相关部门批准后方可开展经营活动);以下经营范围按许可证或批准文件核定内容经营,未取得相关有效许可或批准文件的,不得经营:电力销售及服务

四方CSC-326GC/GD型变压器差动保护
主要特点

高性能的硬件系统

1)采用嵌入式32位微处理器，具备很强的数据处理能力。

2)针对开入开出设计了自检回路，在软件的驱动下进行自检，实现“状态检修”。

软件设计思想

1)模块化的软件程序使保护功能配置灵活，可满足用户的不同要求。

2)采用三折线比率差动，提高区外故障大电流导致CT饱和时的制动能力。

强大、灵活的通信功能

1)提供基于光电以太网、LonWorks现场总线、光电485的通信接口。

2)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。

3)支持GPS脉冲对时、IRIG-B码对时和网络对时，具备硬件时钟系统。

人性化设计及友好界面

1)提供中文界面，操作简便，提供六个快捷功能键，可以实现打印及定值区切换的快速操作，十一个指示灯实时指明装置运行状态。

2)提供全面的设备运行信息和故障信息记录。

3)提供基于PC机的辅助分析软件。
四方CSC-326GC/GD型变压器差动保护

技术指标

功率消耗

1)直流电源回路：不大于15W。

2)交流电流回路：当In=5A时，不大于1VA/相；当In=1A时，不大于0.5VA/相。

3)交流电压回路：在额定电压下不大于0.5VA/相。

额定参数

交流电流In：5A或1A。

频率：50Hz。

直流电压：220V或110V。

动作值误差

1)差动电流整定值误差不超过±5％或±0.02In。

2)差动速断保护固有动作时间误差不超过20ms（1.5倍整定值）。

3)相间差动保护固有动作时间误差不超过30ms（2倍整定值）。

 四方CSC-326GC/GD型变压器差动保护
四方CSC-326GC/GD型变压器差动保护
