CSC-326GH数字式变压器保护测控装置
装置简介

本装置适用于 110kV 变压器的高压侧后备保护及测控。装置标准配置中包

括智能 DIO 模件，完成测控功能；如果需要保护与测控分开配置，可以不配置

DIO 模件。

保护方面的主要功能包括：

a) 三段式复合电压闭锁（方向）过流保护

b) 两段式零序过流保护；

c) 间隙零序保护；

d) 启动风冷功能；

e) 闭锁调压功能；

f) 过负荷告警；

g) TV 断线检测；

h) 出口逻辑可编程整定控制。

测控方面的主要功能包括：

a) 16 路开入遥信采集，装置遥信变位、事故遥信；

b) 9 路遥控输出，可以完成 4 组遥控对象的分/合操作及复位本侧操作箱出口；

c) Ua、Ub、Uc、Ia、Ib、Ic、P、Q、cosф、Uab、Ubc、Uca 等模拟量的遥测；

d) 各种事件 SOE 等。

2 装置软件

2.1 保护程序整体结构

保护 CPU 程序的总体结构包括主程序、采样中断服务程序和故障处理程序

及录波处理程序。

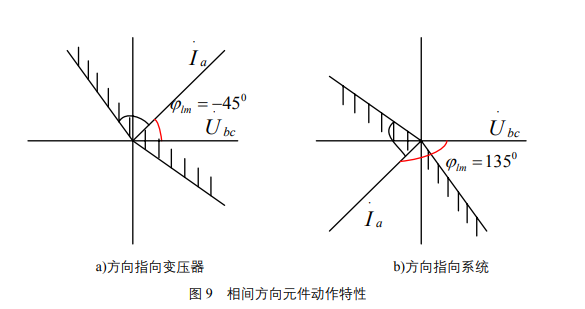

2.2 复合电压闭锁（方向）过流保护

本保护反应相间短路故障,作为变压器和相邻元件的后备保护。共设两段复

合电压闭锁（方向）过流保护和一段复合电压闭锁过流保护，其中Ⅰ、Ⅱ段可

带方向，各设三个时限，Ⅲ段不带方向，设两个时限。带方向元件的保护功能，

其所指的方向均是指 TA 的正极性端在母线侧情况下。各段设有可投退的软压

板，共用一个过流保护硬压板。
