TYCO 防爆高温明渠流量计可定制

超声波明渠流量计，利用超声波探头非接触测量方式测出渠道水位值，再通过水位流量换算法计算出流量。可根据渠道现场情况搭配相应堰槽或不搭配堰槽单独测量。主要应用在农田灌溉渠道、排污口、污水处理厂、水电站生态下泄流量监测等现场。防爆高温明渠流量计可定制

  天津华泰天科电子科技有限公司成立于2014年，我公司主要生产和销售工业自动化检测仪表及仪表配件，包含液位仪表、料位仪表、流量仪表、温度仪表、压力仪表、显示仪表、阀门、气动/电动执行器、智能化仪表及可编程控制器类产品等。并为顾客提供系统工程配套设计、安装、调试等工程。我公司拥有多种生产设备，仪表组装车间1000余平米，拥有多种仪表检测，组装操作平台和调试设备。我们拥有多年的仪表制造、组装、维修、调试经验，确保我们的产品具有良好的使用体验，让用户安心使用，我厂售前/售后服务部会定期对所售产品进行回访，保证产品的正常使用。我公司还提供多种仪表配件的加工定制，及液位计、料位计、流量计、温度计、压力计的组装加工、维修及OEM代工，定制产品等业务。我司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，开拓进取，务实创新，在做好产品生产和经营的基础上，公司始终以努力勤奋、不断进取的态度以及热忱的服务为用户排忧解难，也因此得到了广大用户的认可。

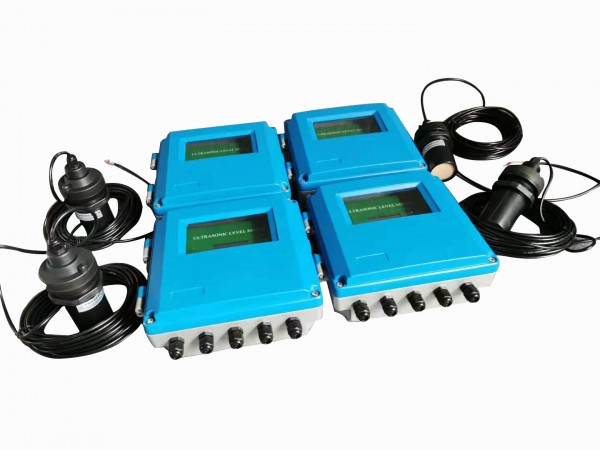

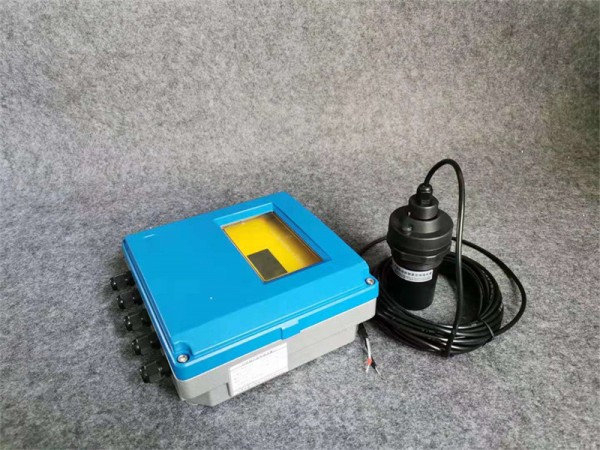

超声波明渠流量计与相应的巴歇尔槽、三角堰、矩形堰等堰槽配用，利用超声波在空气中的传播规律来测量液位度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。

在许多非满水、大流量或小流量，自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量大或小，流体中会有腐蚀性或一些杂质，使用一般的管道流量计检测流量是困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测是非接触式超声波明渠流量计流量监测仪器。

探头选择说明：

1-5号巴歇尔槽建议用100KHZ的M48*2探头

测量范围1米，不容易打到巴歇尔槽的壁或者转角行成虚假信号

探头盲区小，只有10-13cm，安装支架可以做的低些

6-25号巴歇尔槽建议用64KHZ的M48*2探头，测量范围2米，盲区30cm

安装事项

1.超声波发射范围内，与被测液体表面之间不能有障碍物

2.探头发射面到高水位之间要>超声波探头的盲区

3.探头要安装在堰槽的上游

流通顺畅的明渠内，水的流量大，水位；流量小，水位低。通过测量水位，可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。智能隔离器这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响小。渠道式流量计量原理与其他管道式流量计量方法比有复杂性。它有不同尺寸不同材质的渠底、渠壁和自由液面，不但断面形状各异，而且水平和垂直流速分布不同，流态复杂。但是，也有共同点是都要通过测量平均流速和液位来计算流量。平均流速的测量可采用多普勒法和时差法来测量。液位的测量方法可采用超声液位计和压力式液位计、气泡式液位计。超声液位测量采用超声脉冲回波法。由超声换能器向液面垂直发射声脉冲，声波遇液面返回，被同一换能顺路所接收，经放大器放大后，由一阈值电路检测出一个回波周期到达的时间与发射脉冲间的时间间隔t，则  式中，c为空气中的声速，c=331.4+0.6tm/s ，t为摄氏温度，331.4m/s为0℃时的声速。于是，液位h = h -ι。  超声液位计所使用的超声换能器工作频率为50~200khz；量程为0.2~(5~10)m；准确度为(0.25~0.5)%fs。
防爆高温明渠流量计可定制
防爆高温明渠流量计可定制
防爆高温明渠流量计可定制
