PATS1000 交直流电源(电网+电池板)

  详细规格 Datasheet

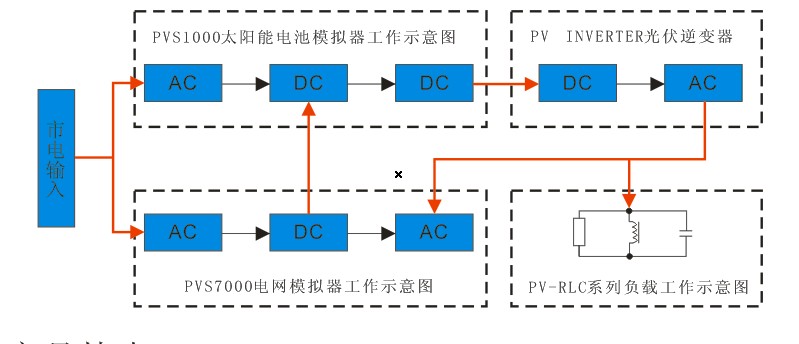

            光伏测试交直流二合一电源测试方框图
产品特点
■ 功率规格：PATS1005-PATS1900S（5KVA-900KVA）（900KVA以上定做）
■ 电压规格：AC相电压0-320VAC（320VAC以上定做）DC电压 300V，600V，1000V
■ 输出频率：44.999-99.999Hz，步距0.001Hz（40-500Hz选配）
■ 三相电压可调
■ 三相电相位可调
■ 有输入PFC电路,有EMI滤波，AC输出波形纯正，DC输出纹波小，干扰小
■ 采用的直接数字频率合成器(DDS)波形产生技术,频率稳定度高，连续性好
■ 输出电压，电流限定功能
■ 输出电压，频率变化同步TTL信号
■ STEP模式一次可执行30组不同电压，频率渐变，并可做连续999999次循环测试
■ LVRT模式专门针对并网逆变器做低电压穿越实验
■ 内建多种不同谐波的失真波形，各模式可直接调用输出
■ 通过上位机谐波编辑器还可以自定义编辑不同谐波含量的失真波形下载输出
■ 可模拟电压周期中断，瞬降，瞬升和变异等多种复杂的波形，满足用户做多种测试
■ 高电流波峰因素，适用于浪涌电流测试
■ 具有10组记忆，可以将常用的参数（电压，频率）存储，以便使用时轻松调用
■ 测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试

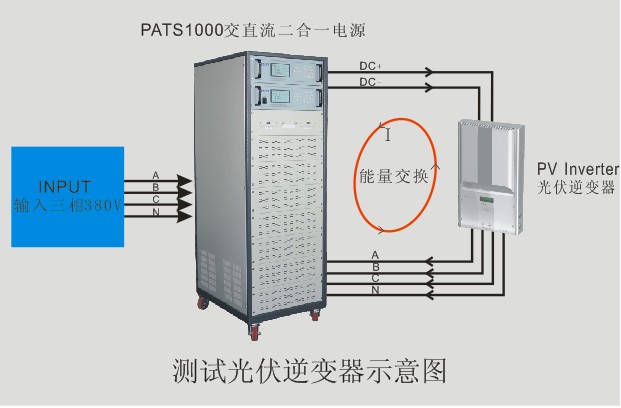

■ 提供DC输出，与并网逆变器构成循环通路，可省去负载，大大降低能量损耗
■ 通过更改填充因子（Fill Factor），可模拟多种太阳能电池板的输出特性
■ 可模拟太阳能电池板输出特性
■ 可模拟不同温度和光照下的I-V曲线
■ 可模拟太阳能电池板被遮罩时的I-V曲线
■ 可测试动态和静态下的MPPT情况
■ 具有恒功率模式
■ 提供嵌入式智能化PC机监控系统
■ 标配RS232通讯接口（RS485，GPIB选配）
■ 提供过压，过流，过载，短路，限流，限压等保护功能
