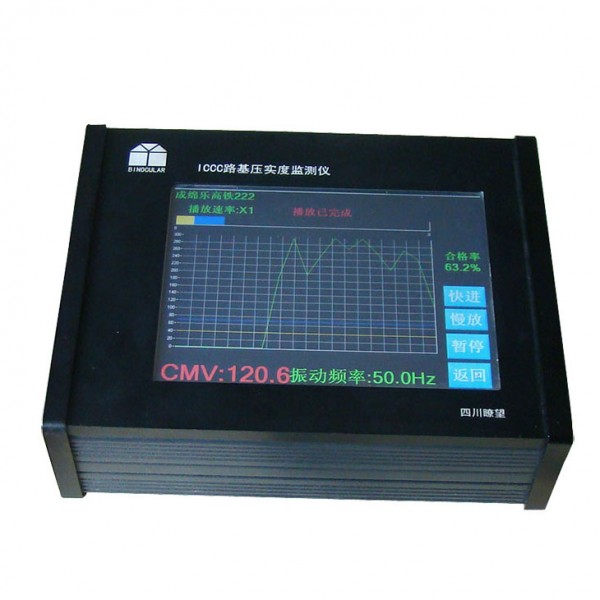

ICCC 路基压实度监测仪

路基压实度监测仪与传统检测的压实度相比，压实度连续监测仪的误差控制在2%以内，并通过经验数据及现场标定进行修正，采用ICCC监测仪后，驾驶员从显示器上随时查看压实情况，振动频率、行驶速度，能够实现质量的实时控制，并能保存数据以备其他数据处理使用。

瞭望易一123EEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEE

一、项目背景
  压实机具选择的主要依据是：
  １.土质
  不同的土质，压实效果不同。正常条件下，对于砂性土的压实效果，振动式压路机较好，夯击式机具次之，碾压式压路机较差；对于粘性土，则碾压式压路机和夯击式机具较好，振动式压路机较差甚至无效。
  ２.土层厚度
  不同压实机具，在含水量条件下，适应于一定的压实厚度，其效果，并具有相应的压实遍数。
  ３.压实位置
  压实面积大的地方适宜于采用大型的压实机具，但压实面积小的地方，如桥台、台背、涵台胸腔部分、检查井周围等适用于小型压实机具才能确保压实质量。
  4.被压土的强度极限
  为防止压实过度，失效而造成浪费，对压实机具对土施加的外力应有所控制。一般，压实时压实机具施于土的单位压力不应超过土的强度极限。不同土的强度极限亦是选择机具和控制压实功能的参考因素。

二、路基压实度监测仪工作原理

随着振动压路机压实工作的进行，填充料的密实度和弹性模量不断增加，填充料与压实轮之间的相互作用力也不断增大，所以压实轮的加速度幅值也在不断增大，从而可以通过检测加速度幅值变化间接测出路基的压实状况通过振动轮的动态响应来检测基础压实度情况，能更好的反映其下卧层状况及承载力。加速传感器安装在钢轮上，连续传送经过处理的信号并以数值（CMV值）形式显示在ICCC监测仪上。与传统检测的压实度相比，压实度连续监测仪的误差控制在2%以内，并通过经验数据及现场标定进行修正，采用路基压实度监测仪后，驾驶员从显示器上随时查看压实情况，振动频率、行驶速度，能够实现质量的实时控制，并能保存数据以备其他数据处理使用。

三、路基压实度监测仪设备参数

【精度误差】：2%（合格目标段做参考）

【设备显示】：800×600触控LED液晶屏，全中文显示；

【通信接口】：标准网络接口、两个USB2.0接口，支持U盘数据导出；

【存储容量】：标配4GB固态存储（扩展容量可选配）；

【供电方式】：支持压路机12/24 V DC供电；

【工作温度】：-10℃~60℃；

【设备尺寸】：218×131×65 mm

【设备重量】：1.5公斤

【防护等级】：IP52（防大颗粒灰尘进入，防水淋溅)
