上海汇冠通达智能科技有限公司成立于2021年09月24日,注册地位于上海市青浦区练塘镇章练塘路588弄15号1幢1层。经营范围包括一般项目:智能科技、自动化科技领域内的技术开发、技术服务、技术咨询、技术转让;电气设备修理;普通机械设备安装服务;电子、机械设备维护(不含特种设备);电子产品销售;电力电子元器件销售;发电机及发电机组销售;机械零件、零部件销售;金属制品销售;化工产品销售(不含许可类化工产品);机械电气设备销售;电气设备销售

西门子G120变频器6SL3210-1KE22-6UF1
本公司经营范围：
SIEMENS 可编程控制器

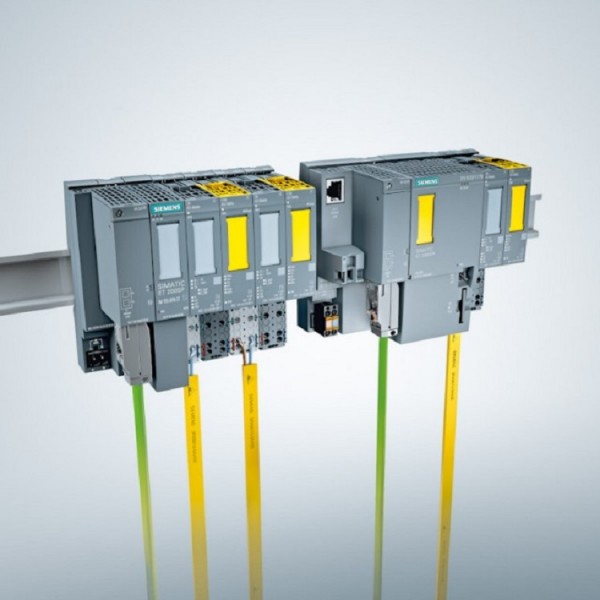

PLC及 模块：S7-200、 S7-300、 S7-400、S7-1200，S7-1500，ET-200系列
变 频 器：MM420、 MM430、 MM440、 6SE70、 6RA70,V20，V60，V90系列
触 摸 屏：OP27、 OP37、 OP270、 OP370，TD200， TD400C， K-TP OP177 TP177,MP277， MP377,等系列
数 控：6SN、1FT、6FC、6FX，1FK等系列
逻辑控制模块： LOGO！230RC、230RCO、230RCL、24RC、24RCL
SITOP直流电源： 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并联.
数控伺服停产备件：（6FC，6SN全系列）
全数字直流调速装置： 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控 伺服
SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺报电机，力矩电机，直线电机，伺服驱动等备件销售
SIEMENS S7系列
S7-400（优势产品,库存量大）
S7-300（优势产品,库存量大）
S7-200 (优势产品，库存量大）
SIEMENS 其他产品
PLC周边产品（编程电缆，前连接器，导轨）
PLC编程软件
规 格：德国Siemens原产出品；凡所购公司产品，均按原厂质保一年。

西门子G120变频器6SL3210-1KE22-6UF1

产品种类
西门子数控系统是西门子集团旗下自动化与驱动集团的产品，西门子数控系统SINUMERIK发展了很多代。目前在广泛使用的主要有802、810、840等几种类型。
用一个简要的图表对西门子各系统的定位作描述如下：
西门子各系统的性价比较
1) 802D
SINUMERIK 802D
SINUMERIK 802D
具有免维护性能的SINUMERIK802D，其核心部件 - PCU （面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。SINUMERIK802D可控制4个进给轴和一个数字或模拟主轴。通过生产现场总线PROFIBUS将驱动器、输入输出模块连接起来。
模块化的驱动装置SIMODRIVE611Ue配套1FK6系列伺服电机，为机床提供了全数字化的动力。





通过视窗化的调试工具软件，可以便捷地设置驱动参数，并对驱动器的控制参数进行动态优化。
SINUMERIK802D集成了内置PLC系统，对机床进行逻辑控制。采用标准的PLC的编程语言Micro/WIN进行控制逻辑设计。并且随机提供标准的PLC子程序库和实例程序，简化了制造厂设计过程，缩短了设计周期。
2) 810D
在数字化控制的领域中，SINUMERIK 810D第一次将CNC和驱动控制集成在一块板子上。
快速的循环处理能力，使其在模块加工中独显威力。SINUMERIK 810D NC软件选件的一系列突出优势可以帮助您在竞争中脱颖而出。例如提前预测功能，可以在集成控制系统上实现快速控制。
另一个例子是坐标变换功能。固定点停止可以用来卡紧工件或定义简单参考点。模拟量控制控制模拟信号输出;
刀具管理也是另一种功能强大的管理软件选件。





样条插补功能(A，B，C样条)用来产生平滑过渡；压缩功能用来压缩NC记录；多项式插补功能可以提高810D/810DE运行速度。
温度补偿功能保证您的数控系统在这种高技术、高速度运行状态下保持正常温度。此外，系统还为您提供钻、铣、车等加工循环。 SINUMERIK 840D
3) 840D
SINUMERIK 840D数字NC系统用于各种复杂加工,它在复杂的系统平台上，通过系统设定而适于各种控制技术。840D与SINUMERIK_611数字驱动系统和SIMATIC7可编程控制器一起，构成全数字控制系统，它适于各种复杂加工任务的控制，具有优于其它系统的动态品质和控制精度。
产品功能
控制类型
采用32位微处理器、实现CNC控制，用于完成CNC连续轨迹控制以及内部集成式PLC控制。
机床配置
可实现钻、车、铣、磨、切割、冲、激光加工和搬运设备的控制，备有全数字化的SIMDRIVE611数字驱动模块：最多可以控制31个进给轴和主轴．进给和快速进给的速度范围为100-9999mm/min。其插补功能有样条插补、三阶多项式插补、控制值互联和曲线表插补，这些功能。为加工各类曲线曲面零件提供了便利条件。此外还具备进给轴和主铀同步操作的功能。





操作方式
其操作方式主要有AUTOMATIC(自动)、JOG(手动)、示教（TEACH IN） 手动输入运行（MDA） ，自动方式：程序的自动运行，加工程序中断后，从断点恢复运行；可进行进给保持及主轴停止，跳段功能，单段功能，空运转。
轮廓和补偿
840D可根据用户程序进行轮廓的冲突检测、刀具半径补偿的进入和退出策略及交点计算、刀具长度补偿、螺距误差补偿棚测量系统误差补偿、反向间隙补偿、过象限误差补偿等。
NC编程
840D系统的NC编程符合DIN 66025标准(德国工业标准)，具有高级语言编程特色的程序编辑器，可进行公制、英制尺寸或混合尺寸的编程，程序编制与加工可同时进行，系统具备1．5兆字节的用户内存，用于零件程序、刀具偏置、补偿的存储。





PLC编程
840D的集成式PLC完全以标准sIMAncs7模块为基础，PLC程序和数据内存可扩展到288KB，u/o模块可扩展副2048个输入/输出点、PLC程序能以极高的采样速率监视数据输入，向数控机床发送运动停止/起动等指令。
操作部分硬件
840D系统提供了标准的PC软件、硬盘、奔腾处理器，用户可在Windows98/2000下开发自定义的界面。此外，2个通用接过RS232可使主机与外设进行通信，用户还可通过磁盘驱动器接口和打印机并联接口完成程序存储、读入及打印工作。
显示部分
840D提供了多语种的显示功能，用户只需按一下按钮．即可将用户界面从一种语言转换为一种语言，系统提供的语言有中文、英语、德语、西班牙语、法语、意大利语：显示屏上可显示程序块、电动机轴位置、操作状态等信息。
2.1 西门子数控系统的基本构成





SIEMENS数控系统操作部件
SIEMENS用于数控系统的HMI软件
西门子数控系统有很多种型号，首先我们来观察一下802D所构成的实物图，SINUMERIK 802D是个集成的单元，它是由NC以及PLC和人机界面（HMI）组成，通过PROFIBUS总线连接驱动装置以及输入输出模板，完控制功能。
而在西门子的数控产品中最有特点，最有代表性的系统应该是840D系统。因此，我们可以通过了解西门子840D系统，来了解西门子数控系统的结构。首先通过以下的实物图观察840D系统。
2.2西门子810D系统的结构组成 （请参阅：SINUMERIK 810D 840D 简明调试手册 - 2006版本）
SINUMERIK840D是由数控及驱动单元（CCU或NCU），MMC,PLC模块三部分组成，由于在集成系统时，总是将SIMODRIVE611D驱动和数控单元(CCU或NCU)并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。





人机界面
人机交换界面负责NC数据的输入和显示,它由MMC和OP组成 MMC(Man Machine Communication)包括：OP(Operation panel)单元，MMC,MCP(Machine Control Panel)三部分。MMC实际上就是一台计算机，有自己独立的CPU,还可以带硬盘，带软驱；OP单元正是这台计算机的显示器，而西门子MMC的控制软件也在这台计算机中。
最常用的MMC有两种：MMCC100.2和MMC103,其中MMC100.2的CPU为486,不能带硬盘；而MMC103的CPU为奔腾，可以带硬盘，一般的，用户为SINUMERIK810D配MMC100.2,而为SINUMERIK840D配MMC103.PCU(PC UNIT)是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15等而开发的MMC模块，目前有三种PCU模块——PCU20、PCU50、PCU70, PCU20对应于MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70对应于MMC103,可以带硬盘，与MMC不同的是：PCU50的软件是基于WINDOWS NT的。PCU的软件被称作HMI。
HMI有分为两种：嵌入式HMI和高级HMI。一般标准供货时，PCU20装载的是嵌入式 HMI,而PCU50和PCU70则装载高级HMI。
