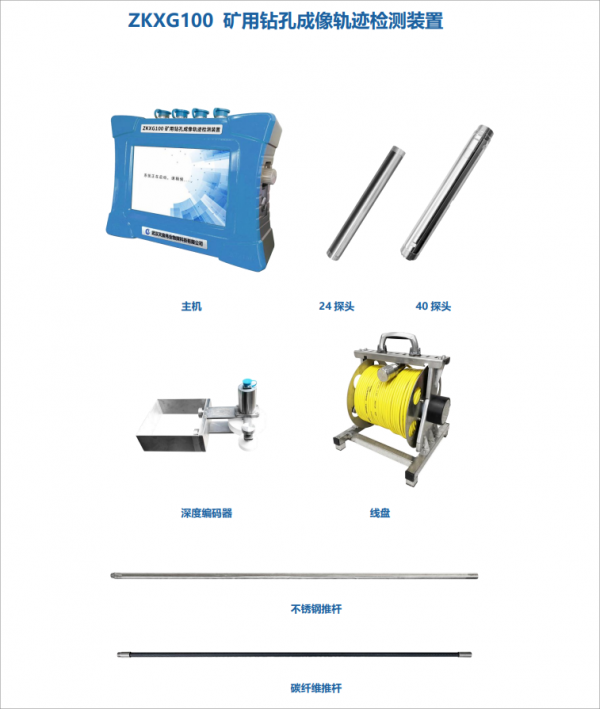

ZKXG100 矿用钻孔成像轨迹检测装置

ZKXG100矿用钻孔成像轨迹检测装置是一款可以配置成钻孔轨迹仪、钻孔窥视仪、钻孔成像仪和钻孔成像轨迹检测仪的综合检测设备。

武汉天宸伟业物探科技有限公司——国家高新技术企业、武汉市科技“小巨人企业”、“瞪羚企业”——专注于工程质量和煤矿安全检测技术及相关仪器设备和软件研发、生产、销售。公司以来自武汉大学、中南大学、河南理工大学等高等院校的多名博士为核心，聚集了长期从事工程物探检测理论和方法研究及工程实践经验丰富的专业技术人员，致力于研发生产在工程检测和煤矿矿山安全等领域实用、稳定可靠的检测设备和软件，提供专业周到、细致入微的技术支持和服务。 武汉天宸伟业物探科技有限公司下设工程检测事业部和煤矿安全事业部。工程检测事业部主推系列工程物探检测设备（护栏立柱埋深检测仪、弹性波孔底溶洞探测仪和桥梁孔道灌浆质量检测仪等）；成孔成槽桩基检测设备（系列超声成孔成槽检测仪和基桩超声波多管循测仪）及市政管道检测设备（管道潜望镜、高清管道机器人和管道声呐检测仪等）。煤矿安全事业部主推矿用钻孔成像轨迹检测装置、矿用随钻轨迹测量装置、矿用钻孔深度锚杆长度检测仪、钻机开孔定向仪和矿用钻孔综合测井仪等煤矿安全生产检测设备。 公司通过了ISO9001质量管理体系认证，获得三十多项国家发明、实用新型和软件著作权。所有矿用产品均获得国家安全标志中心核发的煤安证书和防爆合格证书。公司参与编写了行业技术规范：《灌注桩成孔质量检测技术规程》和《地下连续墙检测技术规程》，公司拥有的研发实力。公司致力于研发高新技术，推出优质产品，诚信务实合作，正稳步发展成为国内岩土工程检测和煤矿矿山安全检测领域极具影响力的研究开发中心，成为广大客户信得过的朋友。 武汉天宸以“推出一款产品，打造一个经典”为理念，以“责任、品质、创新、务实”为宗旨，始终以客户为中心，产品精益求精，服务诚信务实。合作客户遍布海内外，并在印度尼西亚和越南设有客户服务中心，在深圳、成都、贵阳和杭州成立了分公司，力求为客户提供 贴心的服务。

---

ZKXG100矿用钻孔成像轨迹检测装置主要用途
煤矿井下各类钻孔的全孔壁成像、录像和构造分析；
煤矿井下各类钻孔的关键部位抓拍图像；
煤矿井下各类钻孔轨迹、深度测量。

ZKXG100矿用钻孔成像轨迹检测装置优势
成像、录像、轨迹测量、关键部位抓拍功能四合一，并能在井下实时分析评价；
360°全景探头，前视无遮挡，视窗可清洗；
大屏幕人机交互、图像显示细腻、操作方便快捷；
分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；
1080p高清成像，画面清晰细腻。

ZKXG100矿用钻孔成像轨迹检测装置技术特点
高集成性：主机内系统控制、图像采集、显示与存储高度集成；
多功能性：可实时同步实现对钻孔进行全孔壁成像、录像，关键部位抓拍图片及钻孔轨迹测量功能；
高智能性：主机内置ARM+DSP双核处理器，图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据，可保证全景图像实时自动采集，快速无缝拼接，同时自动角度和深度校正，全景视频图像实时呈现，图像清晰。可在井下实时生成钻孔成像平面展开图，生成mp4格式视频文件，可在井下实时回放动态钻孔窥视图和平面展开图；实现图像拼接、录像、关键部位抓拍和轨迹测量实时同步进行；
高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
高清晰度：摄像头为彩色低照度700Lines，0.1Lux，工业级2000万像素；光照强度连续可调；
检测效率高：成像录像轨迹同步实时检测最优速率2m/min左右，最高可达5m/min；
宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
便携性好：整机体积小巧、重量轻，方便携带；
操作性好：整套系统连接简单，操作简便，初用者上手快；主机可作电脑的外接U盘使用，数据直接复制粘贴；
功耗低：内置DC12V高能锂电池供电，连续工作时间不少于10小时；
三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360°连续旋转；也可同幅显示岩芯描述结果表和岩芯柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1°；
图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；
探头承压能力强：探头采用不锈钢外壳，钢化光学玻璃片，可承受压力大于20MPa。

---
