产品简介

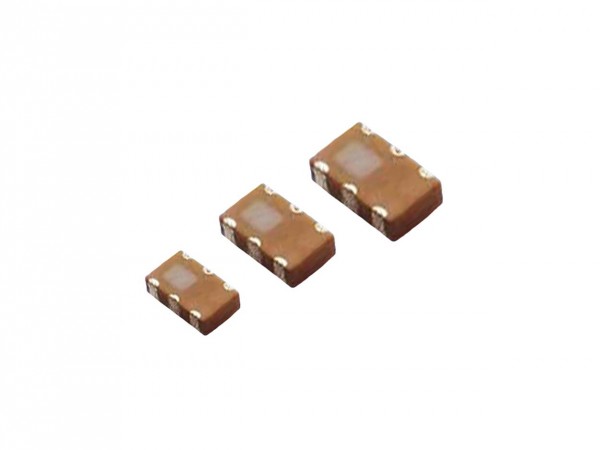

平衡滤波器是基于LTCC技术的小型化平衡滤波器，平衡滤波器的频率范围为2.4~2.5GHz，可广泛应用于蓝牙通信系统中。
公司简介
深圳市毕天科技有限公司成立于2010年，是一家专注无线领域电子元器件代理服务商。
公司的宗旨：用好的服务，优质的产品支持服务国内外企业，我们始终相信科技与服务引领未来！
毕天科技创建至今，坚持不断创新，实力与日俱增。公司主要代理台湾璟德（ACX）、台湾通泰（TONTEK）、乾坤科技（Cyntec）、长晶（JSCJ）等。
产品主要涉及：蓝牙贴片天线、贴片滤波器、双工器、巴伦滤波器、电感、触摸IC、单双点触控、二极管、晶体管等；主要应用于蓝牙、WIFI、网通设备、汽车电子、消费类电子等。
展开
产品说明
在现代无线通信中，为了获得更好的射频电路性能，射频器件正朝着小型化方向发展，高频集成模块化。作为射频前端的重要无源器件，
平衡滤波器的设计和开发也取得了很大进展。基于低温共烧陶瓷（LTCC）技术的
平衡滤波器可以满足小型化、高频化和低成本的要求。
平衡滤波器是基于LTCC技术的小型化
平衡滤波器，
平衡滤波器的频率范围为2.4~2.5GHz，可广泛应用于蓝牙通信系统中。
在设计中，滤波器与巴伦通过垂直通孔互连技术互连，集成在一个模块中。其中，蓝牙滤波器的设计采用半集总结构，Marchand巴伦采用独特的螺旋宽边耦合带线结构（SBCs），大大减小了巴伦的尺寸，实现了带阻抗转换功能的蓝牙带微
平衡滤波器，其尺寸仅为2.5mm×2.0mm×1.2mm。测试结果表明，
平衡滤波器的带内差损小于1.8dB，相位不平衡小于±6°，满足设计指标要求。
在阻带设计中，引入传输零点来加速阻带抑制。
本文全面分析了传输零点的形成原理。利用变形谐振器或级间交叉耦合获得高阻带和低阻带的传输零点。电路结构仿真和电磁三维仿真结果均满足LTCC带通滤波器的设计要求。巴伦电路的设计。巴伦的网络参数可以通过一个对称的四端网络获得，这清楚地显示了巴伦和输入输出接地阻抗之间的匹配关系。
balun的主要结构由三线耦合负载并联电容器实现，并用koloda判据证明所提出的电路设计可以实现balun功能。该巴伦由两种常见的滤波器结构组成，是梳状滤波器，另是交指滤波器。
