BYM-CR 插入式文丘里管

BYM-CR插入式文丘里管是针对工业企业中大管径、大流量计量而生产的一种更方便的流量测量装置，它可以成功替代阿牛巴等大管径插

本公司是致力于流量测量行业的高新技术企业。专业从事流量测量装置的生产、销售及技术支持。
本公司生产流量测量装置广泛应用在石油、化工、冶金、电力、轻纺、水泥烟草、食品、军工和科研等工业部门的液体、气体和蒸汽的流量测量和流量控制。
　　本公司按GB/T2624-2006、ISO5167-2003的规定生产和销售：标准孔板、ISA1932喷嘴、长径喷嘴、经典文丘里管、文丘里喷嘴、ASME喷嘴、V锥流量计、楔形流量计、一体化孔板、一体化喷嘴、1/4圆孔板、圆缺孔板、偏心孔板、双重孔板、环形孔板、端头孔板、耐磨孔板、内藏式节流装置、临界流文丘里喷嘴、音速喷嘴、限流孔板、弯管流量计、皮托管、均速管流量计（阿牛巴）、威力巴、德尔塔巴、超力巴、多点风量测量装置、防堵风速测量装置、横截面风量测量装置、矩形文丘里测风装置、机翼式测风装置、内藏式双文丘里测风装置，多喉径风量测量装置等流量测量装置以及靶式流量计、涡轮流量计、涡街流量计、电磁流量计等流量测量装置

BYM-CR插入式文丘里管是针对工业企业中大管径、大流量精确计量而生产的一种更方便的流量测量装置，它可以成功替代阿牛巴等大管径插入式流量测量仪表，主要用于石油、化工、冶金、电力行业。

 插入式文丘里管适用范围

1、 公称直径：圆形管道：500mm≤DN≤4000mm 矩形管道：500mm×500mm≤DN≤4000mm×4000mm

2、 公称压力：PN≤2.5MPa

3、 介质温度：t≤600℃（大于600℃时，订货时请注明）

 4、 稳定度：±10Pa

5、 精度等级：1级，1.5级，2级

 插入式文丘里管主要特点

1、 流阻小，压损小。

2、 差压大，精度高。

 3、 测量范围宽，可根据用户使用条件和要求进行设计。

 4、 安装方便，在测量管道上直接开孔将装置插入后固定即可。

5、 可适用于不规则形状的管道。

 6、 可加装吹扫装置，使用过程中可直接清理。

插入式文丘里管结构形式

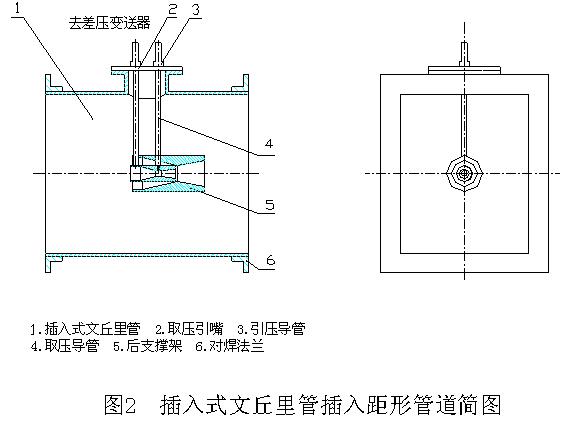

 插入式文丘里管结构见图1、图2
2
