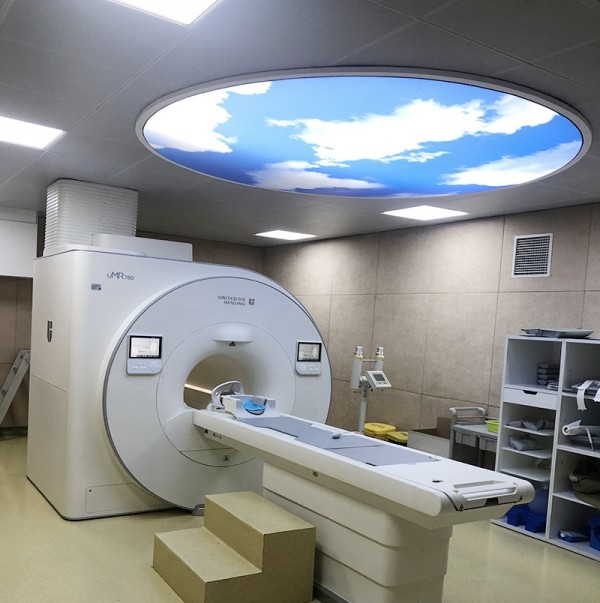

MRI屏蔽机房、核磁共振屏蔽室

MRI屏蔽机房、核磁共振屏蔽室为脑电、心电、测听、细胞刀等医疗设备及MRI断层扫描系统提供可靠的环境场地、确保室内设备正常工作，同时防止核磁共振屏蔽室产生的磁场泄漏至室外。

常州飞验检测仪器有限公司以制药、医疗、检测等行业为主要业务，为制药、医疗、检测行业提供良好的产品和解决方案。我们为客户提供的产品品牌包括：美国Amphenol（安费诺）（原美国GE）公司Kaye温度验证系统，干热热电偶传感器、湿热热电偶传感器、湿热热电阻温度传感器，干热热电阻温度传感器，高通量组织研磨仪、数显超声波清洗机叠加式摇床、医院核磁共振电磁屏蔽室设计方案等。

核磁共振屏蔽室|MRI屏蔽室|医院核磁共振电磁屏蔽室建设|核磁共振屏蔽机房

一、应用范围：为脑电、心电、测听、细胞刀等医疗设备及MRI断层扫描系统提供可靠的环境场地、确保室内设备正常工作，同时防止核磁共振屏蔽室产生的磁场泄漏至室外。

二、性能指标：10MHz~100MHz≥100dB

测试方法按GB12190-90测试标准

三、结构组成：

1、屏蔽壳体：六面板体采用厚度为0.35-0.5 mm的铜板，支撑龙骨为双层铝合金型材，氩弧焊或钎焊工艺，壳体与底面相对缘处理。

2、屏蔽门：推拉门，尺寸：1.2*2.1米；

3、通风波导窗:300*300mm,可根据用户要求定制空调送回风口。

4、电源滤波器：220V

5、室内电气：防磁筒灯、开关、壁插座等满足用户使用要求。

6、内装修按用户要求进行墙/顶/地的装饰。

7、其它配套：屏蔽观察窗、信号传导板、波导接口、风口接口等

MRI屏蔽机房、核磁共振屏蔽室对房间尺寸的要求

索然现在市面上主流的“3+1品牌"（西门子、飞利浦、GE+联影）对房间尺寸的要求各有不同，但都大同小异。核磁共振机房的房间面积控制在40㎡ 机房的形状宜采用较方正的矩形，长宽比不宜太大，宽度控制在5.5米左右较合适。

当然控制室也是必须的，面积在15㎡左右为宜。

MRI屏蔽室、核磁共振屏蔽室对承重与运输的要求

而这其中，重量和体积大的磁体部分是不能拆分的，需要进行整体运输。单个磁体本身就重10吨左右，这对运输路径的规划也有很高的要求。

除了重量外，磁体的体积也是运输中需要考虑的重要因素，整个运输路径包括了水平运输路径、转弯场地和机房入口几个环节。水平运输通道的净宽度一般要求不小于2.4m（少数设备要求2.6m），净高度不小于2.5m。转弯场地需稍大一些，一般按3x3m考虑。进入机房须在机房墙面留洞，一般推荐按2.8x2.8m的尺寸预留，待设备运入后再砌筑封堵。

MRI屏蔽机房、核磁共振屏蔽室对降板的要求

防潮层 和 此外，磁体中心近距离范围内对均匀静态金属物体（如楼板钢筋）的含量是有限制的，进行降板也有助于增加楼板与设备距离。综合来看，核磁共振机房的降板高度一般考虑到300mm。

MRI屏蔽机房、核磁共振屏蔽室对墙体的要求

核磁共振机房门的设置与普通放射影像设备机房门的设置是有些不同的。普通放射影像设备机房往往设两个门，一个门开向就诊走廊，作为患者主入口，常采用1.5米的电动移门；一个门开向控制室，方便医生出入，采用1米左右的手动平开门，这样设置对于核磁共振机房的电磁屏蔽处理是不利的。

屏蔽体外围要尽量减少开洞，以减少电磁波的泄露。 因此核磁共振机房一般仅开一个入口门，医生与患者共用。而为了保持屏蔽体的完整性，剩下的一个主入口门、一个观察窗（设备管线洞口另行处理），也要采用专用的屏蔽门与屏蔽窗。

平开式 和 因此日常使用最多的还是平开式的屏蔽门。单扇平开门相对于双扇平开门来说，缝隙更少，处理更为简单，因此一般选用单扇1.5米的平开门作为机房的屏蔽门。屏蔽门的开门方向一般朝外，这是考虑到核磁共振机房采用气体灭火系统，采用外开门有助于泄压和人员疏散。

MRI屏蔽机房、核磁共振屏蔽室-窗

虽然技术说起来比较复杂，但目前市场上有专门生产屏蔽门窗的厂家，只要对原理有所了解，采购达标的产品，施工的时候问题是不大的。

MRI屏蔽机房、核磁共振屏蔽室对机电设备的要求

机房内的换气次数不宜小于每小时6次，推荐做到每小时10次。而辅助设备机房内由于配置了空调机组、水冷机组、控制柜等设备，发热量较大，也推荐采用多联机空调或单体空调控制室内温度。

水专业主要需要考虑的是在辅助设备机房内预留供水冷机组使用的上下水接口。

所谓失超，指的是核磁设备内用于产生磁场的超导线圈由于故障或操作失误等原因失去超导状态，变为正常态的情况。线圈变为正常态后，电阻和发热量会急剧增大，原来磁体内填充用于冷却的液氦会瞬间沸腾，体积将膨胀一千多倍。失超管 。屋顶排放 和 核磁共振机房的抗干扰和屏蔽要求是机房建设的重中之重。
