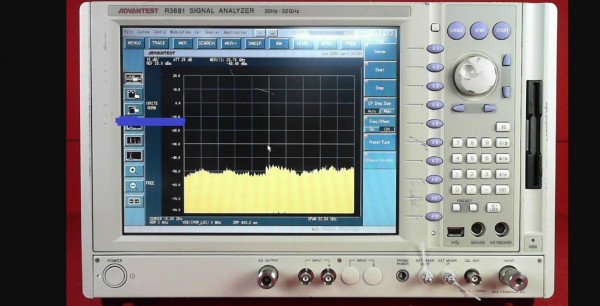

R3681 32GHZ Advantest爱德万 R3681 32GHZ

R3681   频谱分析仪 20Hz -32GHz

U3771 频谱分析仪  9kHz - 31.8GHz

U3772  频谱分析仪 9kHz - 43GHz

爱德万  公司开发并开始销售能满足在移动通信和卫星通信、微波转播等的研究开发中对进行频率和功率管理有极其严格要求的高性能频谱分析要求，并且以选件形式可测量下一代W-LAN规格调制分析的信号分析仪----R3681。

本次开始销售的信号分析仪----R3681，其基本的频谱功能可达：平均噪声电平-156dBm、T.O.I+26dBm（典型值），在动态范围方面达到世界zui高性能，因此可以说它是研究、开发高性能无线机器的信号分析业界的标准机型。

另一方面，通过选件“W-LAN用OFDM调制分析软件"，可同时分析如今引人注目的下一代高速W-LAN的3种规范“IEEE802.11a"、“HiSWANa"、“HiperLAN2"的调制域。另外，因为OFDM的调制参数设置自由度很高，因此还可分析有别于规范的用户自编的信号。

R3681采用我司独特的WMT构造。作为其特点之一的扩展性，它面向能更快的传送画面的宽带宽的下一代移动通信的研究开发，采用了确保140MHz以上的分辨率带宽的RF回路，通过追加今后计划开发的选件，可适用于将来各种需求。

而且，追加了今后计划销售的信号发生器和任意波形发生器等功能模块后，可根据测试要求以zui低成本构筑一个zui适宜的测试系统。

另外，由于采用了WMT构造，具有12英寸大型液晶显示器和触摸屏，可4画面同时显示与以往测量仪器相同的画面。这样，不用像以前画面切换，就可一次性地从4个侧面来观测一个测试信号。而且，可直接与画面接触，因而大大提高了操作性。

主要规格（频谱分析功能）：

*频率范围： 20Hz 到32GHz

*1dB增益压缩拐点： +7dBm @ 200MHz 到3.5GHz

*信号纯度： < -120dBc/Hz @ 800MHz, 10kHz offset

*平均噪声电平： < -156dBm @ 1GHz, RBW 1Hz

T.O.I： > +22dBm @ 2GHz

主要规格（调制分析功能）：

*频率范围： 50MHz 到6GHz

*调制分析带宽： < 25MHz
