价格：电议
所在地：江苏 苏州市
型号：IN48-DP4
更新时间：2022-06-23
浏览次数：824
公司地址：太仓市北京东路88号东O幢4楼
黄豫明(先生)
2主要技术指标：
|
1 电源：AC220V±10%（其它电源可选） |
2功耗≤60mA |
3超量程数字闪烁 |
|
4 工作温度:-10～60℃ 湿度:85%以下 |
5显示字高0.8英寸 |
6测量速率约2.5次/秒 准确度：0.02%±2个字 |
|
7 支持0-20mA 0-10V等模拟信号输入 |
8 显示±19999 |
9 外形尺寸：96*48*65mm 建议开孔尺寸：91*44mm |
|
10 极性自动转换，可以显示负号 |
11内置可调电阻方便调校 |
12 数码管显示颜色：高亮红，蓝色，翠绿色，三种可选 |

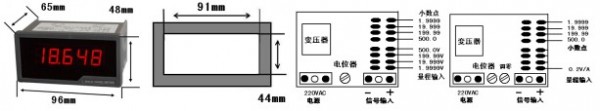

3尺寸与接线端子图：
4 量程说明：
|
IN48-DP4直流电压电流表 常用量程：
允许输入满量程的120%
注：如一个直流20V电压表只能测量20V之内电压，但不可以测电流。 |
满量程 |
分辨率 |
输入电阻 |
量程扩展说明 |
|
±199.99mV |
10uV |
100MΩ(内阻) |
1：表格列出量程可以直接信号接入测量，当电流大于5A以上需外接分流器来扩展量程，可配2000 A/75mV分流器来测量2000A之内的大电流. 特殊量程可以定制。 例：如用户需要测量50A的直流电流，那么就需要50A/75mV分流器配合直流0-75mV显示0-50.00的数字表头来实现测量。 2： 测量电压高于700V必须采用机外分压。 例：如测量直流2000V高压，采用2000V/100V分压器分压配合直流0-100V输入显示0-1999.9的数字表来扩展测量。 |
|
|
±1.9999V |
0.1mV |
100MΩ(内阻) |
||
|
±19.999V |
1mV |
3MΩ |
||
|
±199.99V |
10mV |
3MΩ |
||
|
±700.0V |
0.1V |
3 MΩ |
||
|
±199.99uA |
10nA |
1KΩ |
||
|
±19.999mA |
0.1uA |
100Ω |
||
|
±19.999mA |
1uA |
10Ω |
||
|
±199.99mA |
10uA |
1Ω |
||
|
±1.9999A |
0.1mA |
0.1Ω |
||
|
±5.000A |
1mA |
0.01Ω |
||
|
提示：仪表采用3.05高品质端子连接，安全可靠，AC：110V AC：380V等特殊工作电压可以定制。 |
||||
5 应用举例： 6 注意事项：
|
例：某电器标称额定工作电压为直流220V电流为18A 我们采用数字表去监测电流电压值 1选择IN48-DP4-DC-200V IN48-DP4-DC-20A/75mV各一只 2仪表电源直接接AC：220V即可
|
|
1 仪表为AC220V供电时，电源频率为50-60Hz，高频输入可能导致变压器损坏。 2测量电流信号时应该串联测量，测量电压信号时需要并联测量。测量电流时串在被测信号低端（负端） 3电流信号大于2A以上（直通）接线时，必须采用较粗导线将产品接线图上相连的两组端子分别短接后，再接线。 4使用前，仪表需通电预热15分钟 。 5输入导线不易过长，如被测信号输出端较长时请用双绞屏蔽线 6若信号伴随高频干扰，应在线里使用高频过滤器。 7宜使用环境温度0～50℃相对湿度85%以下。 8长时间存放未使用时，请每3个月至少通电一次不小于4小时。 |
|
公司生产数显电压电流仪表，温度温控仪表，单相三相多功能电力仪表，数显计数器，计时仪，数显转速表，频率表，电阻表，湿度仪表，功率表，变送器，导轨式单三相电能表，承接非标仪表开发生产业务。 |
