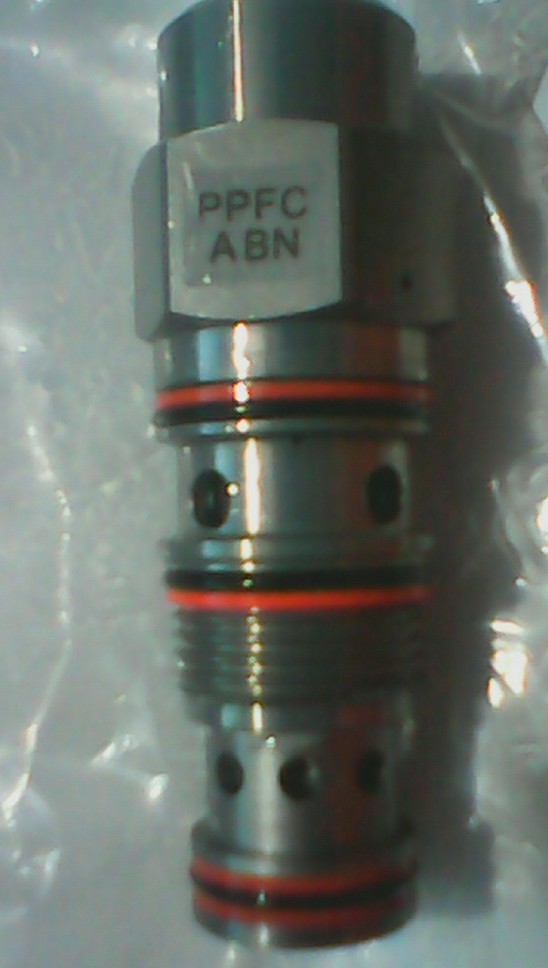

PPFC-ABN 美国SUN减压/溢流 阀PPFC-ABN气控

美国SUN减压/溢流 阀PPFC-ABN气控插孔 T-2A系列 2通流能力 80 L/min.先导比 20:1最大操作压力 140 bar控制先导流量 0,16 - 0,25 L/min.最大空气压力 10,5 bar阀头部安装六角尺寸 28,6 mm阀安装扭矩 61 - 68 Nm调节螺栓的内六角尺寸 4 mm

代理美国太阳液压 Sun Hydraulics产品. 代理美国海德福斯 Hydra Force产品. Comatrol产品.美国Parker产品.Rexroth插装阀.布赫Bucher产品. 提供插孔成型刀具，油路系统设计,阀块设计服务与选型.制作各式铝合金与钢质阀体

美国SUN减压/溢流 阀PPFC-ABN气控

气控，先导控制式溢流型减压阀利用压缩空气作用在隔膜上以代替可调节弹簧来控制压力设定。溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。空气信号供给是通过阀的六角螺母部位的导气口进行，并且液压设定值与空气压力设定值成正比例，比值为20：1(液压：气压)。

• 所有3口减压阀和减压/溢流阀在尺寸上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。考虑安装配置时，减压/溢流阀的回油路（口3）最好具有公称流量能力。
• 美国SUN减压/溢流 阀PPFC-ABN气控
• 从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
• 口3处的压力决定阀最小设定值且不能超过1000 psi (70 bar)。
• 全程可调范围为50到1500 psi (3,5 到 105 bar)。
• 由于隔膜强度受限，最大空气压力不能超过150 psi (10,5 bar)。
• 进口到出口的最大压力降不能超过3000 psi (210 bar)。
• 先导式操作减压，减压/溢流阀先天不是快速动作阀。如需极好的动态响应，可以考虑使用直动式阀。
• 气控特性可实现防爆远程控制。
• 利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
• 美国SUN减压/溢流 阀PPFC-ABN气控
