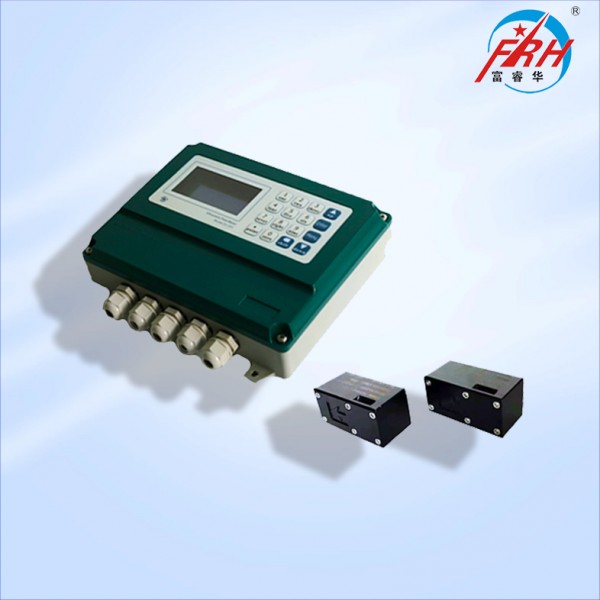

通用型超声波流量计FR-504产品介绍：
FR-504是一款专门针对水的通用型时差式超声波流量计， 相较于其他市面上的超声波流量计，他具有高反应速率，低功耗，稳定性高的特点外，依旧延续了自主研发的TGA技术。TGA 是我司研究超声波时间测量算法并参考现有各种TDC算法，最终 成功研发实现的一种高速、高精度测量的过程时间测量算法。 TGA的时间测量精度可以达到几十ps。同时又具备超声波流量计安装简单使用方便，在不破管，不停水停工的情况下完成安装的特点。
通用型超声波流量计FR-504产品特点：
·具有一定的抗气泡能力：采用数字信号处理，显著提供抗气泡能力
·精度高：标准精度为±1%，通过采用新的测量模型，适用于未知声速的流体，几乎不受流体温度和压力的影响。
·小型，轻量：采用最新的电子技术和数字信号处理电路，实现转换器的小型化和轻量化
·快速响应：采用适合数字信号处理的快速微处理器，实现快速响应
·操作和适用便利性：采用LCD和功能键的简单设定；安装简单的传感器，全口径通用一对传感器
通用型超声波流量计FR-504产品应用：
·江、河、水库原水测量；
·自来水流量测量；
·油并注水量流量测量；
·工业循环水流量测量；
·生产过程耗水量测量；
·冷却循环水流量测量；
·电机阻线圈冷却水流量测量
通用型超声波流量计FR-504主要技术参数：
适用性指标
系统构成：由转换器主机和传感器构成的固定在线流量测量系统
适用流体：气泡量：0-5%的单一介质 流动状态：圆形管道形成的流体
流速量程：0-±3～±5m/s
准 确 度：精度：±1.0%，重复性：0.2%
管道材质：非金属管（PVC、玻璃纤维、石棉水泥管等） 金属管道（不锈钢、碳钢、铸铁、铜、铝管等） 衬里材质：橡胶、灰浆、聚乙烯、四氟、铁氟龙、沥青等（衬里剥落有可能无法测量）
口径：DN25mm～DN1200mm（25mm以下可订制）
介质温度：标配检测探头：-40℃～80℃ 高温型检测探头：0～180℃
环境技术指标
工作温度：变送器：-40℃～60℃ 传感器：-40℃～80℃（标配型检测探头）
测量环境：相对湿度0-99%
防护等级：变送器：IP65； 信号检测探头：P68
电性能指标
供电电源：10～36VDC；90～245VAC；（可选）
信号输出：模拟输出：4～20mA，最大负载7500。 脉冲输出：0～9999Hz，OCT 继电器输出：SPST,最大1Hz、1A@125VACor2A@30VDC 通讯：RS232&RS485
功 耗：15VA以下（交流电） 6W（直流电源）
物理指标
外壳类型：转换器 PVC 检测器 PVC、铝合金
安装方式：转换器，壁挂 检测器，管道夹装及插入式安装
耦合材料：硅橡胶（150℃） 或硅润滑脂（60℃）
信号电缆：屏蔽电缆，标准长度为9米，可加长到270米护套，黑色阻燃乙烯树脂保护层
末端处理：M3端子
尺 寸：主机：(H)154×(L)217×(W)63mm 标准外夹探头：(H)64×(L)27×(W)27mm
重 量：转换器主机 200g 标准外夹信号检测器 100g 标准插入式信号检测器 200g
功能指标
现场显示：240*128LCD，4行显示
显示语言：中文、英文
显示内容：瞬时流速、瞬时流量 正累计值、负累计值、净累计值 测量状态显示：信号、声速、传输时间 瞬时热（冷）量、累积热（冷）量、进口温度、温差（热冷量显示需转换器主机具备能量功能）
流量单位：m3、L、GAL、mg、cf、USbbl、Impbbl、Oilbbl
时间单位：Day、Hour、Min、Sec
能量单位：Gj、Kc、MBtu、KJ、Btu、KWh、MWh7、TH
温度单位：℃、℉
设定功能：面板按键操作
零点设置：通过按键置零
脉冲输出选择：可选择流量、正（负）累积量、净累积量、能量、热（冷）量累积等
继电器输出选择：无信号，反向，报警1，报警2，定量，正累积，负累积，净累积等
报警输出：两路报警输出功能，可分别设定上下限报警值
历史数据：可以查看日积累量、月积累量和年积累量
数据储存（可选）：外置SD卡数据存储，存储周期可设定
安全性功能：系统恢复及仪表操作权限密码设置功能
