绝缘接头处排流装置

绝缘接头处排流装置有两种安装方式，也就是地表安装和支架安装。其中，地表安装是将固态去耦合器的一端连接在管道上，另一端则连在接地网上，在这里要注意接地网的电阻值大小。还有，支架安装，是将固态去耦合器安装在防爆箱结构中，

主要经销：直流电压梯度检测仪，密间隔管地电位检测仪，DCVG/CIPS，高端钢丝绳探伤仪，进口钢丝绳检测仪，土壤电阻率测试仪，进口钢丝绳探伤仪，土壤电导率检测仪，埋地管道防腐层检测系统，金属磁记忆检测仪，应力集中磁检测仪，金属裂纹检测仪，TSC-2M-8，TSC-3M-12，电梯加速度测试仪，超声波测厚仪，埋地管道防腐层状况检测仪，金属应力集中检测仪，便携式钢丝绳探伤仪，钢丝绳在线监测系统，电梯测速仪，进口钢丝绳探伤仪，多功能听漏仪，相关仪，埋地绝缘法兰测试仪，绝缘接头检测仪，绝缘法兰绝缘性测试仪，光谱仪，手持式合金分析仪，寻管仪，声发射，超声波探伤仪，高温测厚仪，储罐底板腐蚀扫描仪，管道腐蚀漏磁检测仪，X射线机，地上法兰绝缘检测仪。

固态去耦合器绝缘接头处排流装置

：张威

美国DEI（Dairyland Electrical Industries）公司SSD固态去耦合器是一款具有隔直通交功能的交流干扰防护产品，具有很高的稳态交流干扰电流、故障电流、雷电冲击导通能力和极低的直流漏流水平。该产品可以安装在管道与高压输电线路、电气化铁路的并行交叉位置，也可以安装在站场、阀室集中接地位置，为金属管道提供交流干扰以及故障电流和雷击浪涌防护，同时避免阴极保护电流的流失。

绝缘接头处排流装置作为直流隔离和交流导通装置，SSD在一定的电压范围内阻止直流电流的导通，同时为交流电流提供低阻抗通道。当固态去耦合器两个端子之间的电压超过直流导通阈值时，SSD呈现直流低阻抗导通模式；当两个端子之间的电压降低到直流导通阈值以下时，SSD重新对直流电流呈现高阻抗，切断直流电流。

SSD在遇到故障电流或雷击电流冲击时，内部模块能瞬间导通，将干扰电流通过接地泄放入大地，从而起到了对管道设施和人员保护的作用。只要雷击电流冲击不是在极短的时间内连续发生，理论上来说固态去耦合器的使用寿命是无限的。

SSD产品经过独立的实验室认证，获得了UL(Underwriters Laboratories)和Demko认证，取得UL、CUI(满足CSA要求)列名和CE标志。

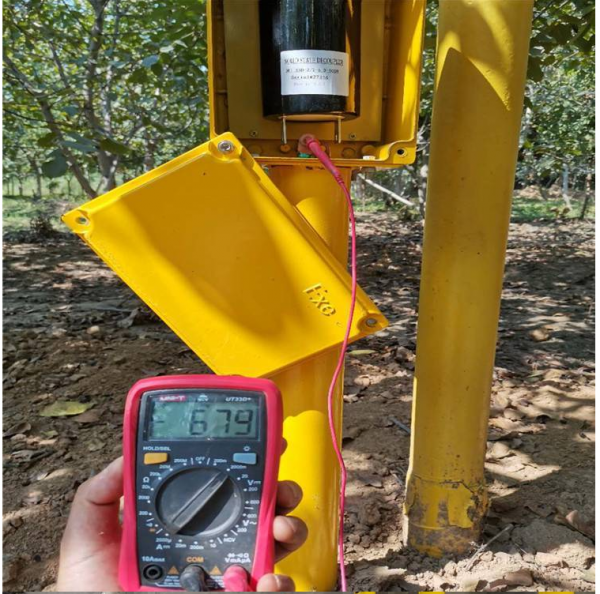

固态去耦合器有两种安装方式，也就是地表安装和支架安装。其中，地表安装是将固态去耦合器的一端连接在管道上，另一端则连在接地网上，在这里要注意接地网的电阻值大小。还有，支架安装，是将固态去耦合器安装在防爆箱结构中，

故障现象

可能的原因

验证

直流去耦合器两侧交流电压相差较大

电容小，容抗大，有较 大的电压降，或电容开路

更换直流去耦合器

接地极电位正向偏移，管地电位负向偏移

电容故障，接地极材料与管道具有不同的对地电位，导致二极管整流，或正向二极管损坏

用9V电池给直流去耦合器正反向充电，测量残压是否为阙值

用电流表跨接直流去耦合器，直流电流很小

接地极电缆断路。采用了锌接地极，接地极电位和管地电位接近

测量接地极电位或接地电阻
