FPC排线耐折测试，是验证其在反复弯折下机械和电气性能的核心可靠性测试。

整个测试流程可以分为以下几个关键部分：

测试前的准备工作

样品制备：通常选用成品FPC，或制作长度为≥100mm、宽度5-20mm的专用样条。每组测试至少需要5片样品以保证数据有效性。

环境预处理：测试前，样品需在温度23±2℃、相对湿度50±5%RH的标准环境下静置至少24小时，以消除内应力。

初始性能检测：记录初始性能，包括用低电阻测试仪测出毫欧级的初始电阻值，并用光学显微镜确认无铜箔裂纹、基材划痕等微观缺陷。

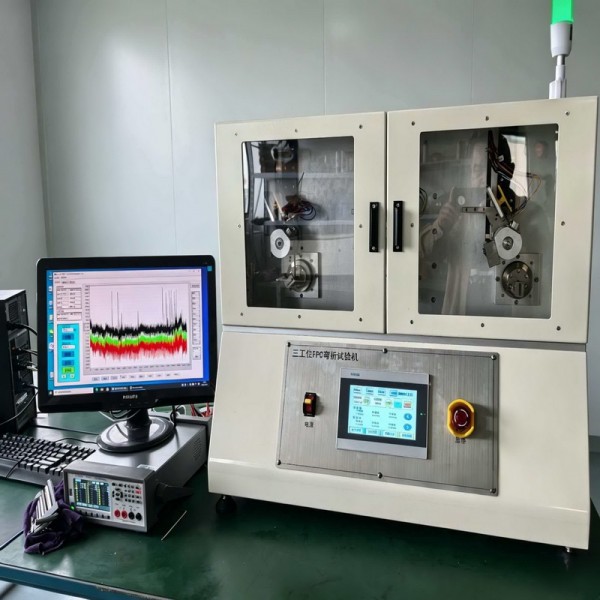

FPC排线耐折测试核心测试方法

FPC耐折测试主要有两种常见方法：

MIT法：样品被夹具固定，施加一定张力后，在特定半径（如0.38mm）的折口上往复弯折，直至失效。通常遵循JIS C5016等标准，适用性广。

U型折叠法：模拟实际使用场景，让FPC在设定好的半径（如1.5mm）和角度（如180°）下，像门一样反复折叠展开。行业常用IPC-TM-650等标准进行测试。

关键测试参数

为确保测试可重复，以下参数需根据标准或产品要求设定：

弯折半径：关键应力参数。从极限的0.3mm，到折叠屏主流的0.5mm或1.5mm不等。

弯折角度：消费电子常采用±90°或180°的往复运动。

测试速度：一般在10-30次/分钟模拟日常使用，部分标准也采用175±10次/分钟的加速测试。

测试次数：目标循环次数跨度大。一般消费电子产品要求1万-5万次，而折叠屏等应用则要求10万-20万次，甚至100万次。

性能监测与评估

电气性能监测：测试中必须实时监测线路导通性。一旦电阻变化率超过阈值（如10%），即判定为失效，设备自动停机。

外观检查：测试结束后，还需用显微镜仔细检查弯折区，确认是否出现覆盖膜微裂纹、分层或铜箔暴露等隐患。

小结：FPC软排线的耐折测试贯穿了从样品准备、参数设定、性能监测到结果评估的全过程。在实际应用中，还需综合考虑材料特性、测试标准和应用场景等多方面因素。

若需要FPC排线耐折测试设备可以咨询菲唐（唯克）检测设备！
