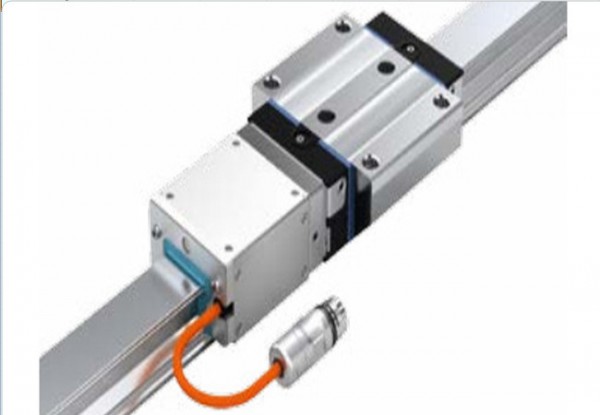

rexroth力士乐集成式测量系统

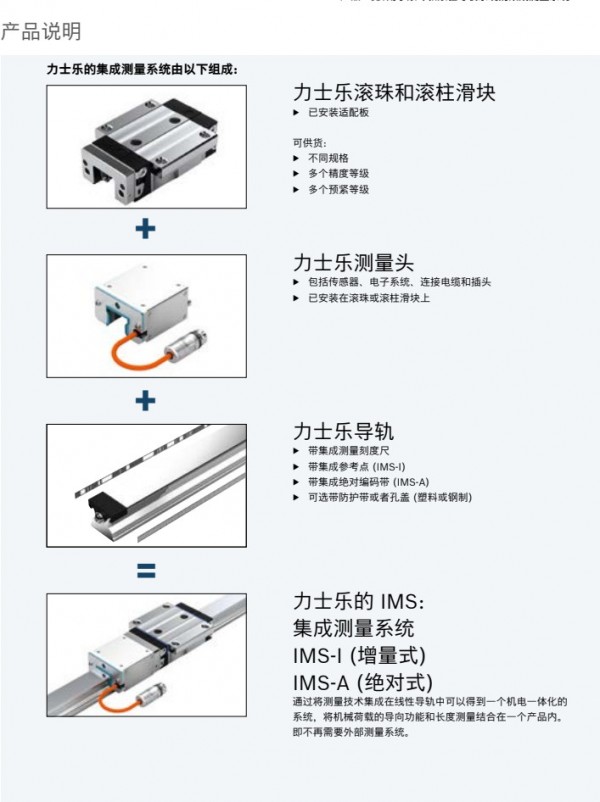

凯渥自动化科技（上海）有限公司提供rexroth力士乐集成式测量系统。1、导轨系统说明和技术数据
1 增量式刻度尺，以 1000μm 的划分
2 编码带
3 防护
4 带防护带和防护端盖的导轨
5 带塑料或钢制孔盖的导轨
导轨
增量式测量刻度尺和参考点以及编码带已集成在测量系统的导轨内。因此所有的校准工作已在工厂完成。所以对用户而言测量系
统没有额外的安装成本。此外无需额外的安装空间。
不允许与制动或夹紧元件一起使用。
导轨的安装和固定螺栓的防护
导轨从上面用螺栓拧紧。删除孔可以用防护带 (4) 或孔盖 (5) 进行密封。
测量刻度尺
所谓的测量刻度尺 (1/2) 集成在导轨中。它由钢制的栅格带组成。对于 IMS-I，增量式测量刻度尺和参考点被集成到导轨内，而 IMS-A
中这些参考点被编码带取代。
增量测量刻度尺 (1)：
测量刻度尺本身在扫描时仅提供升序或降序的数值 (增量信号)。测量刻度尺的精度由精度等级决定。
编码带 (2)：
编码带在系统启动时提供位置信息。

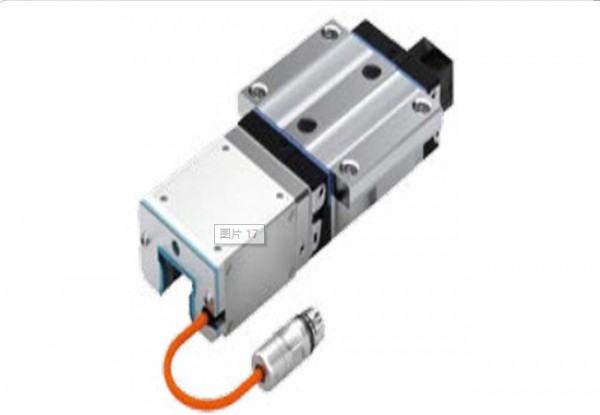

rexroth力士乐集成式测量系统
参考点：
测量刻度尺本身在扫描时仅提供升序或降序的信号 (增量信号)：用此增量式测量方法无法检测到测量系统的位置。
确定滑块在导轨上的位置时需要一个附加的参考。
这可以通过不同的方法实现：
– 单个参考点
– 外部机械止挡或开关
测量刻度尺的保护
rexroth力士乐集成式测量系统
防护 (3) (不锈钢带) 保护测量刻度尺 (1/2) 免受脏污。不锈钢带是与导轨用激光焊接在一起的。从而可以达到防护等级 IP67
