SG304S 供应SG304S一到四触摸通道的4位MCU

供应SG304S一到四触摸通道的4位MCU

深圳市速杰通科技有限公司成立于2008年，是一家集设计、开发、销售及配套方案为一体的高新技术企业，公司专业致力于电容式触摸感应IC的设计与销售，凭借的技术设计能力和丰富的实战经验，为广大客户提供稳定、高效、低成本的触摸控制IC、LED调光IC和整体解决方案，产品已涵盖安防、医疗、家电、玩具、照明、电子礼品、无线遥控等各个领域，历经多年发展，速杰通科技与国内多家知名企业和中小型企业建立了长期战略合作关系，并在江浙一带、福建、广东等地有着大量的并持续扩大的客户网络，由于公司具有专业的创新的技术设计优势和热情周到的服务态度，速杰通科技已征得所有客户认可并成为值得信赖的触摸芯片和调光方案供应商。

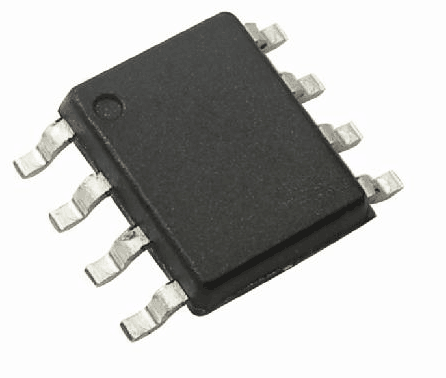

SG304S 是一个 1～4 个触摸通道的 4 位 MCU，它具有 OTP-ROM(一次可写入只读存储器)、 SRAM(静态随机存储器)、Timer(定时器)/Counter(计数器)、watch dog timer(看门狗定时器)、PWM(脉 宽调制信号)、Interrupt service(中断服务)、GPIO(通用输入输出端口)，以及应用的 LVR(低压 复位)和触摸检测功能；该设备还适用于控制设备和消费类产品中的各种简单应用。

2、特征：

● 工作电压范围：3.5V~5.5V(LVR@2.7V)；2.2V~5.5V(LVR@2.0V)

● 共有 26 条关键指令和两种寻址模式，4 层堆栈

● 带有 1984*16 程序 ROM(MTP)和 144*4 SRAM 的工作存储器

● 两个时基：提供两个不同周期的中断请求

● 1 个 8 位 TCP1 自动重装定时器/计数器(软件选择的 4 种时钟源)

● 1 个 8 位 TCP2 自动重载定时器/计数器，可改善 PWM 功能(软件选择的 4 种时钟源)

● 内置 3 组 8 位 PWM 输出

● 提供 2 个 IO 端口+4 个触摸端口或 6 个通用可编程 IO 端口 ◊ IO 端口内置按键唤醒功能，可通过软件设置启动 ◊ 提供外部中断输入 ◊ 提供内部信号输出，例如：PWM

● MCU 系统保护和省电控制模式： ◊ 内置看门狗定时器(WDT)电路 ◊ 内置低压复位(LVR)功能 ◊ 超出用户程序的范围检测 ◊ 提供高/低系统运行速度，睡眠和停止模式以进行节能控制

● 3 个带触摸检测的引脚

● 上电或复位释放后，MCU 将自动进入低速运行模式(RC32K 开启，RC8M 关闭)

● 除读取表指令(RTB)外，大多数指令需要 1 个字和 1 个机器周期(2 个系统时钟)

● 提供 8 个中断源 ◊ 外部：INT0、INT1(与 IO 共用) ◊ 内部：两个定时器/计数器，两个时基，两个触摸端的中断

● 系统工作频率：(VDD=5V 时) 高速系统振荡器(RC8M)： ◊ 内置 RC 振荡器：8MHz(典型值)±5% ◊ 高速系统时钟(OSCH)：4MHz(典型值) 低速外围振荡器(RC32K)： ◊ 内置 RC 振荡器：32KHz(典型值)±30% ◊ 低速外设时钟(OSCL)：32KHz(典型值) 供应SG304S一到四触摸通道的4位MCU供应SG304S一到四触摸通道的4位MCU供应SG304S一到四触摸通道的4位MCU供应SG304S一到四触摸通道的4位MCU
