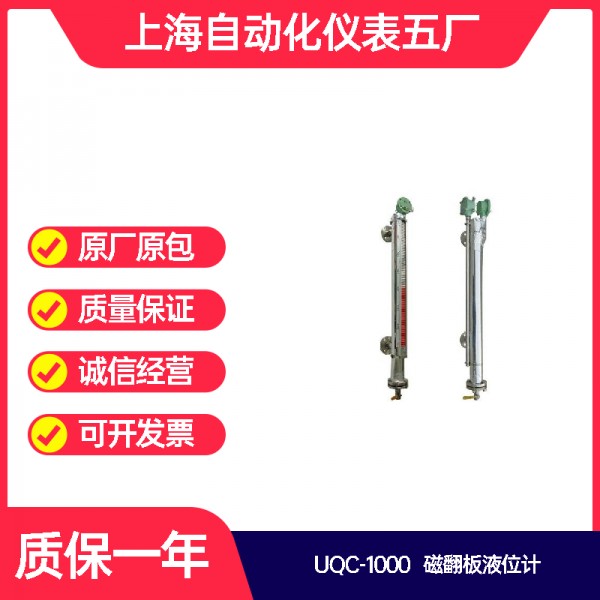

UQC系列磁性浮球液位计

UQC系列磁性浮球液位计，是按磁性液位计HG/T21584－95标准研制生产的产品。可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离，所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。同时，当与其它仪表配套时，可实现液位的上、下

上海自动化仪表产品销售网 成立于1989年12月12号，座落在上海静安区，地处繁华地段，交通方便，生产工艺，检测设备齐全，技术起点高，性能优异，品种齐全、质量可靠、价格优惠、是我公司产品的特点，配以完善的售后服务，使我公司产品深受广大客户信赖。是专业从事工业自动化仪表的研发、设计、制造、营销于一体的综合型企业，公司主要生产：各种热电偶（铠装热电偶 铂铑热电偶 耐磨热电偶 手持热电偶）、热电阻、温度计、数字测温仪、数显仪表、压力（差压）变送器、电线电缆、补偿导线、桥架、控制盘柜、仪表管件阀门等。

UQC系列磁性浮球液位计
 结构和原理
液位计根据浮力原理和磁性耦合作用研制成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到液位指示器，驱动红液位指示器中的红，白翻柱翻转。、当液位上升时，翻柱随着液位高度相应变成红色，红色的高度表示容器中液位的高度，反之，液位下降时翻柱将由原来的红色变成白色。

LB磁性位置变送器由液位传感器和装换模块组成。该变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的外浮子室的外侧，使其处于液位计同一磁场系统中，当磁性浮子液位上下移动时，对应液位位置的干簧吸合改变电子线路中电阻值输出4~20mADC标准信号输出
AK型磁性报警开关采用日本进口的全密封磁保持开关，该报警开关以捆绑的形式固定在UQC磁性浮球液位计外浮子式的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的全密封保持开关作用吸合，输出开关信号，通过控制装置达到控制目的。
上述的位置变送器和报警开关输出的信号可方便与各类仪表配套使用，从而达到控制，调节，显示及报警的目的
 UQC系列磁性浮球液位计
□  特点
● 适用于容器内液体介质的液位，界位测量。除现场指示外，还可配远位置变送器、报警开关进行远距离信号传递
●指示新颖，读数直观，指示器的观察方向可根据用户的需要位置而改变。
● 指示机构与被介质完全隔离，因而密封性好，可靠性高，使用安全。
● 结构简单，安装方便，维修费用低。
● 耐腐蚀、防爆，无需电源
 UQC系列磁性浮球液位计
□  主要技术指标
●测量范围：侧装式：300～15000mm;  顶装式：300～4000  底装式 300-4000
●精确度：10mm
●工作压力：≤2.5Mpa(普通型) 
                 ≤16Mpa（高压型）
●介质密度：≥0.45g/cm3
●介质温度：-196～＋350℃
●介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。                                    
●连接法兰：采用化工部标准 HG20592～20635－97

□  选型差数表

C	侧装式：C10～C18（该格只填数字）
T	顶装式：T30～T35（该格只填数字）
D	底装式：D40～D45（该格只填数字）
	O	盲板法兰，不配排污阀
	W	液位计底部配排污阀
		An	配AK型磁性报警开关，表示报警开关的数量，n=1，2，3-----
			R	配捆绑式LB型磁性位置变送器，输出二线制4~20mADC
				P	普通防水型
				B	本质安全型iaIICT4配DFA-3100齐纳安全栅（GY00189）,安全栅有用户自备
				Bd	Diict4~CT6
					L=	测量范围(mm)
						-□ □	介质温度
							D	开口常压容器
							□	工作压力


□   测装式：型号UQC-C10/C11/12/13/14/15/16/17/18

系列型号UQC-C	结构特点	接液材质	测量范围mm	适用介质条件			法兰连接	浮子材料
				温度（℃）	压力（MPa）	密度（g/cm3）	DN(mm)
C10	标准型	304	300~800	£150	£2.5	³0.46	25	304，316，T肽合金
C11a	高温低压型	304,316	300~800	£350	£4.0		25	304，316，T肽合金
C11b	高温中压型	304,316	300~800	£350	£9.6	³0.7	25	304，316，T肽合金
C11c	高温高压型	304,316	300~800	£150	£9.6		25	304，316，T肽合金
C12	低温高压型	304,316	300~800	£350	£16		25	304，316，T肽合金
C12a	高温高压型	304,316	300~800	£150	£16	³0.7	25	304，316，T肽合金
C13	液化气专用型	304,316	300~800	£150	£2.0	³0.46	25	304，316，T肽合金
C14	普通耐腐型	316	300~800	£150	£4.0	³0.7	25	304，316，T肽合金
C15	PVU耐腐型	PVC-U	300~400	£45	£0.6	³0.46	25	PVC-U
C16	防腐型（内衬四氟）	不锈钢内衬PTFE	300~400	£150	£2.0	³0.8	25	PTFE
C17	蒸汽夹套加热型	304,316	300~400	£150	£2.5	³0.7	25	304，316，T肽合金
C18	防霜型	304,316	300~400	-196~+100	£2.5	³0.6	25	304，316，T肽合金

注意：1，以上表中的外形及安装尺寸见图示，液位计底部的排污阀用户在订货时必须注明，一般情况下液位计在出厂不配排污阀
2，浮子长度300~500mm，通常为300mm.
3,法兰连接DN可根据用户要求定制，表中所例技术参数为本公司常规产品，如用户有特殊要求可根据实际情况特殊设计
4，高温型是采用陶瓷翻柱
5，介质密度小于0.8g/cm3时浮子采用肽合金材料。
6，上部排气孔如果需要在订货时必须注明
