产品说明

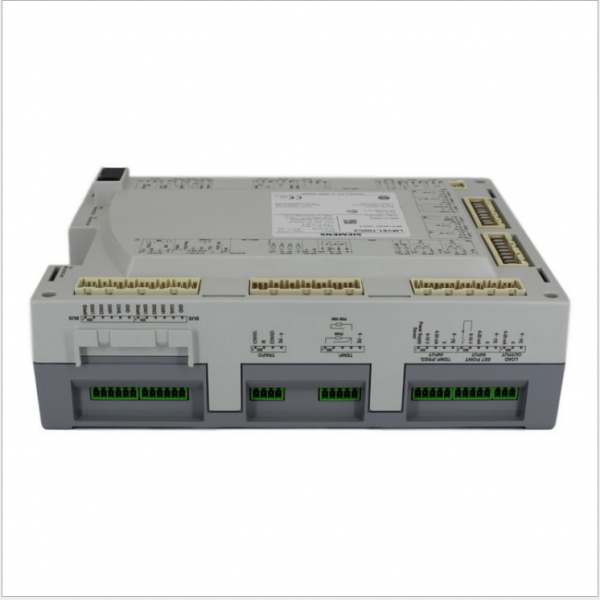

siemens资源管理器LMV51.100C2,不要将探测器的电线与其他电线安装在一起 –线路电容减少火焰信号的级别 –使用单独的电缆 查看探测器线路所允许的最大长度(参考«技术手册») 有电击危险时离子棒不受保护 找出并确认点火电极和电离探针的位置这样点火火花不会越过离子棒(超负荷电危险)
和影响电离的检查
siemens资源管理器LMV51.100C2,绝缘电阻 –离子棒和地面之间的最小电阻是50M –污染的探测器支架会减小绝缘电阻,从而支持蠕动电流 燃烧器的接线应符合有关的规章;将锅炉单独接地是不够的

控制器单元和其他电缆必须与高压点火电缆分开安装。 不要混淆相线和中线。 安装开关,保险丝,接地等,应符合本地规章。 连接图显示将一条接地中点导线应用于燃烧控制器。在网络内的电离电流监控无接
地中点导线的情况下,接线柱2必须通过一个RC单元(型号:
ARC466890660)。连接地面导线。必须遵守当地的规则(例如:电击危险的保护)
因为AC230V/50Hz的主电压会产生最高2.7mA的电流泄漏。
确认不超过接线柱所能允许的最大电流量。 不要提供外部的主电压到燃烧控制器的控制输出,当测试装置控制燃烧控制器(燃料
siemens资源管理器LMV51.100C2,阀等),LME不要连接。
在没有风机的情况下,AGK25必须与接线端3连接,否则燃烧器不能可靠启动。 为了安全起见,将中性导线连接到接线柱2。如下所示,燃烧器元件(风机、点火变
压器、气阀)必须连接到中线导线上。中性导线和接线柱2之间的连接是在控制单元
底部事先接线。
