价格：电议
所在地：山东 淄博市
型号：UVOZ-3000
更新时间：2021-06-24
浏览次数：1419
公司地址：山东省淄博市张店区三赢路西首科技工业创业园3号厂房2楼1-3跨
15269312234(女士)

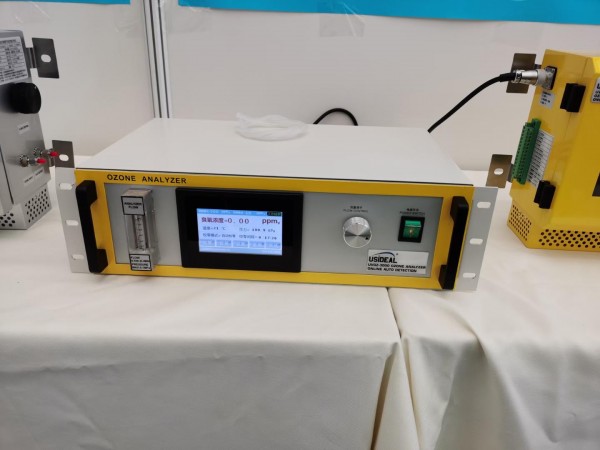

USIDEAL臭氧尾气浓度分析仪 依据朗伯—比尔定律，中华人民共和国国家环境标准《环境空气臭氧的测定-紫外光度法》、中华人民共和国建设部《水处理用臭氧发生器》的检定及标定方法来设计制造。通过测量臭氧对紫外光吸收前后的光信号强度变化，由此计算出当前臭氧浓度值。设备使用先进的双光路紫外光源系统，内设有灯管智能管理系统，开机后可使紫外灯管迅速达到测量状态，采用国外分离式光池技术，设备具有无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操简单、使用成本低等特点。主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体。广泛制化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。
臭氧分析仪带有触摸屏操作界面，实时显示臭氧气体的浓度，带有压力和温度补偿及显示，可设置自动校零时间和手动校零模式。高浓度（g/Nm3）量程带有流量输入功能，可实时显示臭氧发生器的产量。带有两组继电器信号输出，用户可自由选择高报警点和低报警点信号输出连接。核心部件采用紫外长寿命光源系统，采用高透光率石英片，保证零点的稳定性，防止零点漂移影响检测浓度的准确性。根据国外光池技术设计的耐压力，耐冲击的独立光池结构，校零操作时气体流量、压力、流速保持不变，防止气流冲击对校零产生影响，无需关闭臭氧进气可完成校零操作，保证设备可以每天24小时连续运行。
应用领域：臭氧发生器厂家，市政用水行业，工业污水行业，精细化工行业食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。
UVOZ-3000型臭氧气体浓度分析仪，可选量程及工作方式。
|
量程 |
取样方式 |
应用领域 |
|
0-300 mg/L |
正压取样，带有压力，温度补偿 |
臭氧发生器出口浓度实时检测。 |
|
0-100 mg/L |
正压取样，带有压力，温度补偿 |
臭氧发生器出口浓度实时检测。 |
|
0-50 mg/L |
正压或负压取样，带有压力，温度补偿 |
臭氧发生器出口或尾气臭氧浓度检测。 |
|
0-1000ppm |
正压或负压取样，带有压力，温度补偿 |
箱体内臭氧浓度实时检测。 |
|
0-100ppm |
正压或负压取样，带有压力，温度补偿 |
空间或房间内臭氧浓度实时检测。 |
二、 USIDEAL臭氧尾气浓度分析仪 产品技术参数
|
测量量程： |
□0-300mg/L |
|
|
|
显示分辨率： |
□0.01ppm □0.01 mg/L 注：1mg/L=1g/m3=467ppm |
||
|
显示单位： |
□ppm □mg/L |
||
|
取样方式： |
□正压取样 □负压取样 |
||
|
内容界面： |
□臭氧浓度 □温度补偿 □压力补偿 |
||
|
光源寿命： |
约30000-50000小时 |
||
|
显示界面： |
4.3寸触摸屏操作界面 |
||
|
辅助功能： |
温度补偿、压力补偿 |
||
|
取样流量： |
0.5L±0.2L/min |
||
|
输入压力： |
<0.1MPa |
||
|
浓度误差 : |
<±0.5％FS(全量程) |
||
|
线性误差 : |
<±0.5％FS(全量程) |
||
|
零点漂移： |
<±0.3%.FS(全量程) |
||
|
反应时间 : |
信号0.03秒, 显示 0.3秒； |
||
|
环境温度 : |
-20～50℃； |
||
|
取样接口： |
□旁路取样Φ6（6*4mm快拧接口） □串联取样Φ8（8*6mm快拧接口） |
||
|
通讯方式： |
RS-485 |
||
|
输出方式： |
4-20mA(有源) |
||
|
继电信号： |
高报警点信号，低报警点信号； |
||
|
输入电源： |
AC 110-220V； |
||
|
仪表尺寸： |
133mm(高）×482mm(宽)×300mm(深)，19寸3U机箱； |
||
|
免费质保： |
光源免费质保2年；主机免费质保2年（进油、进水、不当使用除外） |
||
|
标准配置 |
□防腐流量计 □进气过滤器 □臭氧尾气破坏器 □负压抽吸气泵 |
||
三、产品技术特点
|
测试方法 |
双光路紫外光吸收法，长寿命光源系统，测量精度高。 |
|
测量原理 |
依据朗伯—比尔定律，通过光度吸收原理准确测量。 |
|
光源系统 |
国外长寿命紫外光源系统（波长253.7nm），免费质保2年。 |
|
使用方式 |
室内安装使用，配置电源及信号端子。 |
|
光池系统 |
分离式光池技术，无泄漏、耐压高、耐大流量采样气体冲击。 |
|
智能补偿 |
内置温度和压力补偿及显示，带有光源自动补偿功能。 |
|
操作方式 |
用户可根据运行状态选择手动校零和自动校零，可设置自动校零时间。 |
|
显示单位 |
高清彩色触摸屏，高浓度量程设置进气体质量流量，实时显示产量。 |
|
数据显示 |
ppm，mg/Nm3可选。 |
|
输出功能 |
4-20mA、RS485通讯、两组报警点输出、电子流量计输入等。 |
|
标准配置 |
防腐流量计，臭氧尾气破坏器，进气过滤器。 |
四、产品结构组成
信号端子输出：
|
(01)4-20MA+ 电流信号输出 |
(08)ALARM LOW :NO 低报警点-常开 |
|
(02)4-20MA- 电流信号输出 |
(09)ALARM LOW:COM 低报警点-公共端 |
|
(03)RS485+ 通讯接口（选配） |
(10)ALARM LOW:NC 低报警点-常闭 |
|
(04)RS485- 通讯接口（选配） |
(11)流量信号+ FLOW SIGNAL+ 流量信号接入（选配） |
|
(05)ALARM HIGH:NO 高报警点-常开 |
(12)流量信号- FLOW SIGNAL- 流量信号接入（选配） |
|
(06)ALARM HIGH:COM 高报警点-公共端 |
(13)功能接口+ FUNCTION+ 臭氧发生器调配（选配） |
|
(07)ALARM HIGH:NC 高报警点-常闭 |
(14)功能接口- FUNCTION- 臭氧发生器调配（选配） |

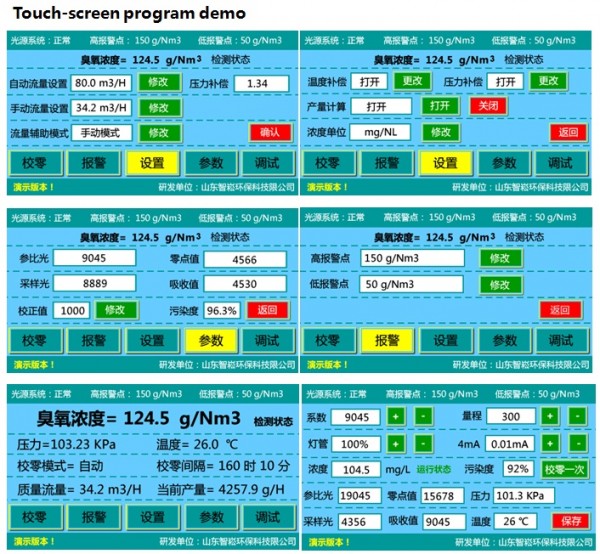

（1）校零菜单
用户可根据情况选择“手动校零”和“自动校零”模式。
自动校零间隔时间用户可根据需要情况进行设置，厂家建议自动校零时间为0小时30分钟左右校准一次。
“手动校零一次”按键，当触发时，臭氧气体浓度分析仪执行一次校零操作。
（2）报警菜单
用户可根据使用情况设置“高报警点”和“低报警点”
臭氧气体浓度分析仪带有两组继电器信号输出，用户可以根据实际使用情况来连接信号输出端子的两组NO、COM、NC继电器信号。
使用继电器信号时应该注意，继电器信号要选择直流电源输入，最大为24V。
尽量避免220VAC直接接入到继电器信号。
（3）设置菜单
= 1 \* GB3 ①用户可设置“温度补偿”数个带入臭氧浓度计算功能的打开和关闭，中国所执行的标准温度值 是20℃，温度补偿的意义：将臭氧分析仪检测室内不同温度下的臭氧气体浓度，转换为标准温度（20℃）下的臭氧浓度值。
= 2 \* GB3 ②用户可设置“压力补偿”数值带入臭氧浓度计算功能的打开和关闭，本仪表所带的压力变送器支持负压和正压的补偿，压力补偿的意义：将臭氧分析仪检测室内不同压力下的臭氧气体浓度，转换为标准压力（101.325KPa）下的臭氧浓度值。
= 3 \* GB3 ③用户可以根据情况选择“浓度单位”可选择的单位如下：
|
ppmv |
ppmv是指空间体积百万分比的简称和ppm、ppm(vol)所表达意义相同。 |
|
mg/m3 |
mg/m3单位，注：1ppm=2.14 mg/m3 |
干燥空气源臭氧浓度换算参见表A.2。
表A.2 干燥空气源臭氧浓度换算
|
体积质量浓度 g/m3 |
质量分数 %wt |
体积分数 %vol |
质量百万分比 ppm(wt) |
体积百万分比 ppm(vol) |
|
1.000 |
0.07734 |
0.04667 |
772.4 |
466.7 |
|
12.93 |
1.000 |
0.6034 |
10000 |
6034 |
|
21.43 |
1.657 |
1.000 |
16573 |
10000 |
|
0.001293 |
0.0001000 |
0.00006034 |
1.000 |
0.6034 |
|
0.002143 |
0.0001657 |
0.0001000 |
1.6573 |
1.000 |
纯氧气源臭氧浓度换算参见表A.3。
表A.3 纯氧气源臭氧浓度换算
|
体积质量浓度 g/m3 |
质量分数 %wt |
体积分数 %vol |
质量百万分比 ppm(wt) |
体积百万分比 ppm(vol) |
|
1.000 |
0.07000 |
0.04667 |
700.0 |
466.7 |
|
14.29 |
1.000 |
0.6667 |
10000 |
6667 |
|
21.43 |
1.500 |
1.000 |
15000 |
10000 |
|
0.001429 |
0.0001000 |
0.00006667 |
1.000 |
0.6667 |
|
0.002143 |
0.0001500 |
0.0001000 |
1.500 |
1.000 |
（4） USIDEAL臭氧尾气浓度分析仪 参数菜单
参数菜单的数据值同由厂家技术人员判断臭氧分析仪性能的参数指标值。本参数页面是双光路紫外吸收法臭氧分析仪各项参数的情况显示，用于判断臭氧分析仪是否处于正常的检测和显示状态的参数展示。
参比光：反应的是紫外LED光源在没有经过气体时光照强度的参数。
采样光：反应是的紫外LED光源在经过检测室（光池）后的光照强度的参数。
零点值和吸收值是臭氧分析仪根据比尔-朗伯定律以及程序算法所得到的一个参数数据值。
校正值：是厂家技术人员出厂修正数据时所调整的参数，需要密码可修改，建议用户不要尝试修改。数值小于130%
系统：“正常”及“故障”根据仪表参数经过计算，来判断臭氧分析仪是否可以正常工作。
（4）调试菜单
调试模式菜单是厂家技术人员用于臭氧气体分析仪的基本设置及各类参数调整的菜单。
用户不要尝试密码进入本菜单，当密码错误达到一定的次数后，臭氧分析仪会自动锁机蓝屏。
4.通讯说明
（1）4-20MA信号输出
本臭氧分析仪的4-20MA信号输出是有源的输出，用户可以直接接入单片机或PLC等数据采集设备，切勿给本臭氧分析仪的4-20MA信号口加载电压。
（2）RS-485通讯说明
通讯方式：Modbus-RTU(RS－485)；
通讯参数：9600，8，N，1；
数据格式：16进制接收，16进制发送
发送校零命令：00 06 03 01 21 15
|
地址 |
命令 |
数据长度 |
数据 |
CRC16校验 |
|
|
0-255 |
06 |
03 |
01 |
CRC低字节 |
CRC高字节 |
数据返回:00 06 03 11 20 D9
|
地址 |
命令 |
数据长度 |
数据 |
CRC16校验 |
|
|
0-255 |
06 |
03 |
11 |
CRC低字节 |
CRC高字节 |
读取当前浓度值：00 06 03 0A 60 D2
|
地址 |
命令 |
数据长度 |
数据 |
CRC16校验 |
|
|
0-255 |
06 |
03 |
0A |
CRC低字节 |
CRC高字节 |
数据返回：00 06 06 00 00 30 39 47 74
当前浓度值为123. 45mg/L
|
地址 |
命令 |
数据长度 |
数据 |
CRC16校验 |
|
|
0-255 |
06 |
06 |
XX XX XX XX |
CRC低字节 |
CRC高字节 |
