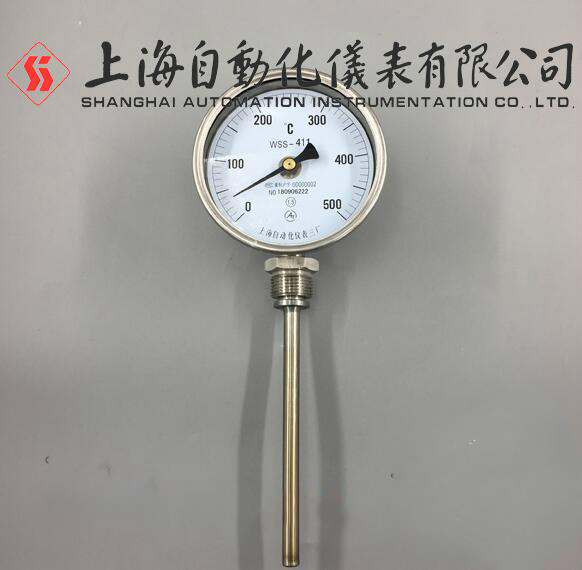

WSS-411 双金属温度计上自仪三厂

上海自动化仪表产品销售网
会员指数： 企业认证：

价格：电议

所在地：上海

型号：WSS-411

更新时间：2021-03-30

浏览次数：1103

公司地址：上海市闸北区灵石路650号

朱经理(先生)

点击查看联系电话 在线询价

产品简介

双金属温度计上自仪三厂概述：本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺.

公司简介

上海自动化仪表产品销售网 成立于1989年12月12号，座落在上海静安区，地处繁华地段，交通方便，生产工艺，检测设备齐全，技术起点高，性能优异，品种齐全、质量可靠、价格优惠、是我公司产品的特点，配以完善的售后服务，使我公司产品深受广大客户信赖。是专业从事工业自动化仪表的研发、设计、制造、营销于一体的综合型企业，公司主要生产：各种热电偶（铠装热电偶 铂铑热电偶 耐磨热电偶 手持热电偶）、热电阻、温度计、数字测温仪、数显仪表、压力（差压）变送器、电线电缆、补偿导线、桥架、控制盘柜、仪表管件阀门等。
展开

产品说明


双金属温度计上自仪三厂概述：

本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度. 与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
双金属温度计上自仪三厂工作原理：
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
双金属温度计上自仪三厂主要技术特性
测温范围：-80-500℃
精确度等级：1.0 /1.5级，
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压小于心2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
双金属温度计型号表示

W
S
S
规格
参数
温
度
仪
表
金
属
膨
胀
式
双
金
属
X

带电接点

-



3

ø60
4

Ø100
5

Ø150
标
度
盘
公
称
直
径
0
角型 亦称轴向型
1
直型 亦称径向型
8
万向型
2
135°型
5
热套式角型
6
热套式直型
7
热套式万向型
结
构
形
式
0
无固定装置
1
可动外螺纹接头
2
可动内螺纹接头
3
固定螺纹
4
固定法兰
5
卡套螺纹
6
卡套法兰
安
装
方
式









F:防腐式 W:防护式
 N:耐震式  D：长颈式
W
S
S
□
-
□
□
□
□

双金属温度计工作条件

温度计型式 工作场所 温度℃ 相对湿度％
普通
电接点型
掩蔽场所 -25～+55 5～100％
户外场所 -40～+85 5～100％
  -40～+55 〈85
为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用

双金属温度计温度计形式
热套式：普通型双金属温度计特别在高温、高压或挥发性有害气体解质内使用时、若仪表损坏时则必须降温、降压或停机。而采用热套型双金属温度计，在仪表损坏须更换时则不必降温降压更不必要停机。则只须更换仪表机芯即可，企业可实现连续生产。
角型（轴向型）：检测元件轴线与标度盘平面垂形式，亦称轴向型。
直型（径向型）：检测元件轴线与标度盘平面平行的形式，亦称径向型
我厂生产的径向型双金属温度计为国内独创弯管式造型，结构新颖、美观轻巧。耐腐防水性能好。表盒与角型温度计通用，有铝板拉伸黑色亚光电泳处理，也有不锈钢板材拉伸成型，弯管也为全不锈钢型。
万向型：除具有角型直型功能外并能由角型转化为直型或由直型转化为角型功能可由用户任意无级调角，所用波纹管及结构件质均为lCr18Ni9Ti不锈钢，故使用方便耐腐性能优越。
温度计一般以角型出厂，即在角型使用时零位不用调整。用户如需直型出厂时，则须在订货时注明。
温度计由直型转化为角型或角型转化为直型时温度计示值有微小变化，一般可忽略不计，如用户有较高要求时，可由用户自行在变型式时调整零位。用户可逆时针旋开表盖，再用板手逆时针松动标盘锁紧螺母在冰点槽内调整“0”位，再锁紧螺母及表盖即可。
热套式长颈型（型号：WSS-D）：热套式长颈型双金属温度计是专为电站温度测量需要专门开发的新型产品。也可用于化工、石油、治金、纺织、医药等部门热力过程的设备和管道介质测温。
在电站热力过程中，为防止热量大量的损失，在热力设备和热力管道外敷设有较厚的保温层，采用以往的双金属温度计因其颈部尺寸较短，往往要将保温层局部破坏方可将表头暴露在外，新开发的热套式长颈型双金属温度计由于采用特殊的结构，使表头高于保温层外，以达到于观察，节约能源。因其是热套式，可随时更换表头
·颈长规格见下表

颈长
A
A‘
形式
直型
160
220

角型
145
205
方向型
216
276
165
225

颈长A尺寸也可以按用户实际需求要定制
·订货时型号按如下要求填写
例如：WSS=481D    L´A=300´216
是指标度盘尺寸为F100，外螺纹固定万向型插入深度300mm颈长216mm
轴向型双金属温度计

型 号
测温范围℃
精度等级
保护管材料
规 格
安装固定装置
D
L
WSS-300
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000

无固定装置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
卡套法兰
WSS-406
Φ100
WSS-506
Φ150

径向型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格（mm） 安装固定装置
D L
WSS-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
 
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
 
无固定装置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可动外螺纹
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可动内螺纹
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺纹
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法兰
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺纹
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60 卡套法兰
WSS-416 Φ100
WSS-516 Φ150

135º型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格(mm) 安装固定装置
D L
WSS-420
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
 
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
 
Φ100
75
100
150
200
300
400
500
750
1000
 
无固定装置
WSS-520 Φ150
WSS-421 Φ100 可动外螺纹
WSS-521 Φ150
WSS-422 Φ100 可动内螺纹
WSS-522 Φ150
WSS-423 Φ100 固定螺纹
WSS-523 Φ150
WSS-424 Φ100 固定法兰
WSS-524 Φ150
WSS-425 Φ100 卡套螺纹
WSS-525 Φ150
WSS-426 Φ100 卡套法兰
WSS-526 Φ150

万向型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格 安装固定装置
D L
WSS-480
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
 
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
 
Φ100
75
100
150
200
300
400
500
750
1000
 
无固定装置
WSS-580 Φ150
WSS-481 Φ100 可动外螺纹
WSS-581 Φ150
WSS-482 Φ100 可动内螺纹
WSS-582 Φ150
WSS-483 Φ100 固定螺纹
WSS-583 Φ150
WSS-484 Φ100 固定法兰
WSS-584 Φ150
WSS-485 Φ100 卡套螺纹
WSS-585 Φ150
WSS-486 Φ100 卡套法兰
WSS-586 Φ150

轴向型双金属温度计

型 号
测温范围℃
精度等级
保护管材料
规 格
安装固定装置
D
L
WSS-350
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000

无固定装置
WSS-450
Φ100
WSS-550
Φ150
WSS-351
Φ60
可动外螺纹
WSS-451
Φ100
WSS-551
Φ150
WSS-352
Φ60
可动内螺纹
WSS-452
Φ100
WSS-552
Φ150
WSS-353
Φ60
固定螺纹
WSS-453
Φ100
WSS-553
Φ150
WSS-354
Φ60
固定法兰
WSS-454
Φ100
WSS-554
Φ150
WSS-355
Φ60
卡套螺纹
WSS-455
Φ100
WSS-555
Φ150
WSS-356
Φ60
卡套法兰
WSS-456
Φ100
WSS-556
Φ150

热套式径向型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格（mm） 安装固定装置
D L
WSS-360
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
 
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
 
无固定装置
WSS-460 Φ100
WSS-560 Φ150
WSS-361 Φ60 可动外螺纹
WSS-461 Φ100
WSS-561 Φ150
WSS-362 Φ60 可动内螺纹
WSS-462 Φ100
WSS-562 Φ150
WSS-363 Φ60 固定螺纹
WSS-463 Φ100
WSS-563 Φ150
WSS-364 Φ60 固定法兰
WSS-464 Φ100
WSS-564 Φ150
WSS-365 Φ60 卡套螺纹
WSS-465 Φ100
WSS-565 Φ150
WSS-366 Φ60 卡套法兰
WSS-466 Φ100
WSS-566 Φ150

热套式万向型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格 安装固定装置
D L
WSS-470
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
 
1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
 
Φ100
75
100
150
200
300
400
500
750
1000
 
无固定装置
WSS-570 Φ150
WSS-471 Φ100 可动外螺纹
WSS-571 Φ150
WSS-472 Φ100 可动内螺纹
WSS-572 Φ150
WSS-473 Φ100 固定螺纹
WSS-573 Φ150
WSS-474 Φ100 固定法兰
WSS-574 Φ150
WSS-475 Φ100 卡套螺纹
WSS-575 Φ150
WSS-476 Φ100 卡套法兰
WSS-576 Φ150

双金属温度计使用与维修
1.为保证温度计的正确性，尾管浸入被测介质的深度视尾管长度不同应在75以上。
2.读数时视线应与标度盘垂直。
3.温度计在正常使用后（一般不超过一年）应按工业双金属温度计有关检定规程进行定期检定。
4.热套式温度计使用过程中遇到损坏需要换时，则只需逆时针松动螺母子，然后放旋出表蕊2，保护套3留在设备中，将新的表蕊装入，勿使双金属螺管与保护套底部接触，旋紧螺母1即可。
5.温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
