价格：电议
所在地：广东 广州市
型号：
更新时间：2024-07-23
浏览次数：826
公司地址：广州市黄埔区西成中街联东U谷科技总部港A1栋10楼
李小姐(女士) 销售代表
支持波形录制回放功能
支持灰度及色温功能
配置多点触控屏，拥有更便捷的操作体验
8英寸（800
丰富的触发和解码功能
支持SCPI通信功能、labview 通信功能
|

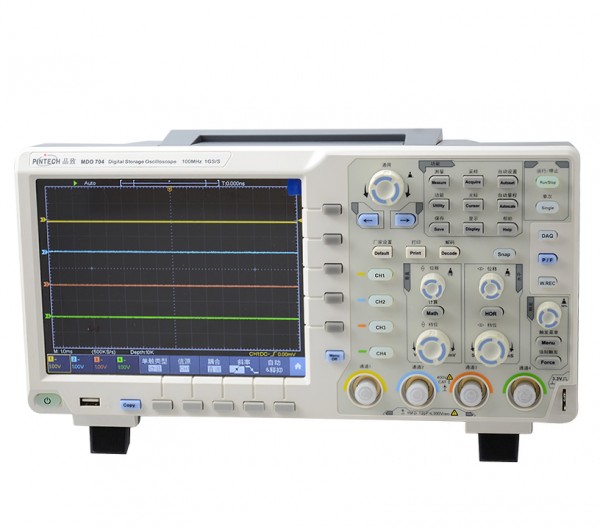

型号 |
MDO704 |
||||||
|
带宽 |
100MHz |
||||||
|
实时采样率 |
1GS/s |
||||||
|
垂直分辨率(A/D) |
8bits |
||||||
|
存储深度 |
40M |
||||||
|
波形刷新率 |
45,000 wfms/s |
||||||
|
时基范围(s/div) |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
||||||
|
上升时间（BNC上典型的） |
≤3.5ns |
||||||
|
通道 |
4 |
||||||
|
显示 |
8英寸(800×600)TFT LCD，支持多点触控 |
||||||
|
输入阻抗 |
1MΩ±2%，与15pF±5pF并联 |
||||||
|
通道间的隔离度 |
50Hz : 100 : 1, 10MHz : 40 : 1 |
||||||
|
最大输入电压 |
1MΩ ≤ 300Vrms; |
||||||
|
直流增益精确度 |
±3% |
||||||
|
直流精度 (平均) |
平均≥16：±（3% +0.05div) for △V |
||||||
|
探头衰减系数 |
0.001X - 1000X, step by 1 - 2 - 5 |
||||||
|
低频响应（交流耦合，-3Db） |
≥5Hz(在BNC处) |
||||||
|
频率稳定度（水平精度） |
±1ppm |
||||||
|
波形内插 |
(sinx) / x，x |
||||||
|
时间间隔（△T）测量精确度 |
单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns) |
||||||
|
输入耦合 |
DC, AC, GND |
||||||
|
垂直灵敏度 |
1mV/div - 10V/div (at input) |
||||||
|
触发类型 |
边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选） |
||||||
|
解码类型(可选) |
I2C, SPI, RS232, CAN |
||||||
|
触发方式 |
自动, 正常, 单次 |
||||||
|
垂直移动范围 |
±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) |
||||||
|
信号制式和行/场频率 （视频触发类型） |
支持任何场频或行频的NTSC、PAL和SECAM广播系统 |
||||||
|
光标测量 |
光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标 |
||||||
|
自动测量 |
峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积 |
||||||
|
数学操作 |
＋, －, ×, ÷, FFT |
||||||
|
存储波形 |
100组 |
||||||
|
李沙育图形 |
带宽 |
满带宽 |
|||||
|
相位差 |
±3 degrees |
||||||
|
接口 |
USB, Pass/Fail, LAN, VGA（选配） |
||||||
|
频率计 |
支持 |
||||||
|
电源 |
100V - 240V AC, 50/60Hz, CAT II |
||||||
|
Fuse |
2A, T class, 250V |
||||||
|
电池 (可选) |
3.7V, 13200mA |
||||||
|
尺寸 |
340mm(长)x177mm(高)x90mm(宽) |
||||||
|
万用表性能参数 （选配） |
|||||||
|
数字显示 |
3¾ 位 (最大显示 4000) |
二极管 |
0V -1.5V |
||||
|
输入阻抗 |
10MΩ |
通断测试 |
<50 (±30) beeping |
||||
|
电容 |
51.2nF - 100uF: ±(3% ± 3 digits) |
||||||
|
电压 |
DCV: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V |
||||||
|
电流 |
DCA: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits) |
||||||
|
电阻 |
400Ω: ±(1% ± 3 digits),4KΩ - 40MΩ: ±(1% ± 1 digit) |
||||||
|
任意波形信号发生器参数 选配 |
|||||||
|
最大输入频率 |
25MHz |
||||||
|
采样率 |
125MS/s |
||||||
|
通道数 |
双通道 |
||||||
|
垂直分辨率 |
14 bits |
||||||
|
输出幅度 |
2mVpp - 6Vpp |
||||||
|
任意波长度 |
8K |
||||||
|
标准波形 |
正弦波、方波、脉冲波、锯齿波 |
||||||
|
任意波形 |
指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等46种内建波形以及用户自定义波形 |
||||||
|
选配功能 |
|||||||
|
VGA |
VGA接口 |
RS232 |
RS232解码 |
||||
|
WIF |
Wifi 功能 |
SPI |
SPI解码 |
||||
|
AWG |
任意波形信号发生器 |
I2C |
I2C解码 |
||||
|
DMM |
万用表功能 |
CAN |
CAN触发/解码 |
||||
|
BAT |
电池（3.7V 13200mAh） |
|
|
||||
|
VGA |
VGA接口 |
|
|||||
