B=900 巴歇尔槽国标尺寸

江苏安腾科技有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：B=900

更新时间：2021-03-10

浏览次数：654

公司地址：淮阴区工业园区经十路西侧

15380650079 张金龙(先生)

点击查看联系电话在线询价

产品简介

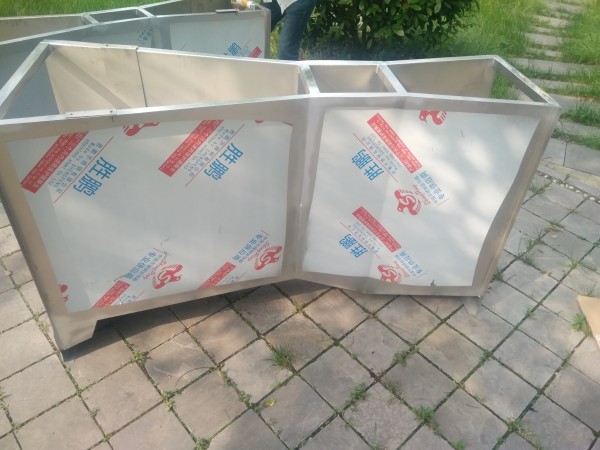

巴歇尔槽是测量明渠流量的辅助装置，配套明渠流量计使用。B=900的是流量是顶多每小时4500吨。是11号槽巴歇尔槽国标尺寸

公司简介

江苏通达仪表有限公司是一家工业自动化产品的科研开发、市场营销和工程技术服务为一体的高科技综合性企业，产品与服务广泛应用于农田灌溉、水利、环保、市政工程、电力、石油、化工、医药、冶金、造纸、食品等多个领域。公司依托雄厚的专业技术力量，主导产品在环保在线监测方面，为北京、天津、河北、河南、广州、海南等多省市环保部门提供了完整的软硬件平台及解决方案。质量是企业兴盛之本公司自成立之日起，就把产品质量作为关系到企业兴衰存亡的大事来抓，引导员工树立起了强烈的产品质量意识和服务质量意识，将“质量至上”的观念融入到了每一个生产和管理环节当中。在产品研发、质量控制等方面取得了较好效果，确保了产品和服务质量过高、过硬、信得过。

展开

产品说明

1、明渠土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
E、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

成品尺寸：

序号	类型	B值（mm）	长宽高（mm）	流量（m3）/小时
1	标准型	25	835267265	19.44
2	标准型	51	773314305	47.52
3	标准型	76	914359517	115.56
4	标准型	152	1525500730	399.6
5	标准型	228	1630675890	903.6
6	标准型	250	28459801060	900
7	标准型	300	28709401200	1440
8	标准型	450	294511201200	2268
9	标准型	600	302013001200	3060
10	标准型	750	309514801200	3960
11	标准型	900	317016601200	4500
12	标准型	1000	320017801250	5400
13	标准型	1200	332020201250	7200
14	标准型	1500	347023801250	9000
15	标准型	1800	362027401250	10800
