价格：电议
所在地：江苏 淮安市
型号：B=25
更新时间：2021-03-10
浏览次数：657
公司地址：淮阴区工业园区经十路西侧
张金龙(先生)
设计原理：
明渠内的流量越大，液位越高;流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。巴氏计量槽 巴氏计量槽巴氏计量槽

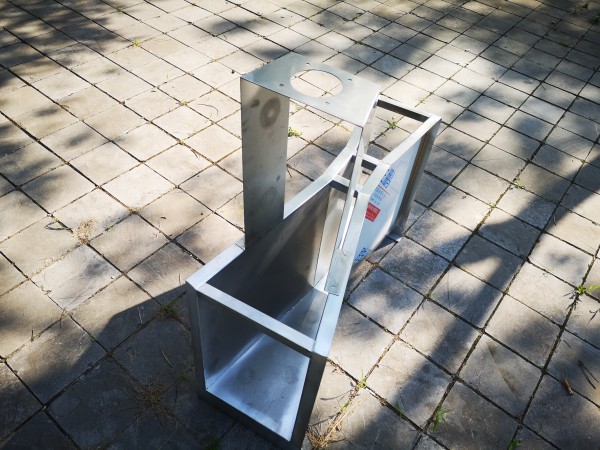

由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反,其结构如图下图所示。
其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游护底长都为槽底高H的函数:
上游护底L,二4H;
下游护底L,=(6^-8) H;
同时，由于量水槽内流速较大，喉道中水面的波动也很大，直接在槽中测定水位有困难。因此，在槽壁设置后观测井，安量测水尺。井底比槽槛要低20-25cm，测井与量水槽可用平置的金属管或混凝土管连接，管子的中心线应高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)处，下游水尺位于喉道末端以上5cm的槽壁处。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。
