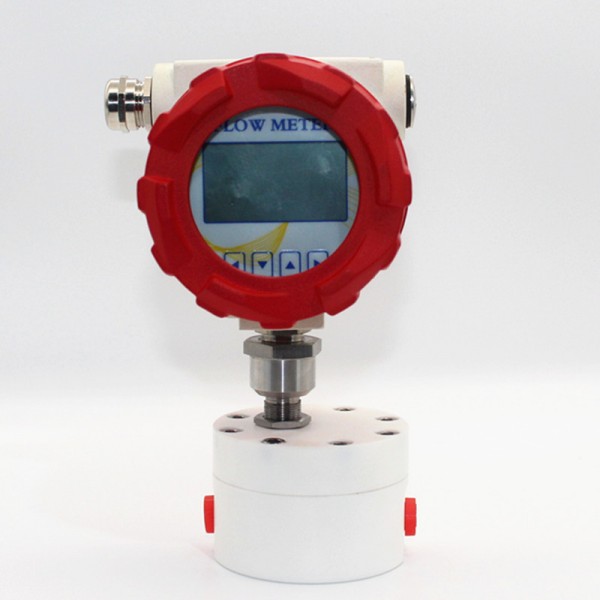

GF系列微小流量圆柱齿轮流量计

上海有恒测控技术有限公司　

会员指数：

企业认证：

价格：电议

所在地：上海

型号：GF系列

更新时间：2024-08-21

浏览次数：1048

公司地址：上海市奉贤区程普路377号

17717557919 汪女士(女士) 销售经理

点击查看联系电话在线询价

产品简介

上海有恒微小流量圆柱齿轮流量计是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量。

公司简介

上海有恒测控技术有限公司位于上海市奉贤区，是一家集研发，生产制造和销售服务为一体的现代化企业。依靠精湛的技术，严格的管理制度，精细的制造工艺，稳定的产品质量，确保交期来赢得广大客户的信赖与好评，公司主要生产热式气体质量流量计、涡街流量计、电磁流量计、明渠流量计、涡轮流量计、金属管浮子流量计、椭圆齿轮流量计、超声波流量计、差压式流量计、超声波液位计、雷达料位计、磁翻板液位计、投入式液位计、压力差压变送器、扩散硅压力变送器、双金属温度计、温度传感器、压力表、智能流量积算仪、智能单光柱测控仪等系列产品。公司实力雄厚，重信用、守合同，并以核潜艇般的姿态，逐步朝着具有实力、专业、现代化的企业前进，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

展开

产品说明

上海有恒微小流量圆柱齿轮流量计是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量。变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

微小流量圆柱齿轮流量计是高精度测量体积流量的变送器.齿轮变送器的工作原理是正位移原理。介质的流动使齿轮转动，圆柱齿轮变送器加工精度高，精密安装。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。在流体流动的作用下，仪表进出口两端形成压差，一对齿轮在轴上不停的旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量。

变送器的转速是通过装在机壳外的传感线圈来检测。当变送器齿轮切割由壳体内*磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

微小流量圆柱齿轮流量计参数表如下

型号	测量范围 l/H	K系数 P/L	最大压力Bar		温度	准确度	接口	外型尺寸
型号	测量范围 l/H	K系数 P/L	铝合金	不锈钢	温度	准确度	接口	外型尺寸
GF2F1P1	0.6-50	9770	150	400	-15-80℃	+/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100）	G1/4	Φ84*65
GF4F1P1	5-250	4780	150	400	-15-80℃		G3/8	Φ84*67
GF6F1P1	10-500	2468	150	400	-15-80℃		G1/2	Φ84*67
GF10F1P1	50-1200	1280	150	400	-15-80℃		G1/2	Φ84*67
GF15F1P1	200-3000	126.75	150	400	-15-80℃		G3/4	Φ1169863.5
GF25F1P1	1000-12000	61.1	150	400	-15-80℃		G1-1/2	15811868
GF32F1P1	2000-20000	59.9	150	400	-15-80℃		G1-1/2	1581868
