产品简介

山东ZR-VY3*25+1*16抗老化电力电缆本公司生产的交流额定电压0.6/1KV聚氯乙烯绝缘电力电缆和35KV及以下交联聚乙烯电力电缆，其性能不仅符合标准GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的电力电缆。

公司简介

天津市电缆总厂橡塑电缆厂，创建于1972年，是以生产矿用橡套电缆，矿用阻燃通信电缆、矿用控制电缆、矿用信号电缆、市内通信电缆的专业厂家。企业按ISO9000标准建立了文件化的质量保证体系，于2000年5月16日通过(天津)长城质量保证中心的第三方审核，取得ISO9002-1994质量体系认证证书，于2003年2月18日通过ISO9001:2000质量保证体系换版验收。矿用通信电缆、信号电缆MHYAV、MHYA32、MHTV、MHY32、MHYVP等矿用控制电缆MKVV、MKVV22、MKVV32等均获得煤矿产品安全标志证书。该厂以“用户至上，优质服务，信守合同"为宗旨，给矿山开采一个安全的保证。

本厂生产全系列的煤矿用阻燃电缆(新通过煤安证的煤矿用阻燃通信电缆，煤矿用〔交联〕控制电缆，煤矿用〔交联〕电力电缆)，YC,YZW通用橡套软电缆，MYPTJ矿用橡套软电缆，JHS防水橡套扁电缆，YH,YHF电焊机电缆，MC采煤机用电缆，ZRVV,NHKVV阻燃耐火电力电缆，KVV控制电缆，BV布电线，MCP采煤机金属软电缆，MZ煤矿用电钻电缆移动软电缆，VV聚氯乙烯绝缘电力电缆，VV22低压交联聚乙烯绝缘电力电缆，YJV交联聚乙烯绝缘电力电缆，KVV聚氯乙烯、KYJV交联聚乙烯、CEFR乙丙胶绝缘、KGG硅橡胶绝缘控制电缆，VV聚氯乙烯、YJV交联聚乙烯、CVV乙丙胶绝缘、KGG硅橡胶绝缘电力软电缆，主要规格有MY，MYP，MC，MCP，MYPTJ，MCPTJ，MZ，MZP，MYQ，UGF，YH，YHF，YHD，JHS，MHYV，MHYVR，MHY32、MHYVP、MHYVRP,MKVV,MKVV22,MKVV32，KVV，KVV22，KVVP，KVVP-22，KVVR，KVVRP，KVVRP-22，VV，VV22，VLV，VLV22，YJV，YJV22等产品已广泛为矿业、电力、冶金、石油、消防、化工、两网改造等基础产业和现代化工程配套，并多次应用在重点建设项目中，80余人的销售及服务人员组成的产品销售服务网遍布全国20多个省市。经过近几年以来的不断发展，如今已成为一个以科技为先导，以科学管理为基准的企业。是生产规模较大的电线电缆专业厂家之一。通过ISO9001质量管理体系认证，2003年荣获CCC国家强制性产品认证证书，“2005年守合同重信用企业"，2006年产品通过“煤矿矿用产品安全标志证书"，产品通过“国家采煤机械质量检验中心"检验。本厂位于环渤海经济圈，地理位置优越，交通十分便利。本厂厂现有员工485人，高级工程师13人，工程技术人员25人，各类专业人员180人。厂区占地面积48000平方米，建筑面积31000平方米，固定资产4600万元，年生产能力3.2亿元。本厂生产设备制造工艺精良，检测手段完备，技术力量雄厚。三十多年来，积极采用国内标准，为国内外用户提供了规格齐全，质量可靠的优良产品。本厂生产的产品已广泛为电力、冶金、石油、消防、化工、两网改造等基础产业和现代化工程配套，并多次应用在重点建设项目中，80余人的销售及服务人员组成的产品销售服务网遍布全国20多个省市。多年来，产品质量稳定，深受用户欢迎。本厂改善和加强了内部质量保证体系，产品已通过生产许可证验收，并已取得ISO9001-2000质量体系认证，使企业的整体素质有了很大提高。

我厂宗旨：用户至上，求真求实，再创佳绩。公司将继续以科技为先导；以管理为后盾；以满足用户要求为目的。自强不息，与新老客户携手并进，共创辉煌。公司董事长携全体员工欢迎您的光临与指导。....

展开

产品说明

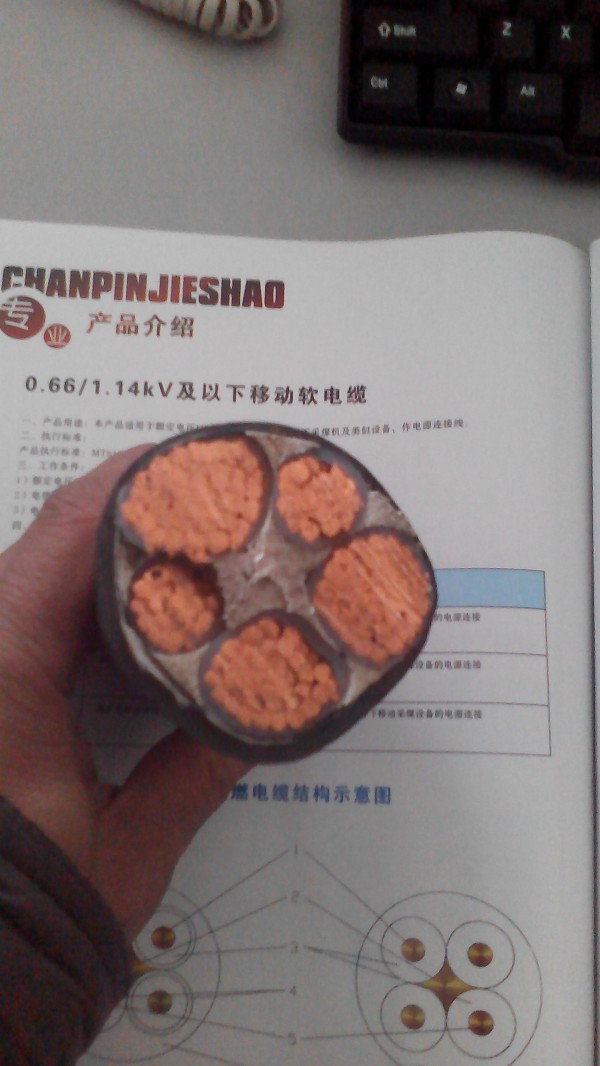

山东ZR-VY3*25+1*16抗老化电力电缆

产品简介

    电力电缆用输配电系统，本公司生产的交流额定电压0.6/1KV聚氯乙烯绝缘电力电缆和35KV及以下交联聚乙烯电力电缆，其性能不仅符合标准GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的电力电缆。
    在阻燃型系列产品中，成功地应用了隔氧技术，不仅0.6/1KV的聚氯乙烯绝缘和交联聚乙烯绝缘阻燃电力电缆能达到GB/T12666.5《成束电力电缆燃烧试验方法》中A类，而且额定电压6/10KV及8.7/15KV交联聚乙烯阻燃电力电缆也能达到A类高阻燃要求且有较大裕度。在交联聚乙烯绝缘高阻燃的基础上又开发了低烟无卤高阻燃隔氧层电力电缆，其低烟无卤性能符合国家标准GB/T17651.1.2和GB/T17650.1.2。这样本公司的交联聚乙烯电力电缆的整体水平低于国内地位。
    本公司生产的耐火型电力电缆为额定电压0.6/1KV铜芯电缆，还可以生产低烟无卤耐火电力电缆、高阻燃隔氧层耐火电力电缆，其耐火性能符合GB/T12666.6《电线电缆耐火特性试验方法》。因此，耐火系列电力电缆的整体性能优良可靠。
    防火电缆的阻水性能符合IEC502-2规定。

二、电缆的型号、名称和用途山东ZR-VY3*25+1*16抗老化电力电缆

序号	型号	名称	使用范围
1	VV VLV VY VLY	聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆	敷设在室内、隧道及管道中，电缆不能承受机械外力作用
	VV22 VLV22 VV23 VLV23	聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆	敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
	VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43	聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆	敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
2	YJV YJLV YJY YJLY	交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆	敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
	YJV22 YJLV22 YJV23 YJLV23	交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆	敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。
	YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43	交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆	敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

注：ZR-阻燃 G-隔氧层 NH-耐火山东ZR-VY3*25+1*16抗老化电力电缆

三、生产范围

型号	芯数	标称截面（mm2)		型号	芯数	标称截面（mm2)
		额定电压（KV）				额定电压（KV）
		0.6/1				0.6/1		6/6(6/10) 8.7/10(8.7/15) 26/35(26/45)
		CU	AL			CU	AL	CU	AL
VV VLV VY VLY	1 2	1.5～1200 1.5～300	4～1200 4～300	YJV YJLV YJY YJLY	1 2	1.5～1200 1.5～300	4～1200 4～300	25～500 …	35～630 …
	3 4	1.5～300 1.5～300	4～300 4～300		3 4	1.5～300 1.5～300	4～300 4～300	25～400 …	35～400 …
	5 3+1	1.5～300 1.5～300	4～300 4～300		5 3+1	1.5～300 1.5～300	4～300 4～300	… …	… …
	3+2 4+1	1.5～300 1.5～300	4～300 4～300		3+2 4+1	1.5～300 1.5～300	4～300 4～300	… …	… …
VV22 VLV22 VV23 VLV23	1 2	10～500 2.5～300	16～500 4～300	YJV22 YJLV22 YJV23 YJLV23	1 2	10～500 2.5～300	16～500 4～300	25～400 …	35～400 …
	3 4	2.5～300 2.5～300	4～300 4～300		3 4	2.5～300 2.5～300	4～300 4～300	25～400 …	35～400 …
	5 3+1	2.5～300 2.5～300	4～300 4～300		5 3+1	2.5～300 2.5～300	4～300 4～300	… …	… …
	3+2 4+1	2.5～300 2.5～300	4～300 4～300		3+2 4+1	2.5～300 2.5～300	4～300 4～300	… …	… …
VV32 VLV32 VV42 VLV42 VV33 VLV33 VV43 VLV43	1 2	50～500 35～300	50～500 50～300	YJV YJLV32 YJV42 YJLV42 YJV33 YJLV33 YJV43 YJLV43	1 2	50～500 35～300	50～500 50～300	25～400 …	35～400 …
	3 4	25～300 25～300	35～300 35～300		3 4	25～300 25～300	35～300 35～300	25～400 …	35～400 …
	5 3+1	25～300 25～300	35～300 35～300		5 3+1	25～300 25～300	35～300 35～300	… …	… …
	3+2 4+1	25～300 25～300	35～300 35～300		3+2 4+1	25～300 25～300	35～300 35～300	… …	… …

注:1、单芯铠装电缆仅用于直流系统，若用于交流系统，应采用非磁性材料的铠装层。
2、可根据用户要求，生产0.6/1KV圆形导体结构或扇形导体结构的各类五芯电缆。

四、电力电缆安装注意事项、使用特性及运行敷设条件

1、电力电缆安装注意事项

    电缆与热力管道平行安装时保持2m的距离，交叉时应保持0.5m。
    电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
    电缆直埋安装时，1-35KV电缆直埋深度不小于0.7m。
    10KV及以下电缆平行安装时，相互净距不小于0.1m，10-35KV不小于0.25m；交叉安装时距离不小于0.5m。
    电缆敷设温度不低于0℃，弯曲半径：多芯电缆≥15(D+d)，单芯电缆≥20(D+d)，（D为电缆外径，d为导体外径）。
    6KV及以上电缆接头：
    ①安装电缆终端头时，必须剥除半导体电屏蔽层，操作时不得损伤绝缘，应避免刀痕凹凸不平的情况，必要时用砂纸磨平；屏蔽端部应平整，并要把石墨层（碳粒）清除干净。
    ②塑料绝缘电缆端头铜带屏蔽和钢铠必须良好接地，对短路也遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动势，甚至“打火”及燃烧护套等事故。接地引出线要求采用我镀锡编织铜线，和电缆铜带连接时应用铬铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
    ③三相铜带屏蔽应分别与地线相连，注意屏蔽接地线和钢铠接地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
    对电缆端头和中间接头的基本要求：a.导体连接好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
    电缆端头必须使用防止水及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。
    电缆的装卸必须使用吊车或叉车，禁止平运，平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤。
    电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光爆晒，电缆端头进水等。
    注意：电线电缆安装应熟悉电线电缆性能的安装人员或专职技术人员担任，如仍有不清事项，请向相关技术部门或我厂技术部咨询。

2、电缆的使用特性及运行敷设条件

额定电压0.6/1KV聚氯乙烯绝缘电力电缆
    ①电缆导体的长期允许工作温度：≤70℃
    ②短路时（最长持续时间不超过5S）电缆的最高工作温度：160℃
    ③电缆敷设后经受直流电压3.5KV/15min不击穿。
    ④在空气中敷设
    a.单芯电缆平行敷设时的中心距离：185mm2及以下电缆直径的2倍：240mm2及以上为90mm
    b.周围环境温度：30℃
    c.不同环境温度下载流量的校正系数：

环境温度（℃）	20	25	30	35	40	45
校正系数	1.12	1.06	1.00	0.94	0.87	0.79

    ⑤直埋敷设
    a.单芯电缆不接角敷设时，中心距离为电缆直径的2倍。
    b.周围环境温度：25℃
    c.土壤热阻系数：1.0K·m/W
    d.直埋深度：0.7m
    e.不同环境温度下载流量校正系数：

环境温度（℃）	15	20	25	30	35
校正系数	1.11	1.05	1.00	0.94	0.88

额定电压35KV及以下交联聚乙烯绝缘电力电缆
    ①电缆导体的长期允许工作温度：≤90℃
    ②短路时（最长持续时间不超过5S）电缆的最高工作温度：250℃
    ③空气中敷设
   a.单芯电缆平行敷设时的中心距离：185mm2及以下为电缆直径的2倍：240mm2及以上为90mm
    b.周围环境温度：40℃
    ④直埋敷设
    a.单芯电缆不接触敷设时，中心距离为电缆直径的2倍
    b.周围环境温度：25℃
    c.土壤热阻系数：1.0K·m/W
    d.直埋深度：0.7m
    ⑤不同环境温度下载流量的校正系数：

环境温度 (℃)	在空气敷设									直埋敷设
环境温度 (℃)	10	15	20	25	30	35	40	45	50	10	15	20	25	30	35	40	45
校正系数	1.26	1.22	1.18	1.14	1.09	1.04	1.00	0.94	0.89	1.11	1.07	1.04	1.00	0.96	0.92	0.87	0.83
