KD-CLC上装防溢流防静电控制器

KD-CLC上装防溢流防静电控制器是专为顶部付油系统设计，能够防止液体溢出并产生静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。

阔机电科技（苏州）有限公司相城分公司坐落于国家产业技术高地--苏州市。是一家深耕在安全领域，致力于为多个行业提供安全类产品及解决方案的高新技术企业。 公司集研发、生产、销售、服务于一体。拥有一支由研发人员、制造工程师和管理精英组成的团队。秉承“不断创新、点滴精进、一丝不苟、尽心服务”的“四项基本原则”。 潜心于为客户提供优质的产品和服务。 公司的产品广泛应用于石油石化生产、危化品储运、易燃易爆行业作业过程管控、具危险性行业生产作业人员保护、研发和实验安全保护等应用场景。 在各行各业都直面激烈竞争挑战的今天，我们始终如一的坚守自己“配角”的定位，聚焦安全，当好助攻，不负信任，成就客户。 我们希望成为您值得信赖的合作伙伴，能够合作共赢！

邓工：152+5022+3705

名称：（上装）防静电防溢流控制器

KD-CLC上装防溢流防静电控制器是专为顶部付油系统设计，能够防止液体溢出并产生静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。      系统通过防溢探杆检测液位信号和静电接地夹检测接地信号，当液位超过报警位置或接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供付油系统控制。

KD-CLC上装防溢流防静电控制器设计标准（参考国标）

1、GB50156-2012《汽车加油加气站设计与施工规范一》

第11.2.11条规定：加油加气站的汽油罐车、LNG罐车和LNG罐车卸车场地和CNG加气子站内的车载储气瓶组的卸气场地，应设卸车或卸气时用的防静电接地装置，并应设置能检测跨接线及监视接地装置状态的静电接地仪。

第11.2.15条规定：防静电接地装置的接地电阻不应大于100Ω。

2、GB50074-2002《石油库设计规范》

第14.3.11条规定：油品装卸场所用于跨接的防静电接地装置宜采用能检测接地状况的防静电接地仪器。

第14.3.15条规定：防静电接地装置的接地电阻不宜大于100欧姆。

KD-CLC上装防溢流防静电控制器性能特点

1、输出开关量信号，进行联锁控制，实现系统自动化；

可提供反映静电接地状态的开关量信号，供第三方使用。当车体接地电阻超标时，不仅现场发出声光报警提示，同时自动输出开关量控制信号，与付油系统联锁控制，无须人工操作，系统自动停止。

2、供电电压24VDC~32VDC，范围宽，适应性好；

避免因电压波动而对产品产生影响，不影响产品性能和使用寿命，适应性好。
3、检测接地回路电阻小于60Ω，*车体接地良好；

GB50074-2002《石油库设计规范》，第14.3.15条规定：防静电接地装置的接地电阻不宜大于100欧姆。根据标准要求产品设定的检测电阻值为60欧姆，比国标要求更为严格，确保车体接地良好。

4、采用本安型设计，是选择的防爆技术；

在众多的防爆技术中，本质安全防爆技术具有成本低、体积小、重量轻、允许在线检测和带电维护等优点，是能量限制*小的防爆形式，在低压低功率电气设备、仪器仪表等*域内，它是选择的防爆技术。

邓工：152+5022+3705

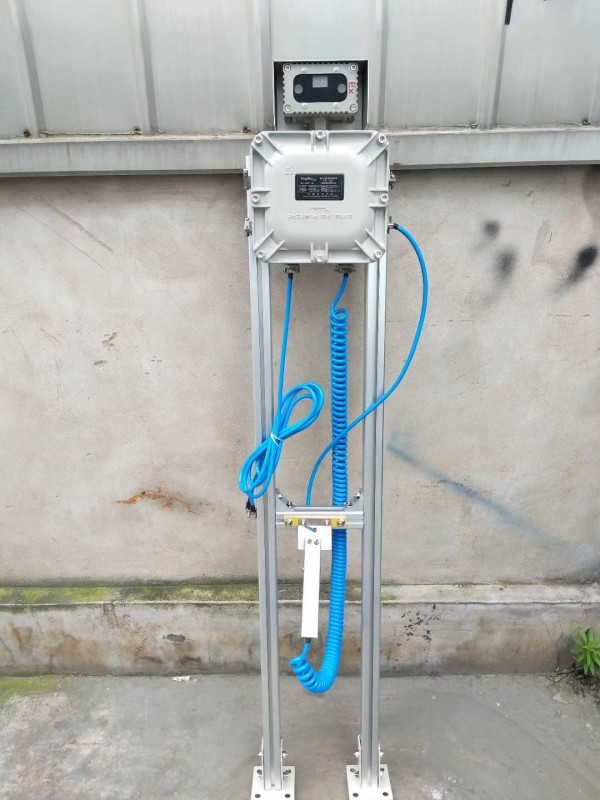

系统组成

1、控制器

A.由控制电路、蜂鸣器及盒体组成；

B.检测静电接地夹和工作状态板信号并进行处理；
C.提供声光报警，显示工作状态；

2、隔爆盒

A.安全，隔爆，为安全隔离器提供安装场所；

B.防爆等级：ExdIIBT6；

3、安全隔离器

A.提供本安电源，*系统正常运行；

B.信号安全隔离；

C.隔离安全场所和危险场所；

D.输出开关量信号；节点容量：10A，30VDC 或10A，250VAC；
E.输入电压24VDC～32VDC；

F.必须放置于控制室、隔爆盒等安全场所；

G.采用35mm导轨安装；
4、传感型静电接地夹和螺旋电缆

A.为控制器提供静电检测信号；

B.强力破漆针，破除油漆、铁锈等阻隔，*车体接地良好；

C.螺旋电缆可拉伸长度5米。

5、工作状态板

A.静电接地夹夹在上面时，设备处于休眠状态；

B.可规范工作人员的操作习惯，使用时取下接地夹，结束后归位；
