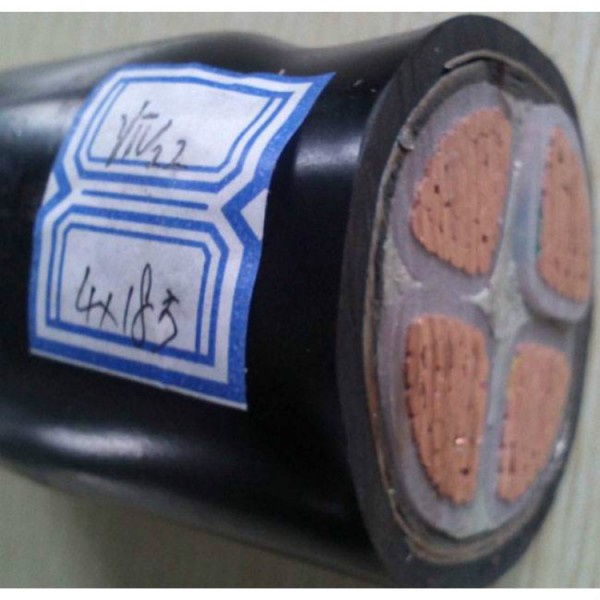

动力电缆ZC-YJV22-4×16+1×10

天津市电缆总厂橡塑电缆厂始建于1972年，是原天津市电缆总厂的隶属企业，天津市天缆小猫集团有限公司核心成员企业，国内知名煤矿用电缆生产企业。

VV VLV聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内

VY VLY聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中

VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外力作用

VV23 VLV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

VV22,VLV22铜芯、铝芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力

ZRVV,ZRVLV铜芯、铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力zrvv电缆,同VV型，适用于有阻燃要求的场合

ZRVV22,ZRVLV22铜芯、铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆同VV22型，适用于有阻燃要求的场合

NHVV-A,NHVV-B铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力Nhvv电缆同VV型，适用于有耐火要求的场合

NHVV22-A.NHVV22-B铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆同VV22型，适用于有耐火要求的场合动力电缆ZC-YJV22-4×16+1×10

VV32 VLV32,VV33 VLV33,VV42 VLV42,VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆,敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

YJV YJLV,YJY YJLY交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆,敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

YJV22 YJLV22,YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆,敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

YJV32 YJLV32,YJV33 YJLV33,YJV42 YJLV42,YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆,敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

电缆与热力管道平行安装时保持2m的距离，交叉时应保持0.5m。

电缆与其它管道平行或交叉安装时均要保持0.5m的距离。

电缆直埋安装时，1-35KV电缆直埋深度不小于0.7m。

10KV及以下电缆平行安装时，相互净距不小于0.1m，10-35KV不小于0.25m；交叉安装时距离不小于0.5m。

电缆敷设温度不低于0℃，弯曲半径：多芯电缆≥15(D+d)，单芯电缆≥20(D+d)，（D为电缆外径，d为导体外径）。

6KV及以上电缆接头：

①安装电缆终端头时，必须剥除半导体电层，操作时不得损伤绝缘，应避免刀痕凹凸不平的情况，必要时用砂纸磨平；端部应平整，并要把石墨层（碳粒）清除干净。

②塑料绝缘电缆端头铜带和钢铠必须良好接地，对短路也遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动势，甚至“打火”及燃烧护套等事故。接地引出线要求采用我镀锡编织铜线，和电缆铜带连接时应用铬铁锡焊，不宜用喷灯封焊，以免烧损绝缘。

③三相铜带应分别与地线相连，注意接地线和钢铠接地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
