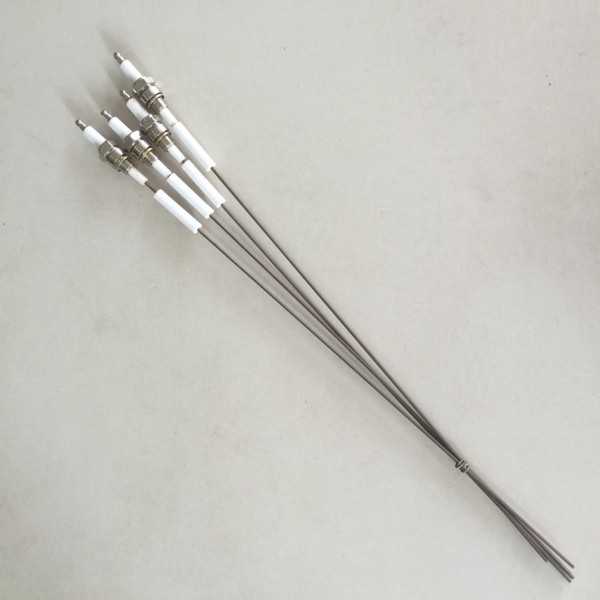

L＝550mm 离子探针

离子探针


TM－681点火器A.特点：

1、结构紧凑，采用插入底座的方式，安装方便。

2、离子探针检测、点火、控制一体化，内置点火变压器。

3、为了安全启动，在启动时，发现异常火焰情况存在，控制器无起不工作。

4、三个LED灯分别指示控制器的三个状态：电源、火焰和报警。

5、上电起动和手动启动可选。

6、检测、点火双电极或检测、点火共用一根电极可选。

B.控制器及底座的安装和拆卸 离子探针

1、取下表面外壳，拧开固定的螺丝。

2、紧握控制器主体和底座，将主体部分用力从底座上拔出。此时，注意过分用力会导致损坏。

3、用适合的螺丝将底座安装在固定位置。

C.

1、安装点火电极时，点火间隙应在2－5mm之间。绝缘瓷管不能受潮或漏电，否则不能点火。

2、检测探棒要能够接触到火焰，探棒的引线端应接触良好，否则不能工作，探棒端和接地端之间的绝缘电阻应≥8M欧姆。

3、确保点火地线正确接地，检测地和烧嘴正常接地。

4、使用紫外探测火焰时，探头要求对准火焰。

5、检查电源零线N和火线L是否接在端子的2和3上，给阀门和信号输出的电压为主电压，电路板熔断器Z大电流为5A。离子探针
