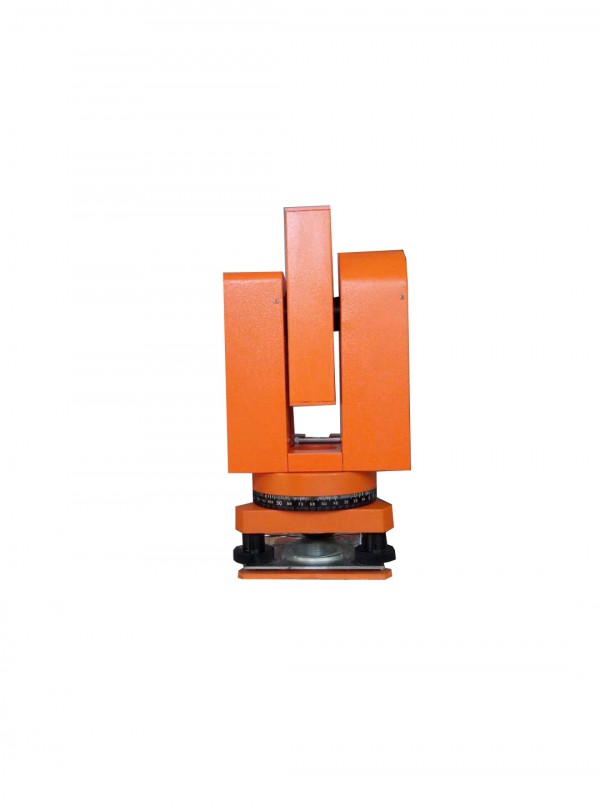

FTDM-2F 激光隧道断面检测仪

FTDM-2F激光隧道断面检测仪采用无合作目标激光测距技术和测角技术，将坐标测量方法与计算机技术紧密结合，配合专业图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值。

北京飞拓信达激光技术有限公司是一家专门从事公路、铁路、桥梁、隧道检测、监测设备研发、生产和销售的企业。

公司的主要产品：激光传感器，隧道断面仪，桥梁挠度仪，裂缝测宽仪，远距离裂缝测宽仪，倾角传感器，静力水准仪，应变传感器，位移传感器，裂缝传感器，裂缝监测仪，沉降传感器，振动传感器，索力传感器、挠度传感器，铁路机车车轮检查仪，激光接触网测量仪，接触网导线磨耗检测仪，钢轨平直度检测仪，无缝线路位移观测仪，长钢轨位移检测仪，无缝线路应力检测仪，钢轨温度力及锁定轨温测量仪，轨底坡测量仪，铁路工务起拨道指示器系统，轨道检查仪，尖轨降低值测量仪，铁路隧道限界检测仪，轨道长波平顺性测量仪，桥梁健康监测系统，隧道在线监测系统，基坑巷道在线监测系统，大坝边坡水库在线监测系统等。

FTDM-2F激光隧道断面检测仪

一、仪器概述

我国多山，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，超挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部超挖产生应力集中问题而直接影响围岩稳定性。欠挖则直接影响衬砌厚度，对于工程质量和安全产生隐患。各种资料显示，超欠挖控制对隧道结构的可靠度及经济效益有重要影响。

FTDM-2F激光隧道断面检测仪采用无合作目标激光测距技术和测角技术，将坐标测量方法与计算机技术紧密结合，配合专业图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值，同时可对收敛情况、开挖土石方量进行测量，具有指示炮眼功能，无需后处理可快速出具检测结果及报告，是一款实用性很强的工程测量工具。

二、激光隧道断面检测仪应用范围

1． 隧道开挖断面的快速检测

2． 大跨度建筑内部轮廓检测

3． 边坡防护挡土墙验收检测

4． 坝底、沟渠开挖断面监测

5． 桥梁静态挠度检测

6． 矿井限界检测

7． 施工检测、竣工验收检测及开挖方量检测

三、仪器特点

1、高速检测，无需后处理，可直接输出报告

2、角度控制，保证测量结果无误

3、海量存储，满足使用

4、一体化设计，紧凑轻便，操作简单方便

5、使用专用控制器，显示结果形象直观

四、技术指标

1. 仪器功能： 当前断面检测土石方量计算

2. 显示方式： 实时显示超欠挖

3. 控制方式： 专用控制器或掌上电脑

4. 检测半径： 100米

5. 测距精度： 1毫米

6. 测角精度： 9秒

7. 测角范围： 30～330度

8. 检测速度： 2～3分钟

9. 存储容量： 5000个断面

10. 电池容量： 连续工作8小时

11. 传输接口： USB、串口、并口（可选）

12. 工作温度： -20℃～70℃
