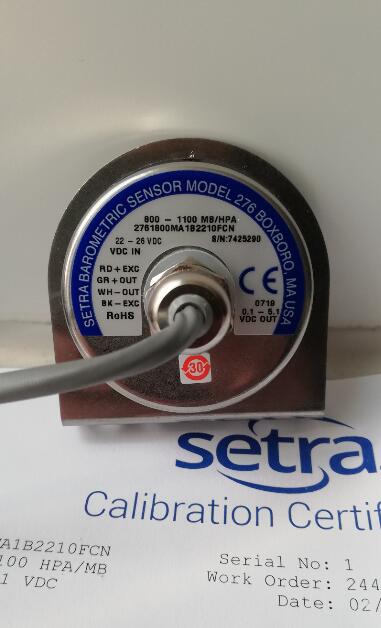

Model276 外形小巧内置稳定​大气压力变送器美国西特

外形小巧内置稳定​大气压力变送器美国西特产品特点减小系统整体尺寸 多种功率选项低功耗特性·：±0.25% FS·稳定的陶瓷敏感元件·可在恶劣环境下使用·外形紧凑： 2\\\"（直径） x 1\\\"（宽）·出色的长期稳定性： 0.25% FS/6 个月·快速响应

上海仲圣机电设备有限公司于2008年在上海注册成立，致力于仪器仪表领域的销售和相关技术的支持，在液位、料位、流量、温度、压力等领域有多年的从业经验。公司本着严谨、诚信、品质的宗旨，为客户提供产品方案和专业的技术服务，在业界口碑良好。

我们代理多家国外知名品牌的产品，美国必测Venture,美国KM(Kistler-Morse), 美国SETRA、英国GEMS、日本能研NOHKEN，日本东和TOWA、日本SENTEC、美国DANAHER、美国EMA伊玛、德国Anderson-negele安德森-耐格美国solution、SENEX等品牌。以求全面的为服务客户。

公司专门从事传感器、变送器服务及承接自动化工程的企业。各品牌产品主要包括，Venture料位，EMA伊玛液位/压力/流量，nohken料位/液位, nohken静电容/振动料位开关,东和制电towa料位/液位,Gems压力变送器,Gems流量开关,Gems液位开关,Gems压力开关,setra西特电容压力变送器/传感器,美国Solution压力/温湿度传感器, SENEX压力变送器,国产温湿度变送器,以及配套的二次仪表。

本公司秉承“质量一、用户一、服务一”的理念，希望与国内外客户真诚合作，共同发展。

外形小巧内置稳定大气压力变送器美国西特  外形小巧内置稳定大气压力变送器美国西特

常用型号：

2761800MA1B2210FCN

276 型大气压和压变送器专为 OEM 应用和系统集成商而设计。外形小巧，内置稳定的 SETRACERAMTM 陶瓷敏感元件，可帮助终端客户提升价值。所有这些特性使之在

价格敏感的 OEM 市场中脱颖而出。产品提供多种电气和机械选项，设计十分灵活，从而有助于降低成本并及时交付项目。

适合 OEM 应用的灵活设计

276 型压力变送器是环境压力测量市场 OEM 和系统集成商的理想选择，提供多种定制选项，可无缝集成至新旧软硬件。

高性能陶瓷敏感元件

276 型是一种可变电容传感器，内置由陶瓷材料和玻璃 及 黄 金 熔 融 而 成 的 SETRACERAM TM 压 力 感 应 元件。这种稳定的材料和设计能实现业内的温度影

响性能和低迟滞，确保在严苛应用中可靠运行。与其他不锈钢产品相比，陶瓷元件性能更高，测量更准确，测试结果更佳。

西特setra   276大气压力变送器产品特点

减小系统整体尺寸
多种功率选项
低功耗

特性
·：±0.25% FS
·稳定的陶瓷敏感元件
·可在恶劣环境下使用
·外形紧凑： 2"（直径） x 1"（宽）
·出色的长期稳定性： 0.25% FS/6 个月
·快速响应

耐压

压力类型 压力范围 蕞大压力

大气压 600~1100 mb/hPa

800~1100 mb/hPa 20 PSIA

压 0-20 PSIA 30 PSIA

性能参数

精度（恒温下）±0.25%FS*

非线性度（蕞佳拟合直线） ±0.22% FS

长期稳定性0.25%FS/6个月

分辨率,仅受输出噪声的限制(0.0005%FS)

时间常数阶跃输入时达到90%稳态输出值的时间是10ms

Model276的温度影响

补偿范围0～55℃(30～130℉)

零点漂移1%FS

量程漂移1%FS

Model276的环境参数

工作温度-18～+79℃(0～175℉)

存储温度-55～+121℃(-65～250℉)

振动2g,5～500HZ

加速度zui大10g

冲击50g仍能工作,周期为10ms的半正弦波

电压输出

电路3线制(Exc,Out,Com),接线端分别为:+EX,-EX,+OUT,-OUT(-EX,-OUT内部相联),屏蔽接壳体

激励电源12VDC(9.0-14.5);24VDC(21.6-26);5VDC(4.9-7.1)

输出0.1-5.1VDC;0.1-5.1VDC;0.5-4.5VDC

输出阻抗5Ω

输出噪声<200微伏均方根值(0-100HZ)

功耗0.2W(24VDC)

西特setra   276大气压力变送器的物理参数

壳体不锈钢

压力连接1/8"管接头

电气连接2英尺多芯电缆

1. 非线性、迟滞、非重复性的 RSS 值（方和根）。应要

求可提供型号

2. 压力范围 800-1100mb， FS=300mb；

压力范围 600-1100mb， FS=500mb；

压力范围 0-20PSI， FS=20PSI；

3. 产品在 21℃进行标定，蕞大温度影响误差从此数据得

来

4. 仅限电子元件的工作温度限制，压力介质的温度可能依

情况较高或较低

5. +EXC、 -EXC、 +Out、 -Out 的导线在内部公共接地。

屏蔽与壳体相连。为了获得蕞佳性能， -Exc 或 -Out 两者

之一应接到壳体。出厂时，以 -Exc 接壳体（地）进行标定。

在 25VDC 条件下，所有信号端接在一起对壳体地的缘

电阻 ≥ 100 MΩ

压力介质

与不锈钢、氧化铝陶瓷、及 合成橡胶兼容的非凝结空气或气体。

认证CE， RoHS

应用

·环境监测系统

·风力测量系统

·天气和环境数据记录

·清洁室大气压补偿

·机动车排放测试设备
