BN-QX01 气象实时在线监测系统

波恩仪器研制的气象实时在线监测系统基于GPRS系列无线传输、有线传输数据采集终端，根据具体需求配置连接风速风向传感器、空气温湿度传感器、光照传感器、土壤水分传感器、土壤温度传感器、雨量传感器等；系统采用GPRS网络采集传输模式。

北京波恩仪器仪表测控技术有限公司(简称“波恩仪器” )，位于北京市昌平区回龙观镇中关村生命科学园，这里是集生命科学研发、企业孵化、中试与生产、成果评价鉴定、生物技术项目展示发布，风险投资、对外交流、人员培训于一体的高科技园区。我司是一家集自主研发、生产组装、专业承包、销售、维护、贸易等服务为一体的，专业从事多个种类仪器仪表的研发型企业。        北京波恩仪器仪表测控技术有限公司持续改进质量管理、优化管理流程、提高服务质量和参与市场竞争，打下了良好基础。北京波恩仪器仪表测控技术有限公司的产品涵盖多个行业，广泛应用于企业、研究所、高校、石油、化工、冶金、热处理、压力容器、机械制造、汽车制造等工业领域。        北京波恩仪器仪表测控技术有限公司注重科技创新能力，现有全国技术开发中心：北京中心、成都中心，并且与国内多所高校实验室及研究机构合作，依托雄厚的技术力量，完善的检测手段及强大的技术研发实力，为用户提供优质的产品。其系列产品一经面世便赢得了市场的广泛认同和用户的一致信赖，波恩仪器已经成为了国内较有影响力的环境检测仪器、实验室仪器、工业自动化仪器等系列产品的企业之一。        北京波恩仪器仪表测控技术有限公司公司还与国内外多家仪器仪表公司保持良好的合作关系，始终与国内外自动化行业中著名的制造供应商有着广泛密切的合作与交流。我们凭着熟练的专业技术、完善的产品技术和售后服务，以及公司优良的销售业绩、良好的商业信誉，为广大客户提供优质的服务。 设计  波恩公司拥有多名高级工程师，在自动化仪器仪表、测控技术、电气、软件、及系统设集成计方面经验丰富，并设计出了许多产品。秉承规范适用的原则，为客户提供经济性好质量的设备系统的设计咨询服务。 人才与工程  在飞速发展的现代社会中，公司不仅从社会招聘人才，还密切的与东北大学、辽宁石油化工大学、北华大学等多所高校进行技术交往，建立着坚实的技术联盟。 服务  波恩公司有多名经验丰富的技术人员可从事各种设备的调试和维修保养工作。完善的服务体系，充足的备件，为用户解除后顾之忧。        北京波恩仪器仪表测控技术有限公司将一如既往的本着“用优质和创新赢未来”的宗旨，将“波恩仪器”的品牌推向全国，在仪器仪表行业创立真正属于我们中国的自主品牌！

  北京波恩仪器公司气象部是专业致力于隧道、交通、气象、水文、生态、工业和环境监测设备、无损检测设备等产品的技术开发、生产组装、专业承包、组装集成、系统解决方案和服务为一体的高科技企业。

  我公司与十几家国外的气象、水文和环境监测设备生产商（如EKO、VAISALA、HUKSEFLUX 、RM.YOUNG等）有着广泛而深入的合作；为用户提供面向全球选择合适产品的渠道，同时也能保证国外产品的本土化服务；使用户得到经济高效的产品服务，满足不同用户需求和可持续的完善可靠的系统解决方案。

  北京波恩仪器公司气象部巩固和进一步发展自动气象站及组网、通讯技术的国内地位，积极开发新型自动气象传感器及特种气象要素观测技术，适时向高空气象观测发展，建成一个立足于气象行业并积极服务于国民经济其它行业的集气象观测自动化理论及应用技术研究、新产品技术开发、专业承包、工程技术服务和系统集成于一体的现代化科技型企业。在保持国内水平的基础上，积极进步。北京波恩仪器公司气象部具有多年年气象和关联行业的专业服务经验，形成了专业技术和人才的深厚积淀；可以适应国内客户不同层次的需求。

  北京波恩仪器公司气象部凭借多年的实践和经验，凭业内的技术实力和优异的产品质量和服务，成为行业知名企业。产品遍及全国31个省市自治区；行业涵盖了气象业务、气象服务、水利水文、气象、交通气象、生态环境、能源和军事国防等诸多领域。我司气象部主要从事大气监测自动化系统中地面气象观测自动化技术的研究、开发、工程服务和系统集成。主要方向有：各种气象传感器，重点是温湿度、风向风速、能见度等；气象专用数据采集器；各种自动气象站；无线、有线数据传输技术及自动气象站组网技术；自动气象站业务应用等。

  自动气象站(含海滨、船载、交通、便携式)、自动气候站、自动雨量站、雪深观测仪、光电式数字日照计、大气电场仪、雷电探测仪、自动土壤水分观测仪、辐射观测设备、冻土器(TB1-1型)、雪深观测仪、前向散射式能见度仪、雨滴谱式降水现象仪、激光云高仪、云量自动观测仪、毫米波测云仪、微波辐射计、海洋气象浮标等自动化观测设备。智能气温测量仪、智能湿度测量仪、智能风测量仪、智能气压测量仪、智能翻斗雨量测量仪、智能称重降水测量仪、智能土壤温度测量仪等智能化观测设备。电动通风干湿表、直管地温表、地面温度表、曲管地温表、低温度表、动槽水银气压表、三杯风向风速表、雨量器、百叶箱、蒸发传感器通风防辐射罩及附属设备。

  北京波恩仪器公司气象部农业气象和大气成分观测装备

  作物气象自动观测站、农业小气候自动观测站、酸雨观测设备、大气负离子观测设备。

公司总机：010-53607903

公司名称：北京波恩仪器仪表测控技术有限公司

开户行：中国工商银行股份有限公司北京香河园支行

账号：0200019109000155442

地址：北京市昌平区回龙观镇北清路一号院8号楼

传真：010-56127969

邮编：100096

技术基地：成都市成都高新西区犀浦和心路498号A区

李工：15801211415

贺工：13366576482

东北地区办事处：沈阳市于洪区城东湖碧桂园银河城锦园（细河南路北）106栋3单元2号

宋工13124779263

优质创新    止于至善

一、 气象实时在线监测系统功能描述

波恩仪器气象监测系统基于GPRS系列无线传输、有线传输数据采集终端，根据具体需求配置连接风速风向传感器、空气温湿度传感器、光照传感器、土壤水分传感器、土壤温度传感器、雨量传感器等；系统采用GPRS网络采集传输模式。特别适合野外的气象监测项目，如全省范围内的生态站小气候气象监测，农田气候监测、长带状如河道、公路路基等气象动态监测，山体滑坡土壤水分监测预警等。对于小范围的试验小区，农田的小气候监测等场合是可以灵活应用。GPRS系列数据采集器可根据设定的采集周期采集气象数值，并通过GPRS传输模块将数据传送到远程数据中心，远程数据中心接收、显示并存储各监测站的气象监测站参数，远程数据中心支持对任意的监测站实时的触发查询。用户可以在办公室、家里，任何有上网条件的地方接收查看千里之外的各站点实时和历史数据。用户还可以定制数据接收管理软件的特殊功能，如当风速传感器达到某个临界值时，系统发出警报信号，提醒监测工作人员，即使采取防范措施。

该系统可以离线查看，也可实时同步检测多站点气象，多种信息显示方式(数值，曲线，柱状图等)，专业化的数据处理能力，提供强大的数据存储、分析、报表、曲线等功能，方便的历史数据查询系统，还可以扩展集成土壤墒情，气象传感器，水文传感器，形成一套功能，管理科学的生态监测站。

二、 系统特点

◆  数据采集、传输一体化设计，TDU无线终端结构简洁新颖，支持多种安装方式;

◆ 气象传感器精度高，稳定性好。防水防潮设计，可承受高强度外界压力；

◆  支持GPRS 数据远程传输，让用户实现不限地点不限时间的接收、管理、分析气象动态数据；

◆ 数据采集频率，存储周期可在1 分钟到24小时之间任意设置；

◆  超低功耗设计；采用220V或者太阳能供电，只在采集时才对传感器供电，避免常供电导致的传感器理化性质变异，测量结果误差增大；

◆ 无线监测站支持本地存储10万条记录；
气象实时在线监测系统

三、 系统组成

波恩气象系统系统由远程数据中心、互联网与GPRS网络、无线监测站组成。远程数据中心通过互联网与GPRS网络管理多个无线监测站。

监控数据中心组成：无线气象监测管理云平台系统(分地区主页模块、管理模块、状态查询模块、数据下载模块、电子地图模块、图表查询模块组成)，计算机主机设备、互联网接入设备；

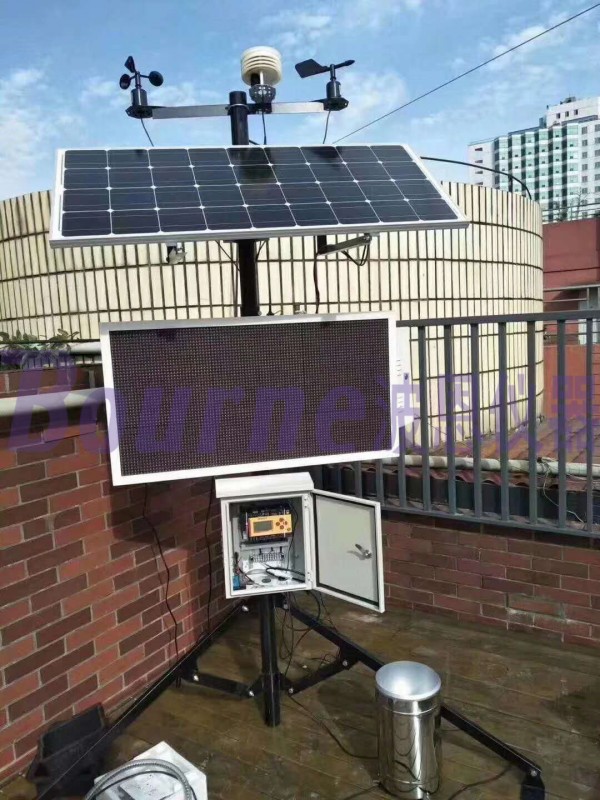

无线监测站组成：远程GPRS数据传输模块、气象数据采集器、风速传感器1个，风向传感器1个、空气温湿度传感器1个、土壤温度传感器1个、土壤水分传感器1个、土壤PH值传感器1个、光照传感器1个、雨量传感器1个，支架（箱体），太阳能控制器、蓄电池、220V供电。

波恩仪器无线气象监测站的配置表如下表所示。

编号	名称	规格	单位	数量	备注
1	GPRS数据传输模块	远程通讯	块	1

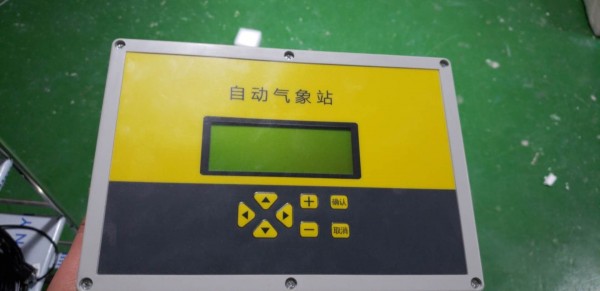

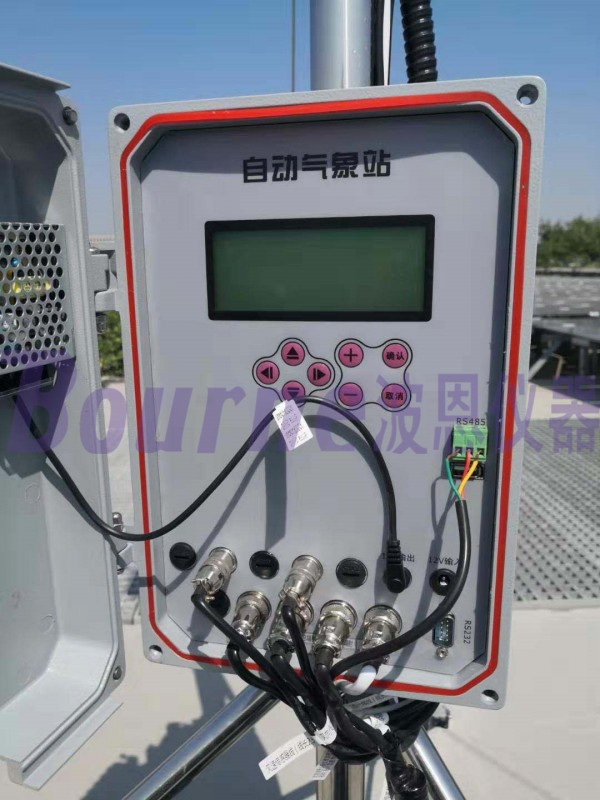

2	数据采集器	可接入多路传感器，采集存储数据	台	1
3	风速传感器	量程0-30m/s	只	1
4	风向传感器	方位16	只	1
5	空气温湿度传感器	量程-30~-70℃	只	1
6	土壤温度传感器	-30-70	只	1
7	土壤水分传感器	0-***	只	1
8	土壤PH值传感器	0-14ph	只
9	雨量传感器	分辨率0.2mm	套	1
10	光照传感器	0-200klux	只	1

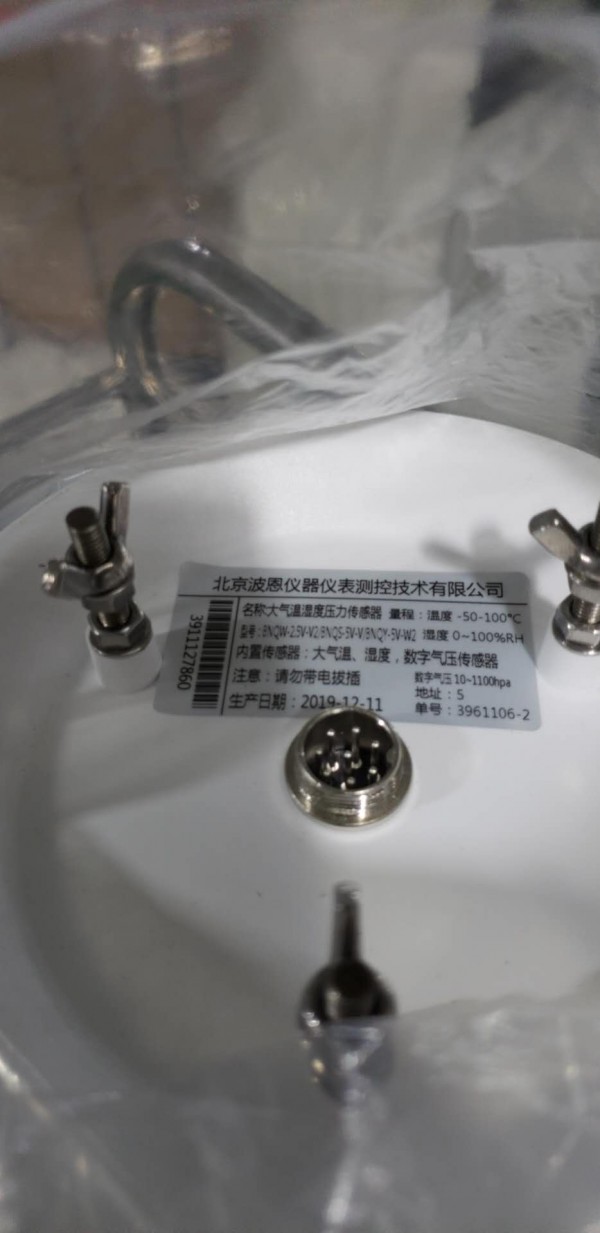

11	大气压力传感器	30-110kpa	只	1
12	水面蒸发传感器	0-80mm	套	1
13	雨雪传感器	开关量	只	1
14	PM10/2.5传感器	0-1000ug/m³	只	1
15	太阳能供电	30W  12V/20AH	套	1
16	设备固定支架	用于设备与支撑杆的固定/水泥墩固定安装	套	1

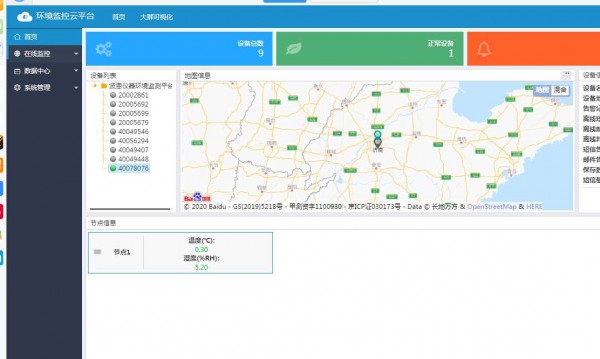

一、   “波恩云”平台软件功能

（1）   监测站分布地图：

以Web页面的形式展现所有的界面。每个县区都有自己的主页面。每个县区都有自己的用户名称和密码，可对数据进行实时查看并下载。

（2）功能需求：

a.每个县区可以在地图界面直接进入本地区主页，县区安装的无线气象监测站监测所有数据都在网页上显示出来。

b.平台系统判断实时采集回来的气象数据信息等，当超出设定阈值时，会通过方式通知管理员进行相关的处理，本系统具有故障自查及故障报警功能。

（2）   实时监测

无线气象监测系统分：自动监测、定期监测、立即监测三种模式。

无线监测站接受用户指令，立即执行数据采样，方便用户在特殊情况下，即时获取数据资料。

（3）   历史数据查询图表

将数据中心接收到的采样数据以多种信息显示方式，如数值，曲线，柱状图等，为用户提供数据图表等原始观测资料。
气象实时在线监测系统
