JB25-PVT/FM 二次过压保护插件JB25-PVT/FM技术要求

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。二次过压保护插件JB25-PVT/FM技术要求

扬州雷明电气有限公司是电涌保护器生产行业的资深专业制造企业。主要从事生产和销售各种规格型号电源电涌保护器，信号电涌保护器，浪涌保护器，电源防雷箱，三合一电涌保护器，防雷插座，防雷器等产品。公司自成立以来一直专注于防雷过电压保护事业，从事低压电涌保护器、风力发电、光伏太阳能发电电涌保护器产品的研发、生产、销售以及提供一体化解决方案技术服务工作。

我公司是防雷和电涌保护领域的知名厂商。已通过了北京防雷检测等技术检测和认可，已达到，在业内享有较高的知名度。公司拥有产品检测设备，严格GB18802/IEC61643标准进行生产 销售和服务。有力地保证了产品和服务质量。的技术、卓越的品质和优质的服务，吸引了众多的国内企业成为雷明的合作伙伴。

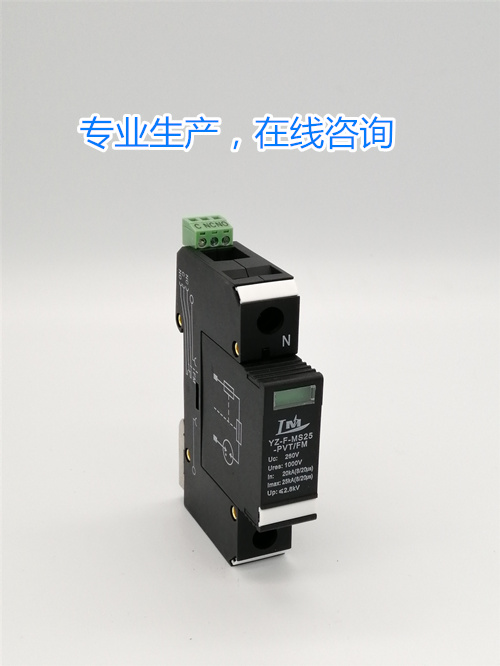

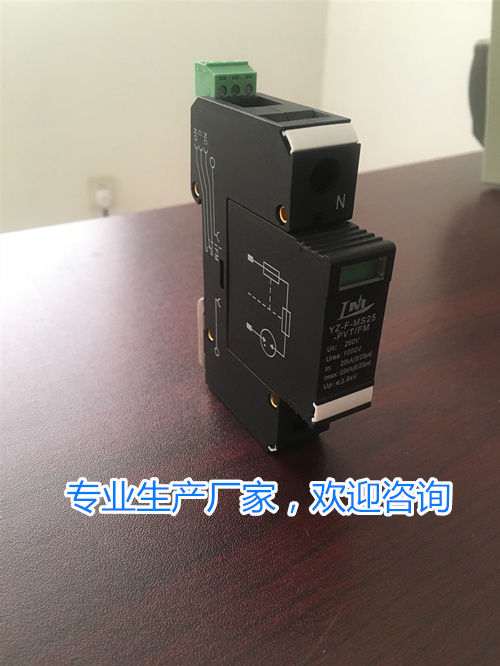

      中性点电涌保护器F-MS25-PVT/FM：间隙接地装置特点是：主元件采用空气间隙密闭式防雷技术；独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，杜两点接地；动作值离散性很小，固定在1600V±20%；放电快速，不超过20μs，缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低。
在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，常规设计是在 电压互感器端子箱内二次中性点即通常说的N线上安装一个间隙接地装置,这种采用云母介质间隙接地装置的缺点是：击穿动作值离散性大；可靠性低，易损坏。二次过压保护插件JB25-PVT/FM技术要求
 产品特点：
 ·采用插拔式结构，无需停电即可更换保护模块。并采用通用的TH35标准安装轨。
·可根据用户需要选配FS遥信装置，在电涌保护器的一个模块或多个模块失效时送出故障信号，实现远程控。二次过压保护插件JB25-PVT/FM技术要求
二次过压保护插件JB25-PVT/FM技术要求
·雷电通流量大，残压低，响应时间小于25纳秒。
·内置失效脱离装置，当电涌保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，不影响系统正常运行。
·可视告警指示装置，绿色正常，红色失效。
F-MS：间隙接地装置器
25：发电电流25KA
PVT：电压互感器、变压器用
FM：故障信号输出
中性点电涌保护器F-MS25-PVT/FM性能及参数：
型号 F-MS25-PVT/FM3
交流持续工作电压 Uc 500 V
阻燃等级 V0
接线端子接线能力 4mm2
放电电流（8/20us）Imax 25 kA
电压保护水平 Up 2.8 kV
响应时间 tA 100 ns
工作温度范围 -40℃~+80℃
工作/故障状态 透明/红

工频放电电压 Us 1000~1500 V
标称放电电流（8/20us）In 20 kA
中性点电涌保护器F-MS25-PVT/FM概述
 模块化电源电涌保护器依据IEC和GB标准设计，AM系列低压配电系统电涌保护器具备强大的电涌泄放能力，每位的放电电流 80kA(8/20μs)，适用于低压配电系统的各级保护，依据不同的配电系统(TT/TN/IT)可选择多种组合方式。二次过压保护插件JB25-PVT/FM技术要求

室内一点接地的PT二次绕组在开关场应装设具有击穿报警功能的间隙接地装置（电压互感器PT二次接地保护器F-MS25-PVT/FM）。间隙接地装置应具有热脱扣和电流脱扣功能，具有掉牌指示和遥信接点，遥信接点应接入远方调控系统，实现对PT多点接地的实时监测。每个电压互感器二次绕组需配置间隔间隙接地装置1台（电压互感器PT二次接地保护器）。
