150 高速150采石场取芯钻机使用说明

高速150采石场取芯钻机使用说明立轴通孔直径大（直径93毫米），双轴缸液压给进，行程较长（可达600毫米），工艺适应性强，特别适合大直径钻杆绳索取心（上部取心）钻进，有利于提高钻进效率和减少孔内事故。

河北江勘机械设备销售有限公司（简称“河北江勘”），位于河北省邢台市宁晋县，紧邻 省会石家庄。主要产品有：泥浆泵、泥浆泵配件易损件、钻机配件垫叉、钻头、岩心管等 。公司一贯坚持“信守合同，用户放心”的宗旨，产品销售多个省、市、自治区并赢得客 户的好评。河北江勘机械设备有限公司竭诚与商家双赢合作，共同发展，共创辉煌！


我公司主要供应各种BW160、BW250 BW320  BW450等泥浆泵及泥浆泵配件--缸套、缸顶套 、曲轴、橡胶皮碗、聚氨酯皮碗、齿轮轴、大齿轮、拉杆、连杆、铜瓦、小套，XY-1， XY-1A钻机及钻机配件，取土器、提引器、岩心管及岩心管接箍、空白钻头、合金钻头、 金刚石钻头、标灌锤等。

高速150采石场取芯钻机使用说明

高速150采石场取芯钻机使用说明

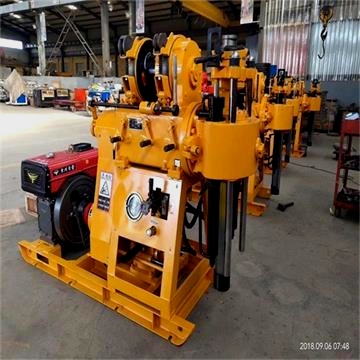

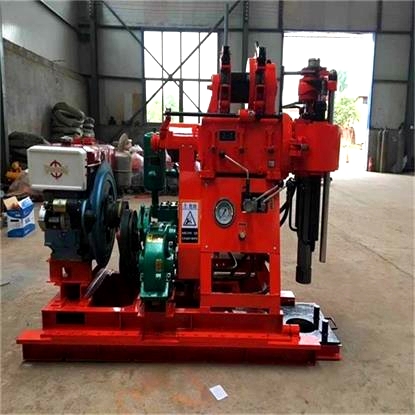

高速150采石场取芯钻机使用说明京探XY-150地质钻机是机械传动钻机，常使用于铁路、公路、桥梁、隧道、水电坝基、工民建筑、验桩等工程地质勘探。

一、京探XY-150地质钻机适用范围
   1. 集中了立轴式液压钻机的优点，可进行金刚石小口径钻进，也可进行大口径钻进，可以垂直钻孔，也可以钻斜孔。
   2. 转速范围宽并配有高速档，可根据地质的不同选用金钢石、硬质合金及钢粒等钻头进行钻进。
   3. 当终孔分别为75mm和46mm时，额定钻孔深度分别为100m 和180m。开孔直径允许为150mm。

二、京探XY-150地质钻机特点：
   1. 具有油压给进机构，提高了钻进效率，减轻了工人劳动强度。
   2. 钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，。
   3. 配有孔底压力表指示压力，便于掌握孔内情况。
   4. 手柄集中、操作方便、结构紧凑，钻机、水泵及柴油机都安装在同一个底架上，占地面积小

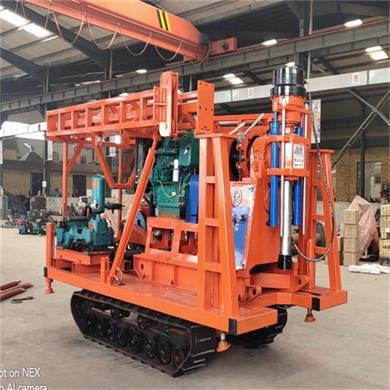

   5. 装有橡胶履带行走机构，搬迁方便，给城市施工带来方便。
   6.重量轻、分解性强，便于搬迁，适合于平原和山区工作。
   7.
三、 京探XY-150地质钻机技术参数：
1.钻机
  钻孔深度 0-100,180m
  开孔直径 150 mm
  钻杆直径 42 mm
  终孔直径 75,46 mm
  钻杆直径 42,43 mm
  钻孔倾角 90-75°
  钻机外廓尺寸L×B×H) XY-1A 1433×697×1274mm
XY-1A-4 1700×780×1274 mm
XY-1A(YJ) 1620×970×1560 mm
  钻机重量(不包括动力机) XY-1A 460 Kg
XY-1A-4 490 Kg
XY-1A(YJ) 650 Kg
2.回转器
  立轴转速(五档) 1010,790,470,295,140 r/min
  立轴行程 450 mm
  立轴空载向上移动速度 3 m/s
  立轴空载向下移动速度 4 m/s
  立轴给进力 15 KN
  立轴起重力 25 KN
3.卷扬机
  起重量(单绳) 11 KN
  卷筒转速 121,76,36 r/min
  卷筒圆周线速度(二层) 1.05, 0.66, 0.31 m/s
  卷筒直径 140 mm
  钢丝绳直径 9.3 mm
  钢丝绳容量 35 m
  抱闸直径 252 mm
  闸带宽度 50 mm
4.油泵
  型号 YBC-12/80
  额定压力 8 MPa
  流量 8 ml/r
  额定转速 1500 r/min

京探XY-150地质钻机操作流程：

1、 无论什么情况下，当桅杆上段有人工作时，桅杆下不许停留其它人员。
2、 遇有恶劣气候时（暴雨、大雪、结冰或五级以上大风），不许在桅杆上工作。同时，也不允许利用人工照明在桅杆上工作。
3、 严禁使用裂股的钢丝绳。
4、 钻具升降时，严格禁止用手摸钢丝绳。
5、 除钻机升降，下钻管等外，井口严禁敞开。
6、 为了防止钻具或抽筒从井内取出井外时的甩动，使用由直径15～20mm钢棒制成的钩子钩住。
7、 在清洗抽筒时，应利用坚固的钢丝绳结成环，套在抽筒下端，将其倒翻。
8、 用滑车提升或下降套管时，以及机器在打捞工作时，工人应离开钻井。


河北江勘机械主要生产北探百米钻机，XY-1地质勘探钻机，高速150钻机，xy-1a履带钻机，GK200全液压钻机，ZLJ双液注浆钻机，BW衡探泥浆泵，SYB双液注浆泵等适用于各种钻探工程的机械，欢迎选购
