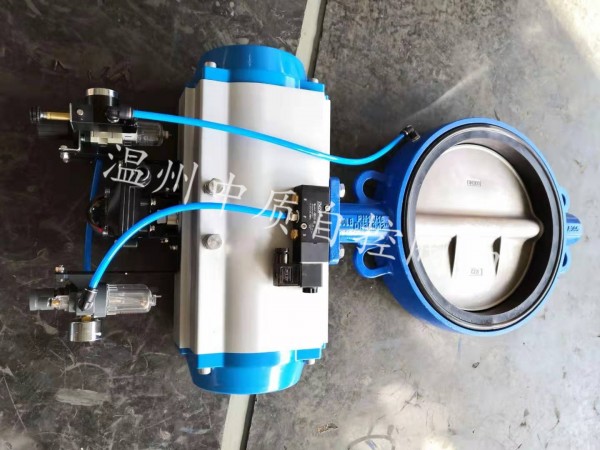

D671X-16Q 气动膨胀式粉体蝶阀

气动膨胀式粉体蝶阀 概述 气动膨胀式粉体蝶阀独特的设计，采用气源压力使用阀座向着阀瓣伸展，以 便于随时为密封提供均匀分布的压力。由于在阀门的开启和关闭期间，阀瓣和阀 座只会发生瞬时接触，从而使阀盘仅受到轻微的碰撞。相反对于一般的蝶阀来说， 阀瓣与阀座产生的摩擦，会降低阀门的密封性能和寿命。

中质自控阀门有限公司座落于温州市瓯北镇，公司致力于电动阀门、气动阀门和调节阀的生产销售和技术服务。本着“中质做中国品质”的经营理念服务于自控阀门行业，已有二十余年。“中质”立足市场，着眼未来。以诚信经商为基本原则，为客户创造利益为主要宗旨，和广大阀门界同行建立长期友好的合作关系为目标。真诚的期待我们能成为您永远的朋友和合作伙伴。 公司在生产过程中按ISO9001系列标准建立质量保证体系，抓实物形态的质量管理，逐步形成了完善的质量保证体系，另外，公司还建立了完善可靠的售后服务保障体系，本着用户为本，顾客至上的原则指导公司的生产管理经营活动。

实际上，打开和关闭气动膨胀式粉体蝶阀时只需要很小的扭矩。这样可以使

用较小的执行器，从而降低整套阀门的成本。根据实际比较测试和现场应用记录，

气动膨胀式粉体蝶阀性能优越于所有的阀门。事实上一个气动膨胀式粉体蝶阀的

寿命能达到一至三百万次循环周期，甚至在严重磨损的情况下也能使用，这是不

同寻常的。 对于干燥的固体、气体和泥浆体，适合使用气动膨胀式粉体蝶阀。

膨胀式粉体蝶阀系列是为苛刻的条件而设计的。阀座是为重载和更高的操作压

力而设计的。阀门的尺寸范围为 2〞(50mm) ~ 24〞(600mm) , 适用于 ANSI

和公制法兰标准。 系列齐全的执行器，限位开关和控制装置能有效地满足不同

的应用要求。

二、气动膨胀式粉体蝶阀 性能与特点

• 重载型

• 膨胀式阀座可降低阀瓣和阀座的磨损

• 较长的阀门寿命

 较小的阀座磨损

• 阀瓣碰撞其微小

• 超低的扭矩要求

• 较低的执行器能量需求

• 较大的密封接触面积

• 对磨蚀性物料和 干散固体具有经过验证的优越性

• 阀瓣的设计可防止物料的堆积

• 双轴密封

• 多重轴承

• 安全保险监视

三、气动膨胀式粉体蝶阀 工作原理

1、关闭，未密封状态

当阀门运动到关闭位置时，阀瓣只瞬间接触阀座，从而减低摩擦、磨损和扭矩的

需求。

2、关闭， 密封状态

阀门关闭后，阀座向着阀瓣膨胀，从而提供了更大密封面，并对阀瓣提供均匀的

压力分布。

3、打开，未密封状态

打开阀门前，阀座先排气收缩，然后阀盘自由转动至开启位置。

四、气动粉体蝶阀|膨胀蝶阀|ZPD671Z-10 气动膨胀式粉体蝶阀

本实用涉及一种防爆波阀门，包括阀体、进水法兰、出水法兰、阀座、阀板、

支撑杆、消波室；阀座设置在阀体内部靠近进水法兰一端，位于阀座的右侧设置

有支撑架；支撑杆的右端与支撑架螺纹连接，支撑杆的左端安装有阀板；支撑架

与阀板之间安装有弹簧，弹簧套在支撑杆上；消波室设置在阀座与出水法兰之间；

弹簧外套有橡胶套；阀体内部靠近进水法兰一端设置有消波槽Ⅰ。在阀体内部靠

近进水法兰一端设置有消波槽Ⅰ，使得冲击波在到达阀板前已被消波处理，避免
