TXZCJ 地铁支撑架铁翔生产

钢轨支撑架,济宁市铁翔机械,加工定制地铁支撑架,钢轨起道架,铺轨工装可按您的需求为您量身定制!

     济宁市铁翔机械设备有限公司生产水沟模板、钢轨支撑架、轨排支撑架、钢轨钻孔机、地铁钢支墩、切轨机及铁路铺轨工装的综合性公司，产品一上市就得到广大用户的支持和青睐，是众多铁路供货商的选择，现产品销往各地，为让用户降低成本费用，把这些质优价廉的产品提供给广大用户。
     公司产品应用于铁路，交通，煤炭，石油，冶金，电力，化工，机械等行业，并以优良的产品质量，热情的售后服务，合理的销售价格，收获了用户的信赖和赞誉。     济宁市铁翔机械设备有限公司座落在济宁市，位于孔孟之乡，美丽的微山湖畔，交通便利。京杭大运河和京沪铁路、京九铁路纵贯南北、兖石铁路和济新铁路横穿东西，又是104、105国道和327国道的交汇处，通讯发达济宁历史文化悠久，是东夷文化、华夏文明、儒家文化、水浒文化、运河文化的重要发祥地之一。
随着我国铁路运输的发展，对线路施工和维修提出了高的要求。根据不同的使用场所，配备不同的养路器材，完全取代了手工作业，真正实现了低成本场地作业状况，产品销往45个省市，公司注重于进步坚持规范化，坚持走可持续发展的战略思想。以责任、感恩、付出、诚信，做为公司的价值观，先后获得了民营企业诚信单位，价格诚信单位等殊荣，公司热忱欢迎各界新老朋友前来洽谈贸易，共铸辉煌。
“以质量求生存，以信誉求发展”是我公司的一贯宗旨。竭诚为铁路设备生产者、建设者服务是我们的职责和愿望。
[这里…有十年的生产经验]
[这里…有优良的工艺流程]
[这里…有丰富的资源，优良的产品、实惠价格、完善的服务]
"凝炼精华、赋美品质" 铁翔热情期待您的光临！

钢轨支撑架,济宁市铁翔机械,加工定制地铁支撑架,钢轨起道架,铺轨工装可按您的需求为您量身定制!

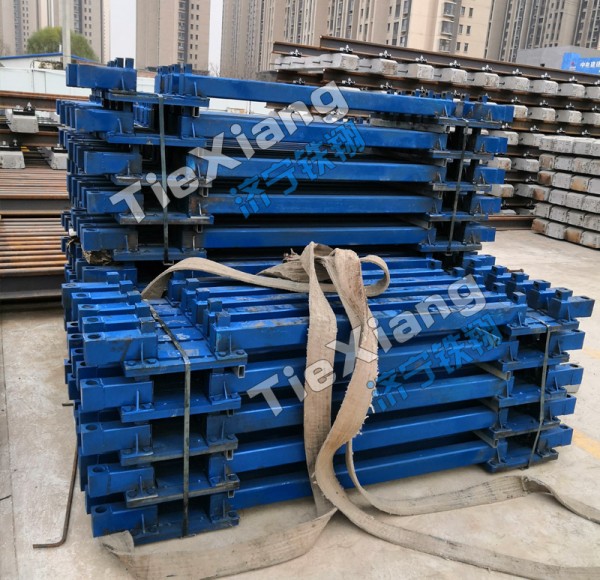

【钢轨支撑架】基本说明

轨道支撑架，钢轨支撑架主要适用于无砟轨道的施工定位，是城市轨道交通地铁，城际铁路整体道床施工不可取少的工具，轨道支撑架分为上承式和下承式两种并配套相应的固定调整配件，我公司生产的轨道支撑架设计合理，坚固耐用欢迎采购。

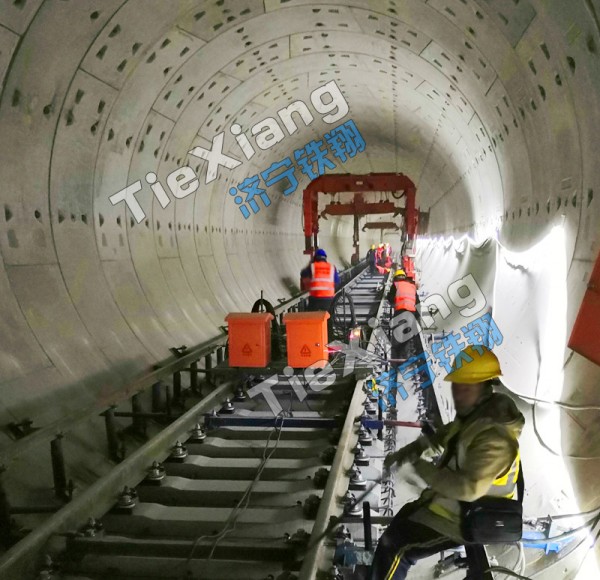

整体道床施工采用散铺法，用25m标准轨组装成轨排，用钢轨支撑架固定轨排并调整轨向和轨面的高低，然后进行混凝土浇筑。

【钢轨支撑架】产品特点

钢轨支撑架能够准确地调整轨向和轨面高度; 轨道支撑架应与轨道中心线垂直,在曲线外股处增设与超高值相近的垫木,以满足300 m 小半径曲线外股超高120 mm 的设计要求。钢轨支撑架立柱必须在梁面安置牢固,以免调整时产生滑移。

我公司设计的钢轨支撑架很好地满足了设计要求,具有造价低廉、结构简单、操作方便等优点。在整体道床的施工过程中发挥了,有力地保证了工程质量和工程进度,在业内赢得了良好的声誉。

【钢轨支撑架】参数规格
【钢轨支撑架】适用范围

地铁、高铁、城市有轨电车、轨道交通等。

【钢轨支撑架】工作原理

(1)能够精地调整轨向和轨面高度;

(2)具有一定的稳定性,在混凝土捣固时,轨排不能晃动,以免影响轨道的几何尺寸。

产品优点：

实践证明,设计的钢轨支撑架很好地满足了设计要求,具有造价低廉、结构简单、操作方便等优点。在整体道床的施工过程中发挥了,有力地保证了工程质量和工程进度,在业内赢得了良好的声誉。

支撑架的设计

下承式支撑架跨度为2.7m，两端采用丝杆及底座作支撑，横梁为100 mm×100 mm 方型中空梁，经计算梁的强度达到施工要求。

整个支撑架可分为两层，上层为两调整螺栓及定距杆，调整轨道时两螺栓一松一紧带动定距杆实现钢轨的水平位移，对轨道起粗调的作用。下层为连接定距杆的拖式卡口，每个卡口的两轨卡螺栓可调整钢轨的水平位移，还可以实现对轨距的少量调整，完成对轨道的精调。钢轨由插板托起，在丝杆的作用下实现高度的变化。

卡口顶部至轨面距离为300mm，调整轨道过程中可以俯身顺着轨面观测钢轨线形，以便作出相应的调整。本支撑架设计时考虑到要实现轨道1∶40的轨底坡，故托式卡口的两板预留孔位置略有不同。（铁翔）外轨的预留孔高于内轨的预留孔，其高差和两孔的水平距离之比为1∶40轨底坡的控40，使插板能够实现对轨道1∶40制，而支承块实现水平布置。

下承式支撑架的应用：

根据单位长度的钢轨和支承块的质量及支撑架的承载能力，对支撑架进行合理分配，每2.5 m布置一个支撑架，钢轨接头处支撑架的布置可作适当调整，这样100 m的轨排约需40 个支撑架，其调轨方法如下。

(1)粗调轨道水平：

以一根钢轨为基本轨将轨道尺架在两股钢轨上， 测量此时两轨面连线中心线到基标中心的距离。根据实测轨面和基标高差对两支承丝杆作相应的升降。此时可以拧动两丝杆，使支撑架连同轨道上升或下降。本工序应对前后两支撑架作适当调整，使其（济宁铁翔）顶面尽量在一平面内。

(2)精调轨道水平：

根据道尺的气泡和实际高差，比较实测高差，对丝杆作微调，直至水泡居中即实际高差和实测高差相符，即实现轨道水平。

(3)调整轨道中心线及轨距：

本工序需配合轨道尺和吊线球使用(轨道尺使用前要分中，使吊球准确对中) 。拧动上层的调整螺栓和下层的轨卡螺栓，使轨距符合设计要求并使轨道中心和线路中心重合。上层调整螺栓起调整中心线的作用，而下层轨卡螺栓既可起整体道床施工钢轨支撑架的设计及应用。

产品：铺轨工装系列：钢轨支撑架、钢轨单渡线支撑架、交叉渡线支撑架、调轨支架地面段支撑架、调轨支架地下段支撑架、道岔短轨架、纵向轨枕支撑架头、轨排斜支撑、钢支墩、钢模板、圆形水沟模板、浮置板中心水沟模板、钢轨急救器、规矩拉杆（济宁铁翔）、槽型轨调轨支架、走行轨支墩、螺杆调节器等产品。

铁翔公司长期与中铁、中交、中交、铁建等研究所及省内外各大项目部、工程局合作。

一次合作！终身朋友！欢迎各界领导到本公司参观考察！
