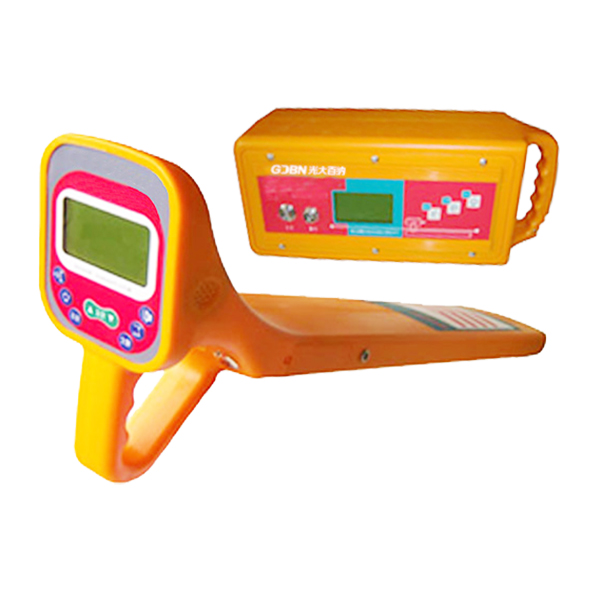

GDBN-GX010 普洱管线综合探测仪

普洱管线综合探测仪有内置的工业计算机和Windows操作系统。请勿过于地切换主机电源。电缆故障测试仪的面板或背面板均配有U插座，该插座可用于U设备（如U闪存驱动器）的热插拔，但须在数据传输完成后进行。为了确保工业计算机中内置的Windows操作系统的可靠运行，请不要随意或修改硬盘上的文件和桌面上的徽标。

西安光大百纳电子科技有限公司是由新三板上市公司光大百纳（股票代码：831548）投资成立的全资子公司。公司位于西安市雁塔区西安电子科技大学南邻，是以研发、生产、销售高低压电力测试设备为主，主要为电力系统的发电、供电、用电部门、科研机构及承装、承试、承修（变电、电缆）的相关企业提供高低压试验设备和检测仪器仪表。公司产品广泛应用于电力、水利、石油、铁路、矿山、化工等行业，产品有着专业优质、智能、稳定高效、轻巧便携、简单操作、安全耐用的特点，多年来以优异的产品性能为用户带来了显著的经济效益，赢得客户的信赖和赞誉。

     公司主要的产品有电缆故障测试仪、多次脉冲电缆故障测试仪、电缆安全试扎装置、电缆识别仪、电缆故障定点仪、高压电缆外护套故障测试仪、高压电桥故障测试仪、轻型高压信号电源等几大类数十种产品，并能为市场上各类老旧产品进行维修和升级，能够充分满足广大顾客的各类需求。
    普洱管线综合探测仪采用，数字化设计，软件控制，性能稳定、可靠 探测。所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。

一、性能特点

• 便携轻巧，使用方便，充电锂电池供电，一人即可操作，使用简单。
• 数字化设计，软件控制，性能稳定、可靠。
• 所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
• 大屏液晶界面，中文显示，一看就懂，易学、易会。
• 接收机具有缺电报警和自动关机保护等功能。
• 使用耦合法可实现带电查找路径。
• 接收机可配识别接收耦合钳用于管线鉴别。
• 发射机恒功率输出、自动匹配，保证本机工作在状态。内置欧母表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。
• 具有背光功能，适应夜间操作。

二、 仪器参数

2.1 发射机

输出信号：

1. 输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。
2. 输出功率：恒功率输出，低、中、高三档（大不小于6瓦）。
3. 输出模式：直连法、耦合法、感应法。
4. 阻抗显示：99999欧以内。
5. 负载匹配：1—10000欧。
6. 显示界面：大屏液晶中文、图形显示，自带背光。
7. 电    源：标准1号1.2V充电电池6节，充放电500次。
8. 待机时间：大于8小时，电量提示。
9. 过热过流：自动保护。
10. 工作温度：-20℃—50℃11）
11. 体    积：400mm×160mm×140 mm12）
12. 重    量：3.6 kg

2.2 接收机

1. 接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.
2. 接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（耦合钳）。
3. 信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4. 显示界面：大屏液晶中文、图形显示，自带背光。
5. 增益控制：手动调节，动态范围000——100db。
6. 探测长度：直连电缆时，长15KM。
7. 耦合电缆时，一次耦合可测3Km，多次耦合远。
8. 感应电缆时，一次感应可测300m，多次感应远。
9. 深度测量：直读探测深度，范围 000—250cm。
10. 80%法测深度，范围 000—250cm（感应）\\500cm（直连）
11. 电流测量：直读电流，范围000—999mA.
12. 探测精度：埋深的5%
13. 电   源：标准5号1.2V充电电池6节，充放电500次。
14. 待机时间：大于12小时，电量提示。
15. 过热过流：自动保护。
16. 工作温度：-10℃—40℃。
17. 体    积：650mm×110mm×230mm
18. 重    量：2.3Kg

三、 普洱管线综合探测仪设备配置:

发射机一台、接收机一台、信号线一根、充电器一个、耦合钳一个、连接线一套；说明书一本；保修卡、装箱清单及出厂检验报告各一份。

（西安光大百纳电子科技有限公司可为客户提供电缆故障检测服务）
