OSEN 便携风速风向降雨量气象自动监测站

便携风速风向降雨量气象自动监测站可移动快速安装采用嵌入式技术，可用于测量风速、风向、气温、气湿、气压、全辐射、雨量、蒸发、土壤温度、土壤水份等各类气象数据。系统采用模块化设计，灵活增加或减少相应的模块和传感器，任意组合，方便、快捷地满足各类用户的需求。 该系统自带显示、自动保存、实时时钟、数据

深圳奥斯恩净化技术有限公司成立于2012年，是一家以智慧环保监测为中心，融合互联网，云计算，人工智能，大数据，移动互联网等新一带信息技术的国家 高新技术产业，奥恩斯以研发生产扬尘污染监控系统，城市网格化微型站，挥发性有机物在线系统，负氧离子监测站，气象监测站，土壤墒情站，氮氧化物监测系统，物联网环境传感器，油烟监测系统，室内环境系统，噪声自动监测站

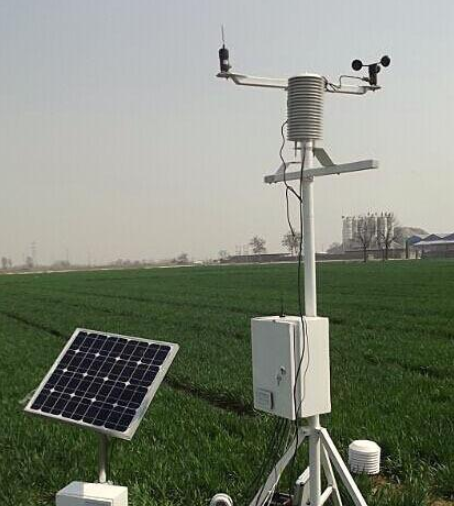

便携风速风向降雨量气象自动监测站
●气象观测支架整体采用碳钢工艺，具有良好的防腐蚀性，可长期运行于各种恶劣的室外环境，适应各种复杂天气。

●安装支架高度为3m，规范地安装气象传感器。

●系统具有多种供电方式，交直流两用或配太阳能电池供电

●可靠的三防设计，防护级别达到IP65级，完善的防雷击、抗干扰等保护措施。

●可以配套多种户内户外型显示屏，显示屏可选单色、双色、全彩屏。

●工作温度为-30℃~80℃，工作湿度0~，抗风等级：≤75m/s。

便携风速风向降雨量气象自动监测站
技术参数
参数名

量程

分辨率

度

温度传感器

-20～80℃

0.1℃

±0.2℃

湿度传感器

0～

0.1%

±3%

风速传感器

0～60m/s

0.1 m/s

±(0.3±0.03V）m/s

风向传感器

0～360°

1°

 ±3°

大气压力

500～1100hPa

0.1 hPa

±0.3hPa

光照传感器

0～200Klux

±1% Klux

±3%

雨量传感器



0-999.9mm；



0.2mm

强度：0~4mm/min



±4%

二氧化碳

0-2000ppm；0-5000ppm；0-10000ppm



±4%FS+3%





±3%

项目

设备名称

备注

配置

数据记录仪

气象数据记录仪

显示、采集、记录通讯各传感器数据

必配*



供电方式

220V  交流





给气象站供电



选配

12V  直流

太阳能供电系统

RS485有线

通讯距离0-1000m

无线GPRS

通讯距离不限

物联网服务器

可在任何PC端、端随时查看数据。

支架

高度3M可固定风速风向，大气压、温湿传感器，轻型辐射罩。

必配*



保护箱

（不绣钢）

放置数据记录仪
如配有太阳能电池系统，也可放置太阳能控制器、蓄电池；
如配有GPRS DTU，也可放置GPRS模块、GPRS电源。



必配*

百叶箱

用于放置大气温湿压传感器。

必配*

备注：参数配置为选配

 便携风速风向降雨量气象自动监测站
监测原理

●温湿度传感器原理

温湿度传感器的组成部分主要包括湿敏电容和转换电路两部分，湿敏电容是由玻璃底衬、下电、湿敏材料、上电等四个部分组成。湿敏电容的两个下电与湿敏材料，上电构成的两个电容成串联连接。湿敏材料是一种高分子聚合物，它的介电常数随着环境的相对湿度变化而变化。当环境湿度发生变化时，湿敏元件的电容量随之发生改变，即当相对湿度增大时，湿敏电容量随之增大，反之减小(电容量通常在48~56pf间)。传感器的转换电路把湿敏电容变化量转换成电压量变化，对应于相对湿度0~RH的变化，传感器的输出呈0~1v的线性变化。

●大气压传感器原理

大气压传感器主要的传感元件是一个对压强敏感的薄膜，它连接了一个柔性电阻器。当被测气体的压强降低或升高时，这个薄膜变形，该电阻器的阻值将会改变。电阻器的阻值发生变化。从传感元件取得0-5V的信号电压，经过A/D转换由数据采集器接受，然后数据采集器以GPRS/RS485形式把结果传送给云平台/LED显示屏。

●风速传感器原理

风速传感器由风杯、传感器主体、电路模块、传输电缆等装置构成。风速传感器的风杯通常由高耐候性、高强度、防腐蚀和防水金属制造，可适应恶劣环境;电路模块具有可靠的抗电磁干扰能力和高低电压保护能力，可确保主机在-30℃~80℃，湿度0~ 的环境中正常工作。由传感器风杯转动带动传感器轴承转动，再由光电转换进行数字量化处理，从而计算出风速值（m/s ，1m/s = 3.6 km/h）。

●风向传感器原理

光电式风向传感器的核心采用式格雷码盘编码(四位格雷码或七位格雷码)，利用光电信号转换原理，可以准确的输出相对应的风向信息;电压式风向传感器的核心采用导电塑料传感器，通过电压信号输出相对应的风向信息;电子罗盘式风向传感器的核心采用电子罗盘定位方向，通过RS485接口输出风向信息。
