特高压输变电线路铁塔接地目前主要选用铜覆钢接地材料和
石墨基柔性接地体装置，下面就来具体讲讲这2种材料。
输变电线路铁塔接地选用铜覆钢接地材料，一般水平接地线采用直径Φ10mm的铜覆钢圆线，长度大都是100米/卷这种；垂直部分选用Φ15*5000mm的镀铜接地棒；引出部分采用直径Φ10mm的镀锡铜覆钢圆线。所有接地体之间的连接采用放热焊接连接方式。镀铜圆钢、铜包钢接地棒的选择要符合《DL/T 1312-2013 电力工程接地用铜覆钢技术条件》，放热焊接施工中放热焊粉、放热焊剂、热熔焊药的选择要符合《DL/T 1315-2013 电力工程接地装置用放热焊剂技术条件》。

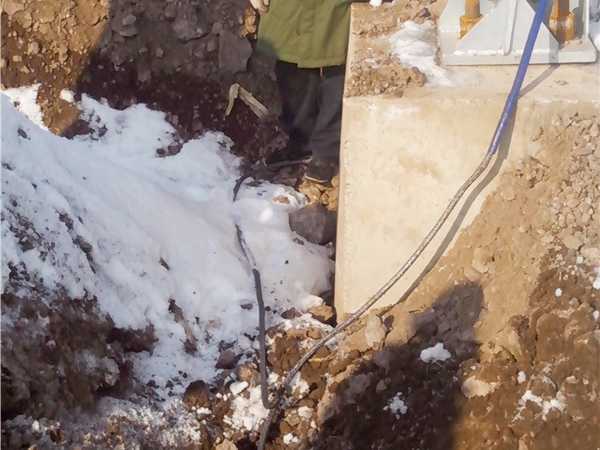

输变电线路铁塔接地选用
石墨基柔性接地体装置，一般水平接地线采用直径Φ20mm或Φ28mm的石墨基柔性接地体，长度大都是100米/卷这种。目前石墨基柔性接地材料在输变线路中应用，石墨基柔性接地材料是一种非金属导电材料，性能稳定，自身电阻率低，耐高低温，耐酸碱腐蚀，耐大冲击电流，材料性质不发生变化。石墨基柔性接地材料与土壤接触面积增大，在相同故障电流的情况下，石墨基柔性接地材料能更快的将故障电流导入大地。在多雷地区，石墨基柔性接地材料有很好的降低大电流冲击的作用。特别是在交通不便、无电、土壤电阻率高的山区，采用石墨基柔性接地材料，能更好的满足设计要求，并且施工简便，减少开挖量，降低费用。
一、理论和实践依据
1. 原理简述；石墨基柔性接地体材料不含腐蚀性的离子，主要依靠电子导电机理。彼此电子链相互接触紧密，导电性优越。电子导电不同于离子导电，不依靠水分溶解离子进行，因此电子导电机理的石墨基柔性接地材料能很好的适用于干旱少雨的山区。
2. 理论与实践依据；
（1）《复合接地体技术条件》（GB/T21698-2008）中关于复合接地体的相关技术要求。
（2）石墨基柔性接地材料电阻率测试试验平均电阻率为0.0004Ω·m，工频接地电阻测试试验接地电阻为1.02Ω。
（3）石墨基柔性接地材料通过在不同地质进行多次试验，证明完全能够满足接地电阻要求，取得了良好效果。
二、
石墨基柔性接地体装置材料的结构特点
1、在土壤中不降解，使用寿命长达50年以上；
2、无毒、无污染、安全环保；
3、适应各种环境，产品轻便，施工简单，能满足客户不同需要。
三、石墨基柔性接地材料的技术特点与特性参数软体石墨接地平均电阻率为0.0004Ω·m，工频接地电阻为1.02。
四、 石墨基柔性接地材料的生产和检测标准依据GB/T21698-2008标准生产和检测石墨基柔性接地材料是由膨胀石墨1000份、玻璃纤维140-170份及提高抗拉强度和导电性能的物质20-60份编织而成。
五、与其它传统接地比较石墨基柔性接地材料使用降低电阻率性能优于其它传统接地，节约开挖土方量50%，减少施工强度，缩减施工时间，减少青赔费用50%，使用寿命长达50年以上，无二次维护费用，在交通不便的山区，不需要再搬运焊机等笨重设备，安装流程简化，搭接连接即可，大大缩短安装施工时间，总体高，各方面都有巨大的，因此在高土壤电阻率接地工程中石墨基柔性接地材料是好的选择。
