TD-FZ1 封闭煤场明火煤监测系统

明火煤监测装置的设计根据新发布的标准《火力发电厂与变电站设计防火规范》中有关输煤带式输送机系统“明火煤”监测装置的要求，在保证监测灵敏、准确、报警及时、避免误操作的前提下，充分满足了火力发电厂的运行和安全生产对于可靠性、操作维护方便等方面的要求。

昆山鲁伯特仪表成立于2011年，是一家集环保科研、设计、生产、维护、销售和系统运营为一体，专业致力于环境监测系统及物联、控制、环境治理、高端智能仪表的研发、生产和销售。

公司主营方向如下：

一、粉尘、扬尘、颗粒物、油烟在线及洁净空间监控物联及治理系统

二、噪声在线监测物联系统

三、大气负氧离子在线监测系统（公园、景区、保护区及气象农林部门等）

四、气象在线监测及物联控制系统（气象系统及校园、农林渔、海洋系统等）

五、CEMS--固定污染源在线监测系统（即工业排放的气体、粉尘、温压流监测系统）

六、其他类环境及现场监测（控）机治理系统：气体、辐射、土壤、水质、食品等

明火煤监测系统主要采用红外探测器探测输煤皮带上的煤炭温度，当皮带上煤炭温度超过系统预设温度阀值时，由明火监测系统控制器发出指令控制电磁阀门动作，由喷淋头喷出消防水，实现灭火降温的目的。
整套装置包含红外探测装置、喷淋灭火装置和后台数据处理系统三部分。系统既可以单独运行，也可以与运煤系统连锁运行，既可就地操作，也可并入输煤程控系统中进行远程集中控制。

 02 系统简介

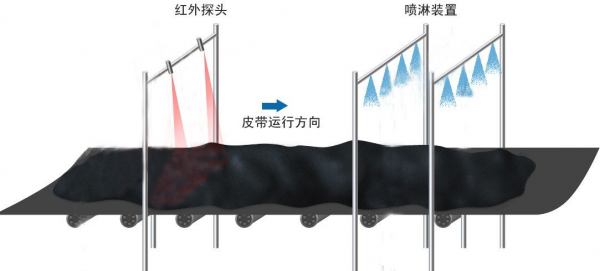

明火煤监测系统示意图

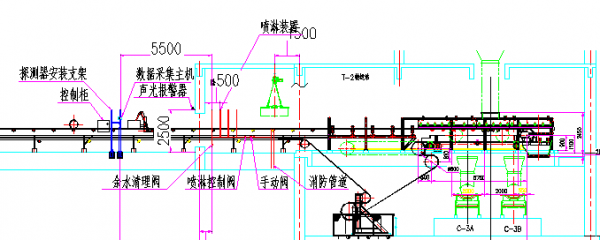

明火煤系统原理图
03 红外探测

红外探测装置包括红外探测感应单元、控制单元、空气清洁吹扫单元。
1）红外探测感应单元
   每套明火煤监测系统红外探测感应单元配置8个红外探头，每4个为一组，构成2组通道。
红外探测装置通过可调节支架安装于带式输送机的上方，支架可以进行水平、垂直方向的调整，安装高度不低于1000mm，探测宽度范围涵盖输送带宽及不小于1000mm的长度。红外探测装置输出ALARM（报警） & TRIP（动作）两个—次信号。各组信号之间相互验证，从而提高探测灵敏度，减少误报率。系统的误报率不大于5％。探测装置既可以对燃烧明火作出响应，也可对位于煤表面以下“热斑”作出响应。探测装置的灵敏度能满足面积为250mm×250mm、温度为≥100℃的煤， 3.8m/s的速度通过探测器探测区域时，被及时发现并发出正确的指令。
2）控制单元
    控制单元（就地控制箱）安装在红外扫描探测器对应的皮带旁，根据探测器每次触发的红外信号，由数据采集模块集中处理，经控制软件进行逻辑编程、综合判断后，发出相应的指示--就地显示、报警。控制器采集的数据通过RS485通讯协议转换成数字信号，传输到上位机系统，并在后台数据处理系统上分别显示、报警。也可传输到输煤程控的DCS系统。
3）空气清洁吹扫单元
红外探测装置配备空气清洁吹扫设施，以保证探测装置的灵敏度。空气清洁吹扫设施定期对光学镜头利用清洁空气进行吹扫，以阻止易爆气体或粉尘进入壳体内，并可防止灰尘在镜头上沉积和结露。气源由皮带明火煤监测装置自带自给。
红外探测装置室外安装时，亦可满足当地气象条件的要求。同时具有过滤阳光和就地照明辐射的功能，以免误报。
 04  喷淋灭火装置

喷嘴的数量、布局：喷淋装置用于探测到“明火煤”后的扑灭，喷淋灭火装置包括喷嘴、管路系统、水流分配系统。每套红外探测装置沿输煤皮带运行方向配置2组喷淋通道，每组喷淋通道包含3个喷嘴，2组外探测装置配置4组喷淋装置（内含12个喷嘴）。
喷淋装置安装位置确定的原则：保证喷淋区间内喷嘴喷出较大量的冷却水，使通过喷淋区间的火险隐患得以消除，并对火险隐患周围进行喷淋、冷却降温。
喷淋区域大小：喷淋装置喷出的水帘既能覆盖整个皮带的宽度，又不至于使大量的水喷撒到皮带外面，相邻两个喷淋覆盖区域有部分重叠，完整覆盖输煤传送带所需喷淋的区域，保证整个喷淋区域无死角。

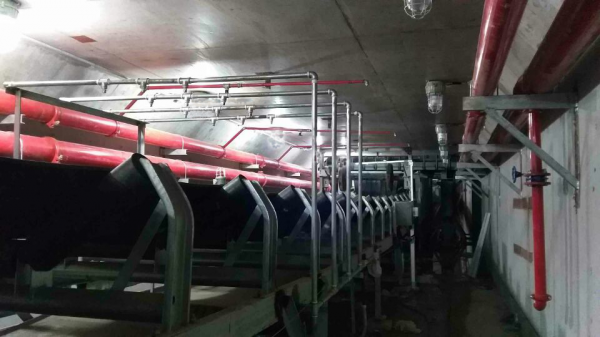

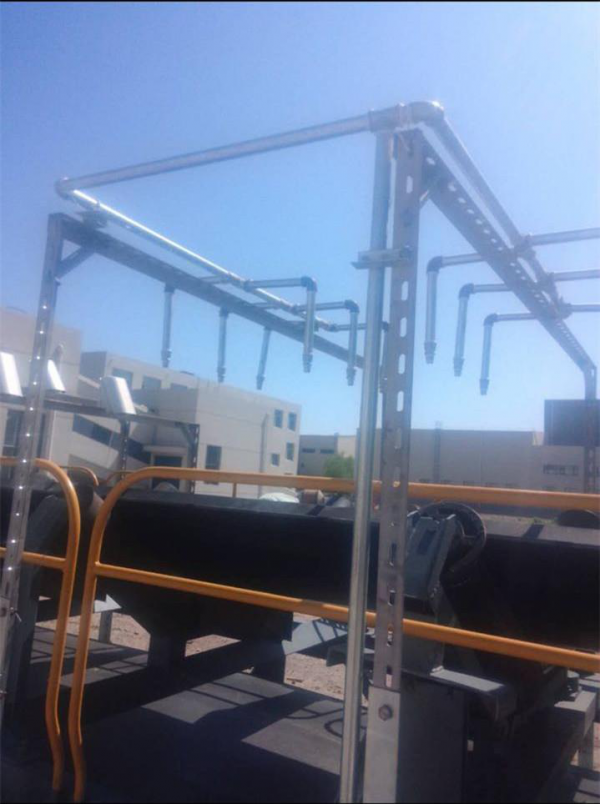

喷淋系统安装于探测器后方的皮带机支架上，根据探测器发布的指令动作。喷淋的流程是：红外探测器感应单元检测到煤层火情或高温限值信号后，红外探测控制器发出喷水信号，后台数据处理系统根据设定好的程序发出喷淋控制指令，通过电磁阀来驱动喷淋装置进行喷淋，并作出相应报警。
 05  喷淋灭火装置

两种喷淋灭火方式：①停机灭火：喷淋装置与探测器安装的相对位置符合输送机的停机属性，能保证输送机停止后“明火煤”处于其喷淋范围内。   ②非停机方式：根据带速计算喷淋灭火装置的安装位置，即可实现不停机灭火。
采用不停机灭火时，红外探测装置监测到皮带上有高于设定温度的可疑火警，立即发出报警信号，信号控制常闭式电磁阀打开阀门，阀门后端的喷淋头即开始进行喷淋作业。我司采用非停机灭火方式。
采用停机灭火方式时，探测系统发出输送机停机指令信号至输煤程控系统。可通过自动、远程或就地人工干预的方式（三种方式可并存）启动喷淋装置，待处理完毕并确认系统安全以后，再重新启动带式输送机系统。
喷淋装置使用工业消防水作为灭火介质，压力要求在0.3Mpa-0.8MPa之间。需方负责提供工业消防水的引接位置，从该位置后的所有管路及配件均由我方负责。具体的分界点在设计联络会上确定。
 04  后台数据处理系统

   明火煤后台数据处理系统通过可视化的图像实时展示业主安装明火煤监测系统的输煤皮带的位置以及输煤皮带上煤炭温度状况，选择相应的输煤皮带即可实时显示当前皮带上监测探头温度状态和喷淋状态。
   当系统监测到温度超过预设的温度报警值时，现场端立即启动声光报警器，提醒现场工作人员有温度超高的煤炭，同时自动启动喷淋灭火装置，消除安全隐患。此时，客户端同时启动声光报警，并在监控界面上立即显示所有皮带中温度高的输煤皮带上的详细温度信息，包括探头温度状态、喷淋状态、输煤皮带上所有探头中高温度值，并实时输出温度曲线信息。
   用户可通过监控界面上的声音控制按钮，关闭客户端报警声音，但是现
场所有声光报警只有当输煤皮带上所有安全隐患消除时才能关闭。
 系统将所有预警、报警温度数据存入异常温度数据库，并提供历史异常温度管理界面，方便监控和管理人员查询输煤皮带的历史运行状况，查询结果可打印输出。

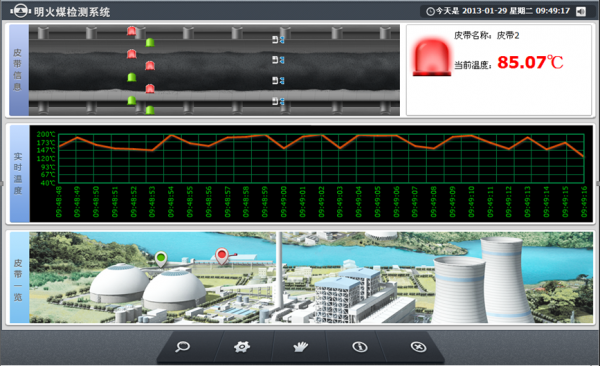

实时监控界面图
