XKCON 济南祥控明火煤监测系统

当皮带上煤炭温度超过系统预设的预报警温度阈值时，由明火煤监测主控机发出指令控制喷淋电磁阀动作，由喷淋头喷出消防水，实现灭火降温的目的；同时输煤皮带现场发出报警提示，提醒现场工作人员和监控人员当前输煤皮带上存在安全隐患。当安全隐患解除后，系统自动关闭报警提示。济南祥控明火煤监测系统

济南祥控自动化设备有限公司专注于自动化领域的新技术与新产品，主营业务范围包括：智能环境监控系统和自动化检测仪器的开发与生产，自动化工程项目的设计、改造、安装。 公司坚持"以客户需求为一关注焦点"的经营理念，努力为广大客户提供专业、可靠的解决方案，随着物联网技术的发展与智慧城市的推广与普及，产品广泛应用在电力、石化、钢铁、农业、煤矿、电厂、仓储物流等领域。 “在正确的道路上，坚持、努力、奋进”，济南祥控期待与您的合作！

济南祥控自动化设备有限公司
张经理电 壹柒捌-伍叁壹零-叁壹陆柒
       一七八-五三一零-叁壹六七

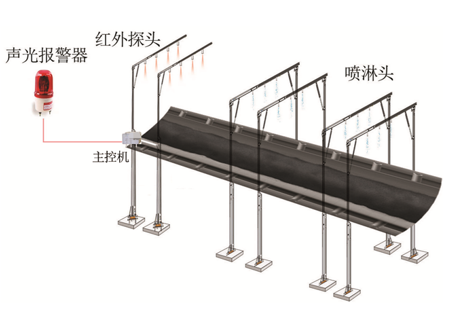

明火煤温度监测系统包括红外探测装置、喷淋灭火装置和明火煤主控机三个部分。

红外探测装置由8个红外探测器组成，每四个为一组，分别通过两根支架安装于带式输送机的上方一米左右的地方。每根支架上安装四个红外探测器，构成四条通道，各组信号之间相互验证，以提高探测器的灵敏度。当8个红外探测器中有探测器监测到异常温度时，系统发出动作指令。系统的误报率小于5%。

红外探测器既可以对燃烧的明火做出响应，也可对位于表面以下的 “热斑”做出响应。当面积为250mm×250mm、温度为≥50℃的煤，以≤6m/s的速度通过探测器的探测区域时，探测器会及时发现。

喷淋灭火装置主要包括：12个喷淋头，管路系统，水流分配系统、控制阀、和余水清理等部分。喷淋灭火装置受主控机的程序控制。具体流程如下：当红外探测感应单元检测到火情报警后，红外探测控制器发出信号给明火煤监测主控机，主控机根据设定好的程序发出喷淋控制指令，通过电磁阀来驱动喷淋装置对高温煤炭进行喷淋。系统响应时间小于0.1秒，若当前皮带以6m/s的速度运转，则位于红外探测装置下方5~7米处的喷淋开始喷水时，被系统监测到的温度异常的煤块正好经过喷淋头的正下方。12个喷淋头均采用矩形雾炬喷头，分成4组，每组3个以0.25米的间距均匀排成一排，组成喷淋阵列，组间间距推荐0.5米，完整覆盖输煤传送带所需喷淋的区域，覆盖区域大于10m²。

主控机实时获取红外探测器获取的温度信号，根据设定的报警温度阈值，进行综合判断，发出相应的正确指令，遇到高温情况，既可以控制现场声光报警器发出报警，又可以控制喷淋灭火装置进行喷水。

济南祥控明火煤监测系统
济南祥控明火煤监测系统
济南祥控明火煤监测系统
